Время регламентных перерывов в зависимости от продолжительности рабочей смены, вида и категории
трудовой деятельности с ВДТ И ПЭВМ
Категория работы с ВДТ или ПЭВМ |
Уровень нагрузки за рабочую смену при видах работ с ВДТ |
Суммарное время регламентированных перерывов, мин |
|||
группа А, количество знаков |
группа Б, количество знаков |
группа В, час |
при 8-ми часовой смене |
при 16 часовой смене |
|
I |
до 20.000 |
до 15.000 |
до 2,0 |
30 |
70 |
II |
до 40.000 |
до 30.000 |
до 4,0 |
50 |
90 |
III |
до 60.000 |
до 60.000 |
до 6,0 |
70 |
120 |
Примечание: Время перерывов дано при соблюдении требований санитарных правил и норм. При несоответствии фактических условий труда требованиям настоящих санитарных правил и норм время регламентированных перерывов следует увеличить на 30 %.
Расчет местного освещения на рабочем месте точечным методом
Подобрать лампу накаливания (люминесцентную) для создания нормативной освещенности на рабочем месте.
Методические указания
Точечным методом можно рассчитывать локализованное и местное освещение, освещение на горизонтальной, вертикальной и наклонной рабочей поверхности. Этот метод позволяет для создания заданной освещенности определить световой поток лампы, падающий от светильника на рабочую поверхность (рис.2).
Рис. 2. Расчетная схема местного освещения
Точечный метод не учитывает отраженный световой поток. В основу точечного метода положено уравнение, связывающее освещенность и силу света:
,
где Еу - условная освещенность от одиночного светильника, лк;
Jα- сила света в направлении точки, кд;
α – угол между нормалью к рабочей поверхности и направлением вектора силы света в точку;
r – расстояние от светильника до расчетной точки на освещаемой поверхности, м.
Условную освещенность от
одиночного светильника
вычисляют с вводом в формулу коэффициента
запаса Кз и заменяют r на
:
.
Определив освещенность для условной лампы с потоком 1000 лм, рассчитывают величину светового потока установленной в светильнике лампы для создания освещенности согласно нормам:
,
где Фл – световой поток, лм.
По полученному световому потоку определяем ближайшую стандартную лампу по таблице 5.
Расчет общего освещения
Рассчитать общее освещение цеха методом коэффициента использования светового потока.
Коэффициент запаса принять Кз = 1,5. Отношение средней освещенности к минимальной Z=1,15.
Методические указания
При расчете общего освещения и освещения горизонтальной рабочей поверхности основным является метод коэффициента использования светового потока.
Этот метод позволяет учитывать световой поток источника света и световой поток, отраженный от потолка и стен.
Световой поток каждого светильника определяется по формуле
,
(1)
где Ен – минимальная освещенность, лк;
S – освещаемая площадь, м2;
Z – отношение средней освещенности к минимальной;
Кз – коэффициент запаса;
n – число светильников;
η – коэффициент использования.
Число светильников определяем исходя из соотношения расстояния между светильниками к расчетной высоте подвеса:
.
Отсюда L= hc1,5; nш= B/L; nq=А/L,
n= nшхnq.

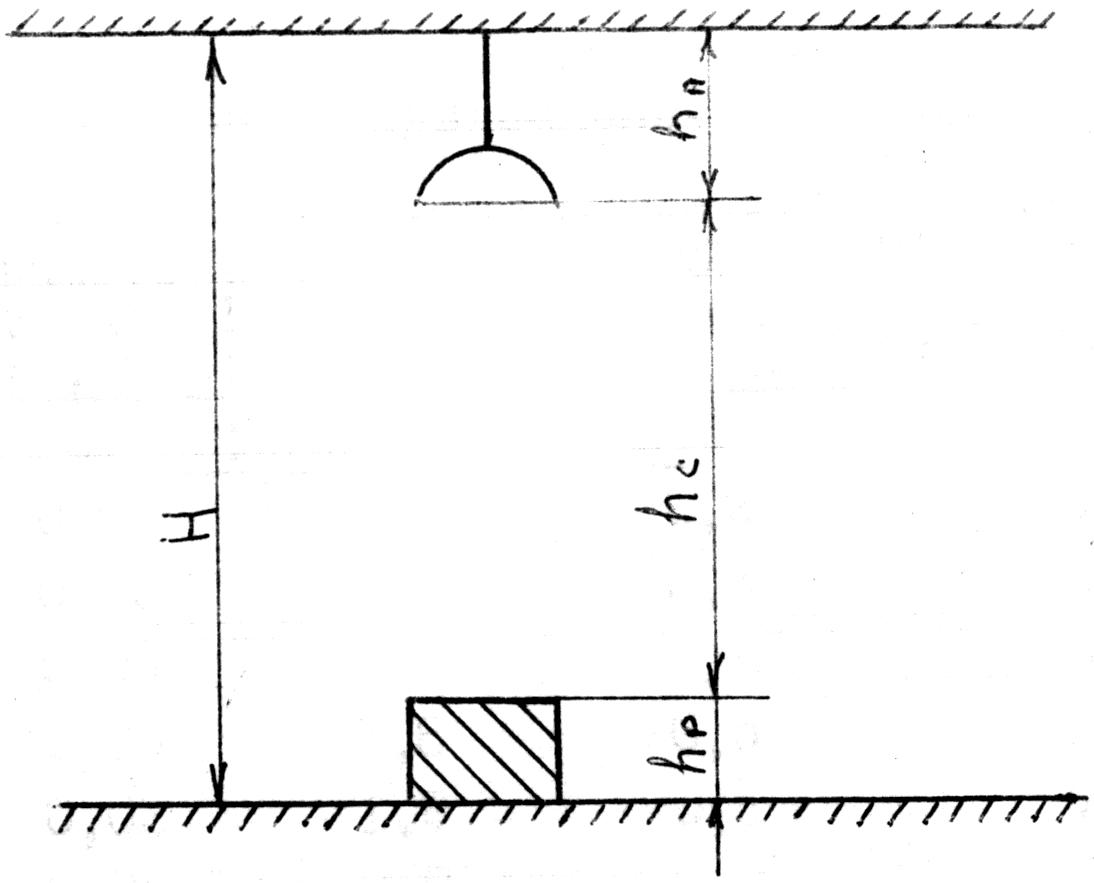

Расчетная высота подвеса светильника hc, м, определяется по схеме, приведенной на рис.3.
Она будет равна
hc= H - hр - hn.
Коэффициент использования светового потока определяется по таблице 4 в зависимости от индекса помещения и коэффициентов отражения стен и потолка.
Индекс помещения
определяется по формуле
.
Рис. 3. Схема подвеса светильника
Таблица 4
Коэффициент использования светового потока
Светильник |
Глубокоизлучатель эмалированный |
«Люцетта» |
ВЗГ-200-взрывобезопасные |
ОД - с диффузным отражателем |
ПВЛ - пылевлагозащитные |
||||||||||
Коэффициент отражения светового потока ст, % |
30 10 |
50 30 |
70 50 |
30 10 |
50 30 |
70 50 |
30 10 |
50 30 |
70 50 |
30 10 |
50 30 |
70 50 |
30 10 |
50 30 |
70 50 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
Коэффициент использования |
|||||||||||||||
0,5 |
19 |
21 |
25 |
14 |
16 |
22 |
12 |
14 |
17 |
23 |
26 |
31 |
14 |
16 |
19 |
0,6 |
24 |
27 |
31 |
19 |
21 |
27 |
16 |
18 |
21 |
30 |
33 |
37 |
16 |
20 |
22 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
0,7 |
29 |
31 |
34 |
23 |
24 |
30 |
19 |
21 |
24 |
35 |
38 |
42 |
21 |
23 |
25 |
0,8 |
32 |
34 |
37 |
25 |
26 |
33 |
21 |
24 |
26 |
39 |
41 |
45 |
23 |
25 |
27 |
0,9 |
34 |
36 |
39 |
27 |
29 |
35 |
23 |
25 |
28 |
42 |
44 |
48 |
25 |
27 |
29 |
1,0 |
36 |
38 |
40 |
29 |
31 |
37 |
25 |
27 |
29 |
44 |
46 |
49 |
26 |
28 |
30 |
1,1 |
37 |
39 |
41 |
30 |
32 |
38 |
26 |
27 |
30 |
46 |
48 |
51 |
27 |
29 |
31 |
1,25 |
39 |
41 |
43 |
31 |
34 |
41 |
27 |
29 |
31 |
48 |
50 |
53 |
29 |
30 |
32 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
1,5 |
41 |
43 |
46 |
34 |
37 |
44 |
29 |
30 |
39 |
50 |
52 |
56 |
30 |
31 |
34 |
1,75 |
43 |
44 |
48 |
36 |
39 |
46 |
30 |
32 |
31 |
52 |
55 |
58 |
31 |
33 |
35 |
2,0 |
44 |
46 |
49 |
38 |
41 |
48 |
32 |
33 |
35 |
55 |
57 |
60 |
33 |
34 |
36 |
2,25 |
46 |
48 |
51 |
40 |
43 |
50 |
33 |
35 |
37 |
57 |
59 |
62 |
34 |
35 |
37 |
3,0 |
49 |
51 |
53 |
44 |
47 |
54 |
35 |
37 |
39 |
60 |
62 |
66 |
36 |
37 |
40 |
3,5 |
50 |
52 |
54 |
45 |
49 |
57 |
36 |
38 |
40 |
61 |
64 |
67 |
37 |
38 |
40 |
4,0 |
51 |
52 |
55 |
46 |
50 |
59 |
37 |
39 |
41 |
63 |
65 |
68 |
38 |
39 |
41 |
5,0 |
52 |
54 |
57 |
48 |
52 |
61 |
38 |
40 |
42 |
64 |
66 |
70 |
38 |
40 |
42 |
Коэффициент отражения стен и потолка заданы в исходных данных.
Подставив полученные результаты в формулу (1), определяем световой поток светильника. По таблице 5 определяем параметры стандартной лампы. В случае большого расчетного светового потока необходимо скорректировать число ламп в светильнике и в помещении.
Таблица 5
Параметры ламп общего назначения
Лампы накаливания |
Люминесцентные лампы |
||
Тип и мощность лампы |
Световой поток, лм |
Тип и мощность лампы |
Световой поток, лм |
1 |
2 |
3 |
4 |
В-15 |
135 |
ЛДЦ-20 |
800 |
В-25 |
260 |
ЛД-20 |
900 |
БК-40 |
460 |
ЛХД 20 |
970 |
Б-40 |
485 |
ЛБ 20 |
1150 |
Б-60 |
810 |
ЛДЦ 30 |
1420 |
БК-60 |
875 |
ЛД 30 |
1620 |
Б-75 |
950 |
ЛХД 30 |
1840 |
БК -75 |
1020 |
ЛД 30 |
2040 |
Б - 100 |
1540 |
ЛДЦ 40 |
2090 |
БК -100 |
1630 |
ЛД 40 |
2375 |
Г-150 |
2280 |
ЛДБ 40 |
2850 |
Г-200 |
3200 |
ЛБ 40 |
3040 |
Г-300-1 |
4610 |
ЛДЦ 80 |
3610 |
Г-300 |
4900 |
ЛД 80 |
4085 |
Г-500 |
8700 |
ЛБ 65 |
4560 |
Г-750 |
13100 |
ЛХБ 80 |
4800 |
Г-1000 |
19100 |
ЛБ 80 |
5130 |
