БРЯНСКАЯ ГОСУДАРСТВЕННАЯ ИНЖЕНЕРНО-ТЕХНОЛОГИЧЕСКАЯ АКАДЕМИЯ

Кафедра графики и геодезии

Утверждены

научно-методическим

советом БГИТА

Протокол № от

Инженерная геодезия

Дневник

для выполнения лабораторных работ

студента(ки) ___________________________________________

группа ______________

Брянск, 2011

УДК

Дневник для выполнения лабораторных работ по теодолиту для студентов 1-го курса строительных специальностей.

Составитель: доцент кафедры графики и геодезии, кандидат сельскохозяйственных наук Т.В. Мащенко

- Брянск: БГИТА, 2011.- с.

Дневник для выполнения лабораторных работ по теодолиту составлен как раздаточный материал для лабораторных работ по инженерной геодезии в соответствии с требованиями образовательного стандарта.

Рецензент:

Зав. кафедрой «Строительные конструкции»,

Профессор, к.т.н. С.Г.Парфенов

Зав. кафедрой «Автомобильные дороги»,

доцент, к.т.н. З.А.Мевлидинов

Рекомендовано редакционно-издательской и методической комиссией строительного факультета БГИТА.

Протокол № от 2011г.

Лабораторная работа № 1 Тема: «Изучение устройства теодолитов».

Цель работы: Изучить устройство теодолита Т30, научиться визировать на точку и взятие отсчёта.

Содержание:

1) Подготовка теодолита к работе.

2) Изучение основных геометрических условий.

3) Визирование на точки.

4) Взятие отсчёта на точку при КЛ и КП.

Задача №1. Изучить устройство теодолита Т30

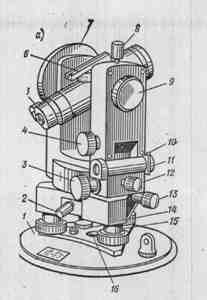

Рисунок 1- Принципиальная схема теодолита.

1. Для чего предназначен теодолит?

_______________________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Напишите названия пронумерованных на рисунке 1 частей теодолита.

1- ________________________________ 11- _______________________________

2- ________________________________ 12- _______________________________

3- ________________________________ 13- _______________________________

4- ________________________________ 14- _______________________________

5- ________________________________ 15- _______________________________

6- ________________________________ 16- _______________________________

7- ________________________________ 17- _______________________________

8- ________________________________ 18- _______________________________

9- ________________________________ 19- _______________________________

10-_______________________________ 20- _______________________________

3. Дайте изображение отсчетного микроскопа поле зрения штрихового микроскопа теодолита Т30 (рис. 3 ). На каждом рисунке произведите отсчеты по горизонтальному и вертикальному кругам и запишите их рядом с рисунками.

Рисунок 3 - Поле зрения штрихового микроскопа теодолита Т-30.

Отсчёты по Т30:

по горизонтальному кругу ________ по горизонтальному кругу ________

по вертикальному кругу __________ по вертикальному кругу __________

4.Напишите названия штрихов сетки нитей (рис. 5).

1-_______________________

2-_______________________

3-_______________________

4-_______________________

Рисунок 5 - Поле зрения трубы теодолита.

5. Напишите названия осей теодолита (рис.6).

ZZ₁_____________________

UU₁_____________________

VV₁_____________________

HH₁_____________________

Рисунок 6 - Схема осей теодолита.
