5.2.3.9 Условно-графические обозначения электрических связей, проводов, кабелей
Провод на схеме изображают сплошной линией. Пересечение проводов изображается в виде пересекающихся прямых, если же провода соединяются, то в месте пересечения ставится жирная точка. На схемах провод с экранирующей обмоткой отличает наличие на условном изображении провода нанесенных с двух его сторон параллельных штрихпунктирных линий или штрихпунктирного кольца. Условное изображение коаксиального кабеля содержит обозначение провода с нарисованным вокруг него сплошным кольцом с заземлением. Жгуты проводов изображают в виде одной линии с несколькими отводами, возле которых нанесены их номера (таблица 5.22)
Таблица 5.22 – Обозначения электрических связей, проводов, кабелей
Наименование |
Обозначение |
Провод |
|
Соединение Ответвления допускается изображать под углами, кратными 450 Линию электрической связи с одним ответвлением допускается изображать без точки |
|
Нет соединения Линии должны пересекаться под углом 90° |
|
Экранированный провод |
|

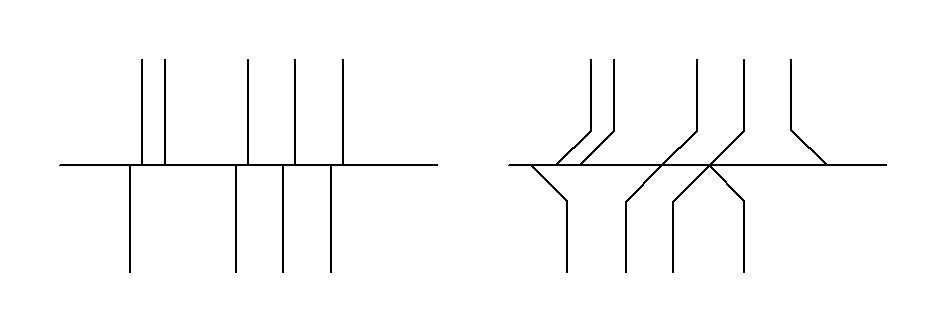

Жгуты проводов Расстояние между соседними линиями, отходящими в разные стороны, должно быть не менее 2 мм. |
Для облегчения поиска отдельных линий связи можно указывать направление каждой линии при помощи излома под углом 45°, при этом: точка излома должна быть удалена от групповой линии связи не менее чем на 3 мм; наклонные участки соседних линий, изображенных по одну сторону от групповой линии связи, не должны пересекаться или иметь общие точки |

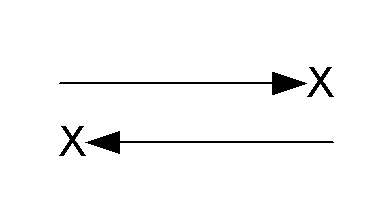

Обрыв линии электрической связи На месте знака Х указывают необходимые данные о продолжении линии на схеме |
|
5.2.3.10 Условно-графическое обозначение заземления
Обозначения заземления на схемах должно соответствовать ГОСТ 2.721 (таблица 5.23).
Таблица 5.23 – Обозначение заземления на схемах
Наименование |
Обозначение |
Заземление, общее обозначение |
|
Электрическое соединение с корпусом (массой). При отсутствии наклонных линий допускается горизонтальную линию изображать толстой |
|
Эквипотенциальность |
|
Размеры условных графических обозначений (в модульной сетке) заземления на схемах приведены в таблице 5.24.
Таблица 5.24 – Размеры условных графических обозначений заземления
Наименование |
Обозначение |
Общее обозначение заземления |
|
Электрическое соединение с корпусом |
|
Эквипотенциальность |
|
6. Варианты заданий
В таблице 6.1 приведены варианты заданий на курсовое проектирование. Следует обратить особое внимание на столбец Примечание, в котором приведена информация об особенностях проектируемого устройства.
Таблица 6.1 – Варианты заданий на курсовое проектирование
№ вари-анта |
Название задания |
Примечание |
|
Цифровой измеритель ёмкости конденсаторов |
Необходимо построить прибор на микропроцессоре КР580ВМ80 для измерения ёмкости конденсаторов частотно-импульсным методом. Индикация на четырёхразрядный семисегментный индикатор. Ручной выбор предела измерения. Диапазон измерений: 0,1- 1000 мкФ. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой измеритель ёмкости конденсаторов |
Необходимо построить прибор на микроконтроллере АТ89С51 для измерения ёмкости конденсаторов частотно-импульсным методом. Индикация на четырёхразрядный семисегментный индикатор. Ручной выбор предела измерения. Диапазон измерений: 0,1- 1000 мкФ. Связь с персональным компьютером по интерфейсу Wi-fi. |
|
Цифровой измеритель ёмкости конденсаторов |
Необходимо построить прибор на микропроцессоре КР580ВМ80 для измерения ёмкости конденсаторов частотно-импульсным методом. Индикация на четырёхразрядный матричный индикатор. Ручной выбор предела измерения. Диапазон измерений: 10 пФ- 10 нФ. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой измеритель ёмкости конденсаторов |
Необходимо построить прибор на микроконтроллере АТ89С51 для измерения ёмкости конденсаторов частотно-импульсным методом. Индикация на четырёхразрядный матричный индикатор. Ручной выбор предела измерения. Диапазон измерений: 10 пФ- 10 нФ. Связь с персональным компьютером по последовательному интерфейсу. |
|
Цифровой измеритель ёмкости конденсаторов |
Необходимо построить прибор на микропроцессоре КР580ВМ80 для измерения ёмкости конденсаторов частотно-импульсным методом. Индикация на жидкокристаллический дисплей. Ручной выбор предела измерения. Диапазон измерений: 10 нФ- 10 мкФ. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой измеритель ёмкости конденсаторов |
Необходимо построить прибор на микроконтроллере АТ89С51 для измерения ёмкости конденсаторов частотно-импульсным методом. Индикация на жидкокристаллический дисплей. Ручной выбор предела измерения. Диапазон измерений: 10 нФ- 10 мкФ. Связь с персональным компьютером по последовательному интерфейсу. |
|
Цифровой измеритель сопротивления резисторов |
Необходимо построить прибор на микропроцессоре КР580ВМ80 для измерения сопротивления резисторов частотно-импульсным методом. Индикация на четырёхразрядный семисегментный индикатор. Ручной выбор предела измерения. Диапазон измерений: 0,1-100 Ом. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой измеритель сопротивления резисторов |
Необходимо построить прибор на микроконтроллере АТ89С51 для измерения сопротивления резисторов частотно-импульсным методом. Индикация на четырёхразрядный семисегментный индикатор. Ручной выбор предела измерения. Диапазон измерений: 0,1-100 Ом. Связь с персональным компьютером по Bluetooth. |
|
Цифровой измеритель сопротивления резисторов |
Необходимо построить прибор на микропроцессоре КР580ВМ80 для измерения сопротивления резисторов частотно-импульсным методом. Индикация на четырёхразрядный матричный индикатор. Ручной выбор предела измерения. Диапазон измерений: 100Ом-10 кОм. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой измеритель сопротивления резисторов |
Необходимо построить прибор на микроконтроллере АТ89С51 для измерения сопротивления резисторов частотно-импульсным методом. Индикация на четырёхразрядный матричный индикатор. Ручной выбор предела измерения. Диапазон измерений: 100Ом-10 кОм. Связь с персональным компьютером по интерфейсу Wi-fi. |
|
Цифровой измеритель сопротивления резисторов |
Необходимо построить прибор на микропроцессоре КР580ВМ80 для измерения сопротивления резисторов частотно-импульсным методом. Индикация на жидкокристаллический дисплей. Ручной выбор предела измерения. Диапазон измерений: 10кОм-1 МОм. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой измеритель сопротивления резисторов |
Необходимо построить прибор на микроконтроллере АТ89С51 для измерения сопротивления резисторов частотно-импульсным методом. Индикация на жидкокристаллический дисплей. Ручной выбор предела измерения. Диапазон измерений: 10кОм-1 МОм. Связь с персональным компьютером по последовательному интерфейсу. |
|
Цифровой измеритель ёмкости конденсаторов |
Необходимо построить прибор на микропроцессоре КР580ВМ80 для измерения ёмкости конденсаторов время-импульсным методом. Индикация на четырёхразрядный семисегментный индикатор. Ручной выбор предела измерения. Диапазон измерений: 0,1- 1000 мкФ. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой измеритель ёмкости конденсаторов |
Необходимо построить прибор на микроконтроллере АТ89С51 для измерения ёмкости конденсаторов время-импульсным методом. Индикация на четырёхразрядный семисегментный индикатор. Ручной выбор предела измерения. Диапазон измерений: 0,1- 1000 мкФ. Связь с персональным компьютером по последовательному интерфейсу. |
|
Цифровой измеритель ёмкости конденсаторов |
Необходимо построить прибор на микропроцессоре КР580ВМ80 для измерения ёмкости конденсаторов время-импульсным методом. Индикация на четырёхразрядный матричный индикатор. Ручной выбор предела измерения. Диапазон измерений: 10 пФ- 10 нФ. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой измеритель ёмкости конденсаторов |
Необходимо построить прибор на микроконтроллере АТ89С51 для измерения ёмкости конденсаторов время-импульсным методом. Индикация на четырёхразрядный матричный индикатор. Ручной выбор предела измерения. Диапазон измерений: 10 пФ- 10 нФ. Связь с персональным компьютером по Bluetooth. |
|
Цифровой измеритель ёмкости конденсаторов |
Необходимо построить прибор на микропроцессоре КР580ВМ80 для измерения ёмкости конденсаторов время-импульсным методом. Индикация на жидкокристаллический дисплей. Ручной выбор предела измерения. Диапазон измерений: 10 нФ- 10 мкФ. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой измеритель ёмкости конденсаторов |
Необходимо построить прибор на микроконтроллере АТ89С51 для измерения ёмкости конденсаторов время-импульсным методом. Индикация на жидкокристаллический дисплей. Ручной выбор предела измерения. Диапазон измерений: 10 нФ- 10 мкФ. Связь с персональным компьютером по интерфейсу Wi-fi. |
|
Цифровой измеритель сопротивления резисторов |
Необходимо построить прибор на микропроцессоре КР580ВМ80 для измерения сопротивления резисторов время-импульсным методом. Индикация на четырёхразрядный семисегментный индикатор. Ручной выбор предела измерения. Диапазон измерений: 0,1-100 Ом. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой измеритель сопротивления резисторов |
Необходимо построить прибор на микроконтроллере АТ89С51 для измерения сопротивления резисторов время-импульсным методом. Индикация на четырёхразрядный семисегментный индикатор. Ручной выбор предела измерения. Диапазон измерений: 0,1-100 Ом. Связь с персональным компьютером по последовательному интерфейсу. |
|
Цифровой измеритель сопротивления резисторов |
Необходимо построить прибор на микропроцессоре КР580ВМ80 для измерения сопротивления резисторов время-импульсным методом. Индикация на четырёхразрядный матричный индикатор. Ручной выбор предела измерения. Диапазон измерений: 100Ом-10 кОм. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой измеритель сопротивления резисторов |
Необходимо построить прибор на микроконтроллере АТ89С51 для измерения сопротивления резисторов время-импульсным методом. Индикация на четырёхразрядный матричный индикатор. Ручной выбор предела измерения. Диапазон измерений: 100Ом-10 кОм. Связь с персональным компьютером по последовательному интерфейсу. |
|
Цифровой измеритель сопротивления резисторов |
Необходимо построить прибор на микропроцессоре КР580ВМ80 для измерения сопротивления резисторов время-импульсным методом. Индикация на жидкокристаллический дисплей. Ручной выбор предела измерения. Диапазон измерений: 10кОм-1 МОм. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой измеритель сопротивления резисторов |
Необходимо построить прибор на микроконтроллере АТ89С51 для измерения сопротивления резисторов время-импульсным методом. Индикация на жидкокристаллический дисплей. Ручной выбор предела измерения. Диапазон измерений: 10кОм-1 МОм. Связь с персональным компьютером по Bluetooth. |
|
Сигнатурный анализатор |
Необходимо построить прибор на микропроцессоре КР580ВМ80. В основе должен лежать 16-ти разрядный сдвиговый регистр. Индикация на четырёхразрядный семисегментный индикатор в 16-тиричной системе счисления. Ручной выбор цепей обратной связи. Связь с персональным компьютером по параллельному интерфейсу. |
|
Сигнатурный анализатор |
Необходимо построить прибор на микроконтроллере АТ89С51. В основе должен лежать 16-ти разрядный сдвиговый регистр. Индикация на четырёхразрядный матричный индикатор в 16-тиричной системе счисления. Ручной выбор цепей обратной связи. Связь с персональным компьютером по интерфейсу Wi-fi. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микропроцессоре КР580ВМ80 по время-импульсному методу. Индикация на шестиразрядный семисегментный индикатор. Ручной выбор предела измерений. Диапазон измерений:0,001-0,1В. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микроконтроллере АТ89С51 по время-импульсному методу. Индикация на шестиразрядный семисегментный индикатор. Ручной выбор предела измерений. Диапазон измерений:0,001-0,1В. Связь с персональным компьютером по последовательному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микропроцессоре КР580ВМ80 по время-импульсному методу. Индикация на шестиразрядный матричный индикатор. Ручной выбор предела измерений. Диапазон измерений: 0,1-10В. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микроконтроллере АТ89С51 по время-импульсному методу. Индикация на шестиразрядный матричный индикатор. Ручной выбор предела измерений. Диапазон измерений:0,1-10В. Связь с персональным компьютером по последовательному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микропроцессоре КР580ВМ80 по время-импульсному методу. Индикация на жидкокристаллический дисплей. Ручной выбор предела измерений. Диапазон измерений:10-1000В. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микроконтроллере АТ89С51 по время-импульсному методу. Индикация на жидкокристаллический дисплей. Ручной выбор предела измерений. Диапазон измерений:10-1000В. Связь с персональным компьютером по Bluetooth. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микропроцессоре КР580ВМ80 по время-импульсному методу. Индикация на жидкокристаллический дисплей. Автоматический выбор предела измерений. Диапазон измерений:0,001-1000В. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микроконтроллере АТ89С51 по время-импульсному методу. Индикация на жидкокристаллический дисплей. Автоматический выбор предела измерений. Диапазон измерений:0,001-1000В. Связь с персональным компьютером по интерфейсу Wi-fi. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микропроцессоре КР580ВМ80 по методу двойного интегрирования. Индикация на шестиразрядный семисегментный индикатор. Ручной выбор предела измерений. Диапазон измерений:0,001-0,1В. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микроконтроллере АТ89С51 по методу двойного интегрирования. Индикация на шестиразрядный семисегментный индикатор. Ручной выбор предела измерений. Диапазон измерений:0,001-0,1В. Связь с персональным компьютером по последовательному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микропроцессоре КР580ВМ80 по методу двойного интегрирования. Индикация на шестиразрядный матричный индикатор. Ручной выбор предела измерений. Диапазон измерений: 0,1-10В. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микроконтроллере АТ89С51 по методу двойного интегрирования. Индикация на шестиразрядный матричный индикатор. Ручной выбор предела измерений. Диапазон измерений:0,1-10В. Связь с персональным компьютером по последовательному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микропроцессоре КР580ВМ80 по методу двойного интегрирования. Индикация на жидкокристаллический дисплей. Ручной выбор предела измерений. Диапазон измерений:10-1000В. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микроконтроллере АТ89С51 по методу двойного интегрирования. Индикация на жидкокристаллический дисплей. Ручной выбор предела измерений. Диапазон измерений:10-1000В. Связь с персональным компьютером по Bluetooth. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микропроцессоре КР580ВМ80 по методу двойного интегрирования. Индикация на жидкокристаллический дисплей. Автоматический выбор предела измерений. Диапазон измерений:0,001-1000В. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микроконтроллере АТ89С51 по методу двойного интегрирования. Индикация на жидкокристаллический дисплей. Автоматический выбор предела измерений. Диапазон измерений:0,001-1000В. Связь с персональным компьютером по последовательному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микропроцессоре КР580ВМ80 по частотно-импульсному методу. Индикация на шестиразрядный семисегментный индикатор. Ручной выбор предела измерений. Диапазон измерений:0,001-0,1В. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микроконтроллере АТ89С51 по частотно-импульсному методу. Индикация на шестиразрядный семисегментный индикатор. Ручной выбор предела измерений. Диапазон измерений:0,001-0,1В. Связь с персональным компьютером по интерфейсу Wi-fi. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микропроцессоре КР580ВМ80 по частотно-импульсному методу. Индикация на шестиразрядный матричный индикатор. Ручной выбор предела измерений. Диапазон измерений: 0,1-10В. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микроконтроллере АТ89С51 по частотно-импульсному методу. Индикация на шестиразрядный матричный индикатор. Ручной выбор предела измерений. Диапазон измерений:0,1-10В. Связь с персональным компьютером по последовательному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микропроцессоре КР580ВМ80 по частотно-импульсному методу. Индикация на жидкокристаллический дисплей. Ручной выбор предела измерений. Диапазон измерений:10-1000В. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микроконтроллере АТ89С51 по частотно-импульсному методу. Индикация на жидкокристаллический дисплей. Ручной выбор предела измерений. Диапазон измерений:10-1000В. Связь с персональным компьютером по Bluetooth. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микропроцессоре КР580ВМ80 по частотно-импульсному методу. Индикация на жидкокристаллический дисплей. Автоматический выбор предела измерений. Диапазон измерений:0,001-1000В. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микроконтроллере АТ89С51 по частотно-импульсному методу. Индикация на жидкокристаллический дисплей. Автоматический выбор предела измерений. Диапазон измерений:0,001-1000В. Связь с персональным компьютером по последовательному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микропроцессоре КР580ВМ80 по кодово-импульсному методу. Индикация на шестиразрядный семисегментный индикатор. Ручной выбор предела измерений. Диапазон измерений:0,001-0,1В. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микроконтроллере АТ89С51 по кодово-импульсному методу. Индикация на шестиразрядный семисегментный индикатор. Ручной выбор предела измерений. Диапазон измерений:0,001-0,1В. Связь с персональным компьютером по интерфейсу Wi-fi. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микропроцессоре КР580ВМ80 по кодово-импульсному методу. Индикация на шестиразрядный матричный индикатор. Ручной выбор предела измерений. Диапазон измерений: 0,1-10В. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микроконтроллере АТ89С51 по кодово-импульсному методу. Индикация на шестиразрядный матричный индикатор. Ручной выбор предела измерений. Диапазон измерений:0,1-10В. Связь с персональным компьютером по Bluetooth. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микропроцессоре КР580ВМ80 по кодово-импульсному методу. Индикация на жидкокристаллический дисплей. Ручной выбор предела измерений. Диапазон измерений:10-1000В. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микроконтроллере АТ89С51 по кодово-импульсному методу. Индикация на жидкокристаллический дисплей. Ручной выбор предела измерений. Диапазон измерений:10-1000В. Связь с персональным компьютером по последовательному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микропроцессоре КР580ВМ80 по кодово-импульсному методу. Индикация на жидкокристаллический дисплей. Автоматический выбор предела измерений. Диапазон измерений:0,001-1000В. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой вольтметр постоянного напряжения |
Необходимо построить прибор на микроконтроллере АТ89С51 по кодово-импульсному методу. Индикация на жидкокристаллический дисплей. Автоматический выбор предела измерений. Диапазон измерений:0,001-1000В. Связь с персональным компьютером по последовательному интерфейсу. |
|
Цифровой фазометр |
Необходимо построить прибор на микропроцессоре КР580ВМ80. Индикация на трёхразрядный матричный индикатор. Ручной выбор предела измерений (три диапазона). Диапазон измерений: ±300. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой фазометр |
Необходимо построить прибор на микроконтроллере АТ89С51. Индикация на трёхразрядный матричный индикатор. Ручной выбор предела измерений (три диапазона). Диапазон измерений: ±300. Связь с персональным компьютером по последовательному интерфейсу. |
|
Цифровой частотомер |
Необходимо построить прибор на микропроцессоре КР580ВМ80. Индикация на шестиразрядный матричный индикатор. Ручной выбор предела измерений. Диапазон измерений: 0-105 Гц. Связь с персональным компьютером по Bluetooth. |
|
Цифровой частотомер |
Необходимо построить прибор на микроконтроллере АТ89С51. Индикация на шестиразрядный матричный индикатор. Ручной выбор предела измерений. Диапазон измерений: 0-105 Гц. Связь с персональным компьютером по интерфейсу Wi-fi. |
|
Цифровой частотомер |
Необходимо построить прибор на микропроцессоре КР580ВМ80. Индикация на шестиразрядный матричный индикатор. Ручной выбор предела измерений. Диапазон измерений: 0-106 Гц. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой частотомер |
Необходимо построить прибор на микроконтроллере АТ89С51. Индикация на шестиразрядный матричный индикатор. Ручной выбор предела измерений. Диапазон измерений: 0-106 Гц. Связь с персональным компьютером по последовательному интерфейсу. |
|
Цифровой частотомер |
Необходимо построить прибор на микропроцессоре КР580ВМ80. Индикация на жидкокристаллический дисплей. Ручной выбор предела измерений. Диапазон измерений: 0-108 Гц. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой частотомер |
Необходимо построить прибор на микроконтроллере АТ89С51. Индикация на жидкокристаллический дисплей. Ручной выбор предела измерений. Диапазон измерений: 0-108 Гц. Связь с персональным компьютером по последовательному интерфейсу. |
|
Цифровой частотомер |
Необходимо построить прибор на микропроцессоре КР580ВМ80. Индикация на жидкокристаллический дисплей. Автоматический выбор предела измерений. Диапазон измерений: 0-108 Гц. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой частотомер |
Необходимо построить прибор на микроконтроллере АТ89С51. Индикация на жидкокристаллический дисплей. Автоматический выбор предела измерений. Диапазон измерений: 0-108 Гц. Связь с персональным компьютером по последовательному интерфейсу. |
|
Цифровой измеритель интервалов времени |
Необходимо построить прибор на микропроцессоре КР580ВМ80. Индикация на шестиразрядный матричный индикатор. Ручной выбор предела измерений. Диапазон измерений: 10-3-1с. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой измеритель интервалов времени |
Необходимо построить прибор на микроконтроллере АТ89С51. Индикация на шестиразрядный матричный индикатор. Ручной выбор предела измерений. Диапазон измерений: 10-3-1с. Связь с персональным компьютером по интерфейсу Wi-fi. |
|
Цифровой измеритель интервалов времени |
Необходимо построить прибор на микропроцессоре КР580ВМ80. Индикация на шестиразрядный семисегментный индикатор. Ручной выбор предела измерений. Диапазон измерений: 10-6-10-3с. Связь с персональным компьютером по Bluetooth. |
|
Цифровой измеритель интервалов времени |
Необходимо построить прибор на микроконтроллере АТ89С51. Индикация на шестиразрядный семисегментный индикатор. Ручной выбор предела измерений. Диапазон измерений: 10-6-10-3с. Связь с персональным компьютером по последовательному интерфейсу. |
|
Цифровой измеритель интервалов времени |
Необходимо построить прибор на микропроцессоре КР580ВМ80. Индикация на жидкокристаллический дисплей. Автоматический выбор предела измерений. Диапазон измерений: 10-6-1с. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой измеритель интервалов времени |
Необходимо построить прибор на микроконтроллере АТ89С51. Индикация на жидкокристаллический дисплей. Автоматический выбор предела измерений. Диапазон измерений: 10-6-1с. Связь с персональным компьютером по последовательному интерфейсу. |
|
Цифровой инкубатор |
Необходимо спроектировать устройство на микропроцессоре КР580ВМ80. Измерение температуры в четырёх точках. Управление переворачиванием яиц. Клавиатура для ввода терморежима. Таймер на месяц. Индикация на четырёхразрядный семисегментный индикатор. Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой инкубатор |
Необходимо спроектировать устройство на микроконтроллере АТ89С51. Измерение температуры в четырёх точках. Управление переворачиванием яиц. Клавиатура для ввода терморежима. Таймер на месяц. Индикация на четырёхразрядный семисегментный индикатор Связь с персональным компьютером по Bluetooth. |
|
Цифровой автомобильный спидометр с одометром |
Необходимо спроектировать устройство на микропроцессоре КР580ВМ80. Индикация на восьмиразрядный матричный индикатор. Переключение режима показания одометра (4 разных счётчика, один из которых несбрасываемый). Связь с персональным компьютером по параллельному интерфейсу. |
|
Цифровой автомобильный спидометр с одометром |
Необходимо спроектировать устройство на микроконтроллере АТ89С51. Индикация на восьмиразрядный матричный индикатор. Переключение режима показания одометра (4 разных счётчика, один из которых несбрасываемый). Связь с персональным компьютером по интерфейсу Wi-fi. |
