5.2.3.6 Условно-графические обозначения катушек индуктивности, дросселей и трансформаторов

Катушку индуктивности и дроссель изображают на схемах в виде нескольких (обычно 4-х) соединенных полуокружностей, символизирующих витки катушки. Отводы катушек изображают отрезками прямых, отходящих от точек со­единения полуокружностей или от выпуклой части самой полуокружности.

Если катушка имеет сер­дечник, то на схеме рядом с изображением витков катушки ставится сплошная линия. Ферритовый или немагнитный сердечники обозначаются сплошной лини­ей, а магнитодиэлектрический — штриховой. Возле изображения немагнитного сердечника ставится обозначение материала, например, медный сердечник – Cu. Катушки, индуктивность которых может изменяться, изображаются с использо­ванием символа регулирования. Если сердечник катушки состоит из двух или не­скольких частей, то на схеме показывают расстояние между ними, зазор.

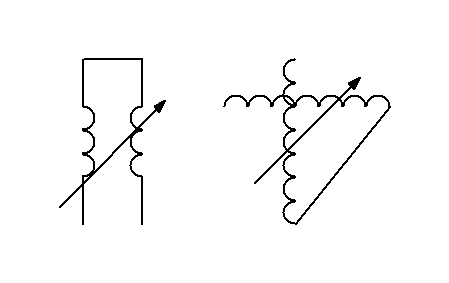

Катушка, состоящая из двух последовательно соединенных катушек, индуктивность кото­рой плавно изменяется перемещением ее составляющих (вариометр) изобража­ется двумя способами в виде параллельных или перпендикулярных катушек, которые пересекает прямая со стрелкой на конце. Порядок подключения выводов катушек указывают жирной точкой.

Таблица 5.11 – Обозначение некоторых видов катушек индуктивности

Наименование	Обозначение
Катушка индуктивности, дроссель без магнитопровода

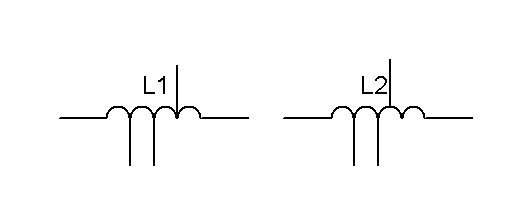

Катушка индуктивности с отводами
Катушка индуктивности со скользящими контактами (например, двумя)
Катушка индуктивности с магнитодиэлектрическим магнитопроводом
Катушка индуктивности, подстраиваемая магнитодиэлектрическим проводом
Катушка индуктивности, подстраиваемая немагнитным магнитопроводом, например, медным
Дроссель с ферромагнитным магнитопроводом
Вариометр

Обмотки трансформаторов обозначают на схемах римскими цифрами. Иногда на схемах ставят нумерацию выводов. Количество полуокружностей при изображении обмоток трансформатора мо­жет быть любое, но не меньше двух. Экран между первичной и вторичной об­моткой трансформатора изображается рядом с изображением сердечника штри­ховой линией, которая оканчивается перпендикулярной чертой — символ за­земляющего провода (таблица 5.11).

Таблица 5.11 – Обозначения некоторых видов трансформаторов

Трансформатор без магнитопровода: а) с постоянной связью
б) с переменной связью
Трансформатор с магнитодиэлектрическим магнитопроводом
Трансформатор, подстраиваемый общим магнитодиэлектрическим магнитопроводом
Трансформатор однофазный с ферромагнитным магнитопроводом трехобмоточный

Размеры условно-графического обозначения катушки индуктивности приведены на рисунке 5.11.

Рисунок 5.11 – Размеры условно-графического обозначения катушки индуктивности
