5.2.3.4 Условно-графические обозначения резисторов
На электрических схемах постоянный резистор изображают в виде прямоугольника, из середины малых сторон которого проведены линии, символизирующие выводы. Номинальную мощность резисторов указывают, если это необходимо, с помощью специальных символов внутри прямоугольника. Переменный резистор изображают так же, как и постоянный, но еще добавляют к середине большей стороны третий вывод со стрелкой. Если третий вывод изображен в виде небольшого отрезка, к которому перпендикулярно изображен подвод, то это подстроечный резистор. В таблице 5.7 даны некоторые обозначения различных видов резисторов.
Таблица 5.7 – Обозначения различных видов резисторов
Наименование |
Обозначение |
Резистор постоянный Если необходимо указать величину номинальной мощности рассеяния резисторов, то для диапазона от 0,05 до 5 В допускается использовать следующие обозначения резисторов, номинальная мощность рассеяния которых равна: |
|
0,05 Вт |
|
0,125 Вт |
|
0,25 Вт |
|
0,5 Вт |
|

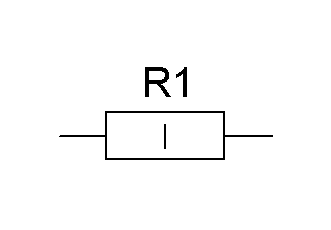

1 Вт |
|
2 Вт |
|
5 Вт |
|
Резистор постоянный с дополнительными отводами |
|
Резистор переменный |
|

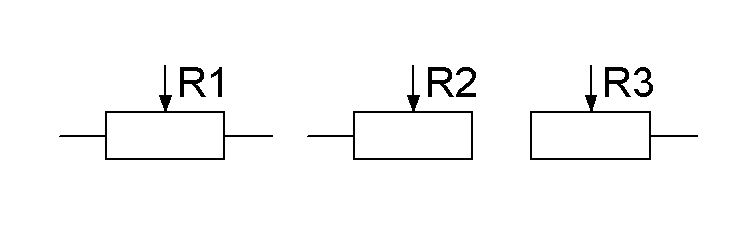

Реостат |
|
Резистор переменный сдвоенный |
|
Резистор подстроечный |
|
Терморезистор |
|

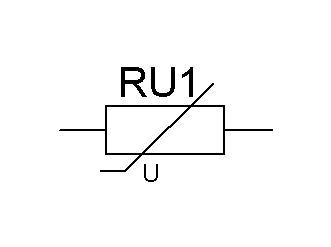

Варистор |
|
Размеры условных графических обозначений резисторов приведены в таблице 5.8. Все геометрические элементы условных графических обозначений следует выполнять линиями той же толщины, что и линии электрической связи.
Таблица 5.8 – Размеры условных графических обозначений резисторов
Наименование |
Обозначения |
Резистор постоянный |
|

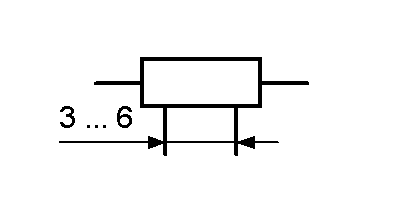

Резистор постоянный с дополнительными отводами: |
|
одним |
|
с двумя |
|
Резистор переменный |
|

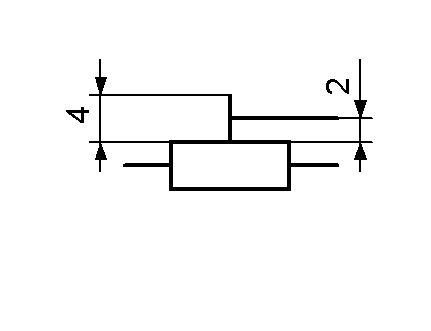

Резистор переменный с двумя подвижными контактами |
|
Резистор подстроечный |
|
5.2.3.5 Условно-графические обозначения конденсаторов
На электрических схемах постоянный конденсатор изображают в виде двух параллельных отрезков. Перпендикулярные линии, проведенные к серединам этих отрезков, представляют выводы конденсатора. Возле условного графического изображения конденсатора ставят его позиционное положение
В таблице 5.9 даны некоторые обозначения некоторых видов конденсаторов.
Таблица 5.9 – Обозначения некоторых видов конденсаторов
Наименование |
Обозначение |
Конденсатор постоянной емкости |
|
Конденсатор поляризованный |
|
Конденсатор переменной емкости |
|
Конденсатор электролитический |
|
Конденсатор опорный. Нижняя обкладка соединена с корпусом (шасси) прибора |
|
Конденсатор подстроечный |
|
Конденсатор проходной Дуга обозначает наружную обкладку конденсатора (корпус) |
|
Размеры условных графических обозначений конденсаторов приведены в таблице 5.10.
Таблица 5.10 – Размеры условных графических обозначений конденсаторов
Наименование |
Обозначения |
Конденсатор постоянной емкости |
|
Конденсатор электролитический |
|
Конденсатор опорный |
|
Конденсатор переменной емкости |
|
Конденсатор проходной |
|
