3. Основные операции

В этом разделе обсуждаются основные принципы работы с системой 960L. Следующий раздел содержит более подробное описание возможностей системы.

1. Обзор элементов управления

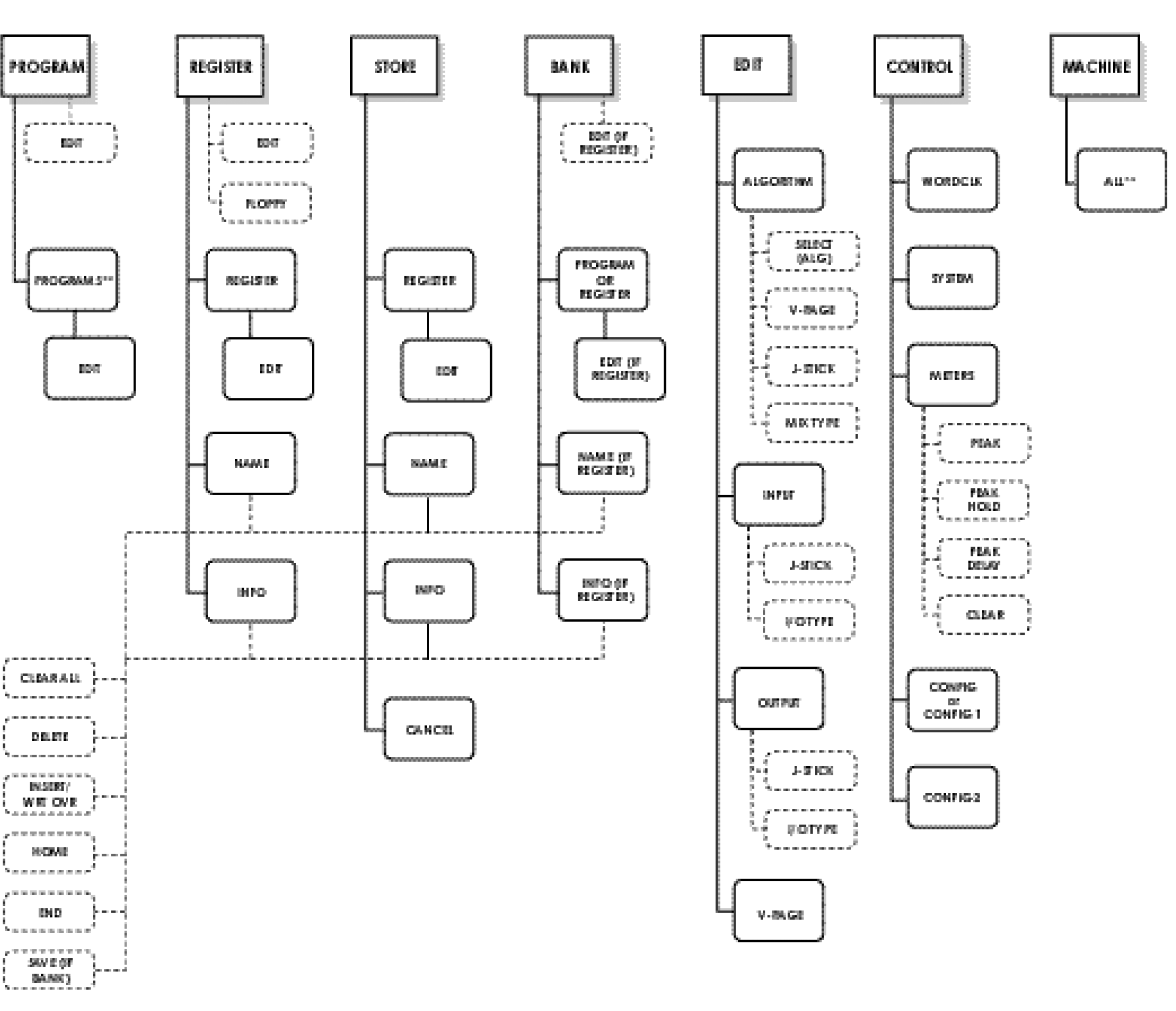

На рис. 3-1 изображена схема навигации по меню 960L кнопками LARC2.

Рис. 3-1. Обзор системы управления 960L

Выделенные клавиши управления изображаются прямоугольниками, функциональные кнопки — прямоугольниками с закругленными углами, а функциональные кнопки с возможностью выбора — пунктиром. Две звездочки рядом с элементом управления означают, что они не выполняет никаких операций.

2. Краткое описание операций

Все операции 960L относятся к одной из следующих категорий.

1. Настройка системы.

2. Выбор машины.

3. Загрузка нужной программы или регистра.

4. Изменение параметров программы или регистра с помощью фейдеров и джойстика.

5. Сохранение изменений для быстрого вызова в любое время.

Чтобы упростить обзор, обсудим все операции на примере одного окна. На практике вид окна может меняться в зависимости от выбранных параметров (см. раздел 4).

1. Настройка (режим управления)

Нажмите клавишу CONTROL, а затем функциональную кнопку WORDCLK на панели управления LARC2. Откроется окно, изображенное на рис. 3-2.

Кнопка WORDCLK, выделенная красным цветом, говорит о том, что окно находится в режиме синхронизации по слову. Окно SOURCE является активным, о чем свидетельствует синий цвет заголовка. Окно RATE с желтым цветом заголовка не является активным. Для переключения между окнами нажмите левую или правую кнопку.

• Введите на цифровой клавиатуре номер источника синхронизации (более подробно источники синхронизации обсуждаются в разделе 4).

• Нажмите правую стрелку, чтобы перейти в окно RATE.

• Введите номер, соответствующее нужной частоте дискретизации.

Примечание Небольшой значок с висячим замком в строке System Status Display означает, что система 960L синхронизирована с источником синхросигнала. Если 960L не синхронизирована с выбранным источником, поле с замком будет мигать красным цветом, а система останется приглушенной, пока синхронизация не будет установлена.

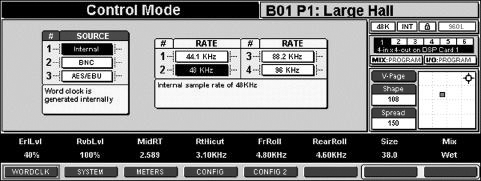

Рис. 3-2. Режим управления: выбор источника синхросигнала

Для настройки конфигурации входов и выходов нажмите функциональную кнопку CONFIG.

В зависимости от частоты дискретизации и выбранной конфигурации входов и выходов система 960L может включать до четырех виртуальных машин, каждая из которых настраивается индивидуально. На панели Main Operating Display каждая машина обозначается отдельным прямоугольником с номером. Номера машин, содержащихся в текущей конфигурации, отображаются в верхнем правом углу в строке Machine Status Display.

Если была задана скорость 44,1 или 48 КГц, вы сможете выбрать одну из десяти возможных конфигураций обработки сигнала (рис. 3-3).

1. До четырех машин со стереовходами и сетереовыходами.

2. Две машины: на одной 5 входов и 5 выходов, на другой 2 входа и 5 выходов.

3. Две машины, содержащих по 2 входа и 5 выходов.

4. Две машины, содержащих по 4 входа и 4 выхода.

5. Одна машина с 8 входами или 8 выходами.

6. Одинарный стереокаскад: две стереомашины, каскадно подключенные к двум другим стереомашинам.

7. Двойной стереокаскад: пара каскадных стереомашин.

8. Две каскадных машины с 5 входами и 5 выходами.

9. Две каскадных машины с 4 входами и 4 выходами.

10. Четыре машины с моновходами и стереовыходами.

Строка Machine Status Display

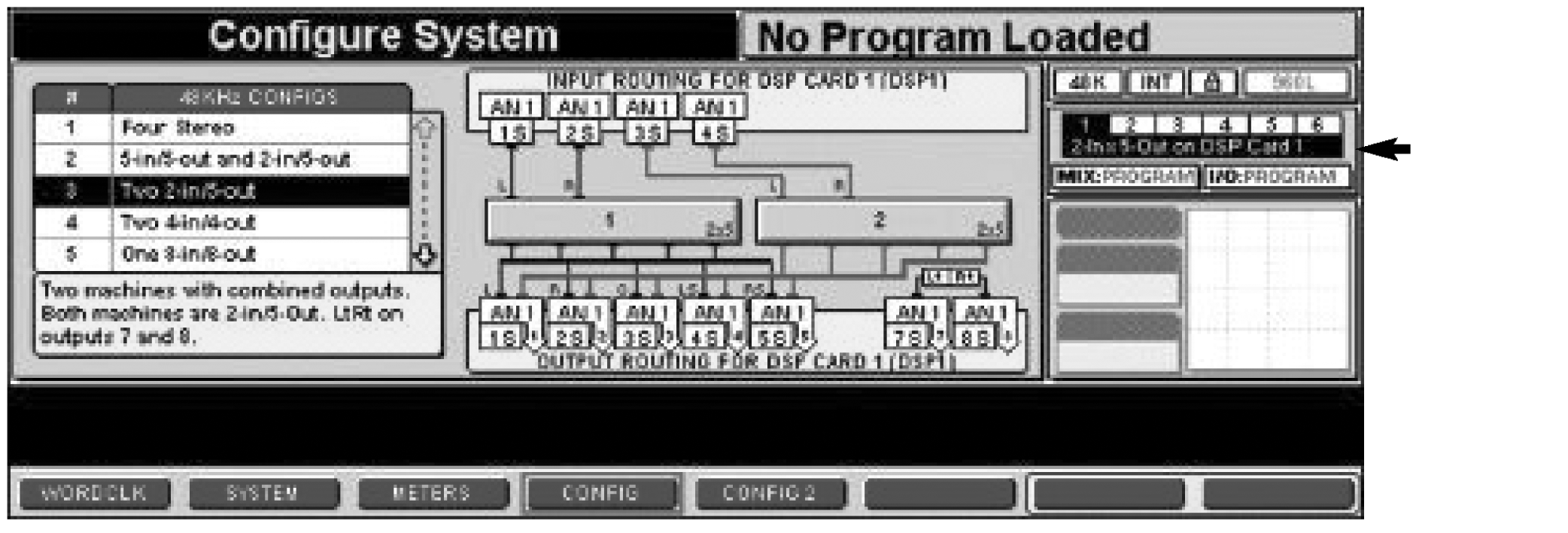

Рис. 3-3. Окно настройки для синхронизации на 44,1 или 48 кГц (выбрано 2 входа и 5 выходов, доступно 2 машины)

Если была задана скорость 88,2 или 96 кГц, вы сможете выбрать одну из шести возможных конфигураций обработки (рис. 3-4).

1. Одна или две машины со стереовходами и стереовыходами.

2. Одна машина с 5 входами и 5 выходами.

3. Одна машина с 2 входами и 5 выходами.

4. Одна машина с 4 входами и 4 выходами.

5. Одна машина с 8 входами, 8 выходами и со сквозным алгоритмом, предназначенным не для обработки сигнала, а для проверки подключений и диагностики.

6. Две машины с моновходами и стереовыходами.

Выберите нужную конфигурацию с помощью цифровой клавиатуры или навигационных стрелок и нажмите ENTER.

Тип входа

Входной канал, соответствующий выбранному типу входа

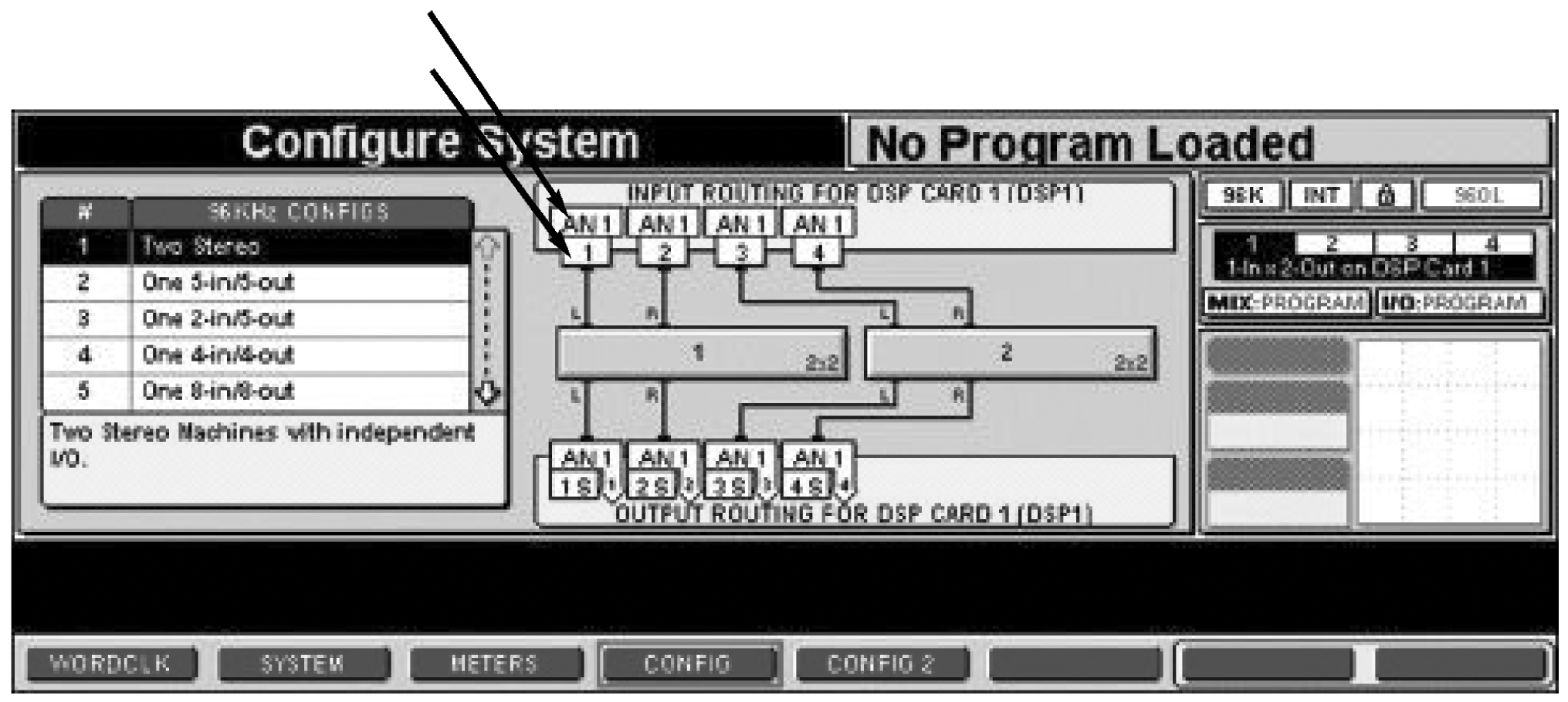

Рис. 3-4. Окно настройки для синхронизации на 88,2 или 96 кГц (выбраны стереовходы и стереовыходы, доступно две машины)

• DSP-входы

Выберите DSP-вход из списка каскадных и физических входов системы 960L. Верхний ряд прямоугольников задает тип входа, а нижний — канал на выбранном типе входа. Для перемещения по настройкам используйте цифровую клавиатуру или кнопки +/–.

Примечание Каскадные входы доступны, только если в системе 960L установлено две DSP-платы. Каскадные входы являются выходами другой DSP-платы.

• DSP-выходы

Выберите DSP-выход из списка каскадных и физических выходов системы 960L. Верхний ряд прямоугольников задает тип входа, а нижний — канал на выбранном типе входа. Для перемещения по настройкам используйте цифровую клавиатуру или кнопки +/–.
