Аналоговые звуковые соединения (если есть)
Оптимальный результат достигается, когда система 960L подключена к посылам/возвратам консоли, используя сырое/сухое микширование (wet/dry), и настройка большинства параметров выполняется с консоли. Если это невозможно или неудобно, следует использовать элементы управления 960L.
Оптимальная производительность достигается при использовании симметричных соединений и высококачественной экранированной витой пары с низким сопротивлением, например, Belden 8412 (микрофонный кабель с экранирующей оплеткой) или Belden 9461 (с экраном из фольги).
Все соединения должны использовать максимум два контакта. При работе в несимметричном режиме контакты 1 и 3 должны быть заземлены. Входы и выходы всех каналов должны соединяться согласованно. Сдвиг по фазе может вызвать посторонние звуковые эффекты.
Панорамирование и управление уровнем входов и выходов обсуждается в разделе 4 «Подробности работы».

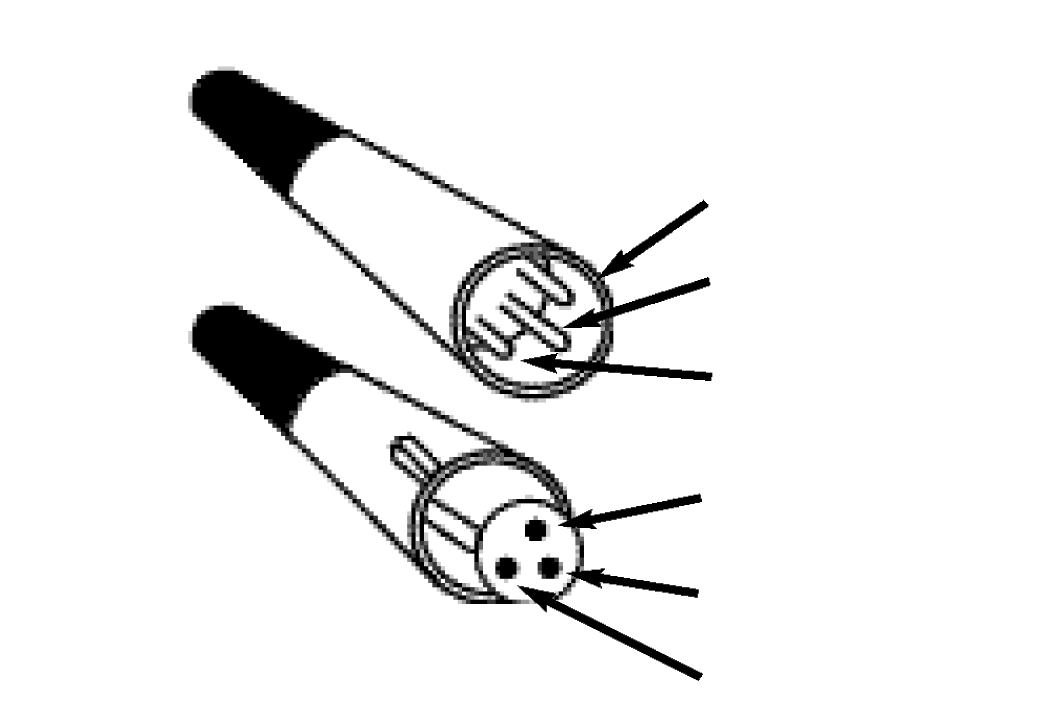

Внимание! Разъемы аналоговых входов и выходов должны соединяться согласованно (мы рекомендуем «горячим» делать контакт 2), иначе каналы будут не в фазе.
2
— горячий
3
— холодный
1
— земля
1
— земля
3
— холодный
2
— горячий
Рис. 1-5. Настройка напряжения: слева — 100-120 В, в центре — 220-240 В, справа — универсальный вход
Цифровые звуковые соединения
Для интерфейса AES требуются симметричные соединения с использованием высококачественной экранированной витой пары с малыми потерями и управляемым полным сопротивлением, например Belden 9860 (экранирующая оплетка) или Belden 9271 (экран из фольги). Обычные микрофонные кабели не подходят для цифровых интерфейсов. Учтите, что максимальная длина кабеля AES — 30 метров.
Согласно стандарту AES каналы с нечетными номерами — левые в стереопаре AES, а с четными номерами — правые. Длина слова — 24 бит при частотах дискретизации 44,1, 48, 88,2 или 96 кГц. При использовании цифровых входов система 960L должна быть синхронизирована с входами AES 1-2 или TTL-входом синхронизации по слову. Учтите, что для корректной работы все цифровые входы должны быть синхронизированы с одним источником тактовых импульсов.
Маршрутизация и панорамирование обсуждаются в разделе 4.
Соединения midi
Предназначены для подключения 5-контактного кабеля MIDI, удовлетворяющего стандарту DIN. Более подробно функциональные возможности MIDI в системе 960L обсуждаются в разделе 6.
Соединения синхронизации по слову
Предназначены для подключения стандартного кабеля BNC с сопротивлением 75 Ом. Само-терминированный сквозной TTL-вход поддерживает работу в цепочке устройств. 960L согласует внутренний сигнал синхрослова по заднему фронту входной квадратной волны. Выходом 960L является TTL-совместимая квадратная волна с задним фронтом, выровненным по началу периода сэмпла.
Дистанционный контроллер larc2
Контроллер LARC2 предназначен для дистанционного управления системой 960L. Несмотря на многочисленные изменения, принципы работы с ним должны быть понятны тем, кто имел дело с контроллером LARC и системами Lexicon 224XL и 480L. Как и контроллер первого поколения, LARC2 достаточно компактен, чтобы уместиться прямо на пульте управления или около него, а сам блок 960L и идущие к нему провода лучше поставить в аппаратной.
Пользовательский интерфейс LARC2 не вызовет затруднений ни у новичков, ни у опытных пользователей. Джойстик и восемь сенсорных моторизированных фейдеров позволяют в любой момент изменить параметры звука. Функции элементов управления были индивидуально оптимизированы для каждой из более чем 200 заводских программ, поставляемых вместе с 960L. В дальнейшем вы можете назначить элементам управления наиболее часто используемые функции.
Состояние системы (уровни входов, конфигурация машины, источник и состояние синхронизации, состояние приглушения и т. п.) всегда отображается на мосту индикаторов и выделенной области ЖК-дисплея. Функциональные клавиши, цифровая клавиатура, навигационные стрелки и восемь функциональных кнопок обеспечивают удобный и быстрый способ навигации по пользовательскому интерфейсу.
В каждом окне оставлено место для примечаний. Некоторые из них являются системными подсказками, другие настраиваются пользователем с помощью собственного интерфейса ввода текста LARC2 или внешней клавиатуры PS/2.
