Содержание

Задание.

1. Исходные данные.

2. Теплотехнический расчет наружных ограждений.

   1. Теплотехнический расчет наружной стены.

   2. Теплотехнический расчет пола первого этажа.

   3. Теплотехнический расчет чердачного перекрытия.

   4. Теплотехнический расчет окон и балконных дверей.

   5. Теплотехнический расчет наружных входных дверей.

3. Определение теплопотерь наружными ограждениями.

   1. Расчет теплопотерь.

   2. Определение удельной характеристики здания.

   3. Определение тепловых нагрузок стояков.

4. Определение поверхности отопительных приборов.

   1. Выбор отопительного прибора.

   2. Определение количества секций отопительного прибора.

5. Гидравлический расчет системы водяного отопления.

Литература.

1.Исходные данные

1. Район строительства – г. Киев.

2. Зона влажности – нормальная.

3. Температурная зона – I.

4. Влажностный режим помещения – нормальный.

5. Условия эксплуатации – Б.

6. Коэффициент теплоотдачи внутренней поверхности - .

7. Коэффициент теплоотдачи наружной поверхности:

- для стен, окон, балконных дверей;

- для чердачного перекрытия;

- для пола I-го этажа.

8.Коэффициент, показывающий отношение наружной конструкции по отношению к наружному воздуху:

- для стен и окон;

- для чердачного перекрытия;

- для пола I-го этажа.

9. Минимально допустимое значение сопротивления теплопередачи ограждающих конструкций:

- для стен;

- для чердачного перекрытия;

- для пола I-го этажа;

- для окон и балконных дверей;

- для двойной двери.

2.Теплотехнический расчет наружных ограждений

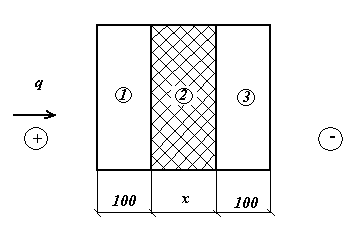

2.1. Теплотехнический расчет наружной стены

1.Составляем таблицу материалов.

Номер слоя	Название материала	Плотность	Толщина
1	Керамзитобетон	1600	0,1	0,79
2	Пенопласт	40	х	0,06
3	Керамзитобетон	1600	0,1	0,79

2.Определяем приведенное сопротивление теплопередачи непрозрачной ограждающей конструкции.

Принимаю м.

3.Определяем действительное приведенное сопротивление теплопередачи.

4.Определяем коэффициент теплопередачи.

2.2.Теплотехнический расчет пола первого этажа

1.Составляем таблицу материалов.

Номер слоя	Название материала	Плотность	Толщина
1	Деревянный пол – сосна вдоль волокон	500	0,029	0,35
2	Воздушная прослойка		0,05
3	Пенополистерол	50	Х	0,045
4	Ж/б плита	2500	0,12	1,04

2.Определяем приведенное сопротивление теплопередачи непрозрачной ограждающей конструкции.

Принимаю м.

3.Определяем действительное приведенное сопротивление теплопередачи.

4.Определяем коэффициент теплопередачи.

2.3.Теплотехнический расчет чердачного перекрытия

1.Составляем таблицу материалов.

Номер слоя	Название материала	Плотность	Толщина
1	Ж/б плита	2500	0,12	1,04
2	Пароизоляция (рубероид)	600	0,003	0,17
3	Пенополистерол	50	х	0,045
4	Цементно-шлаковый раствор	1400	0,02	0,64

2.Определяем приведенное сопротивление теплопередачи непрозрачной ограждающей конструкции.

Принимаю м.

3.Определяем действительное приведенное сопротивление теплопередачи.

4.Определяем коэффициент теплопередачи.

2.4.Теплотехнический расчет окон и балконных дверей

Определяем действительное приведенное сопротивление теплопередачи.

Определяем коэффициент теплопередачи.

2.5.Теплотехнический расчет наружных входных дверей

Определяем действительное приведенное сопротивление теплопередачи.

Определяем коэффициент теплопередачи.
