Пример № 15

Описать назначение, устройство и метрологические показатели средств измерения: Штангенциркуль ШЦ-1.

Решение

Штангенциркуль ШЦ-1 предназначен для измерения наружных и внутренних размеров. Штангенциркуль ШЦ-1 (рис. 2) выпускается с диапазоном измере­ния от 0 до 125 мм, с точностью отсчета 0,1 мм и состоит из штан­ги 1 с основной шкалой, с ценой деления 1 мм и передвижной рамки 2 со шкалой нониуса 3 с интервалом деления 1,9 мм (10 делений). На штанге и рамке имеются нижние 4 и верхние 5 губки для измере­ния соответственно наружных и внутренних размеров деталей. Высота деталей и глубина пазов измеряется с помощью штанги глубиномера 6. Рамка устанавливается неподвижно на штанге с помощью винта 7.

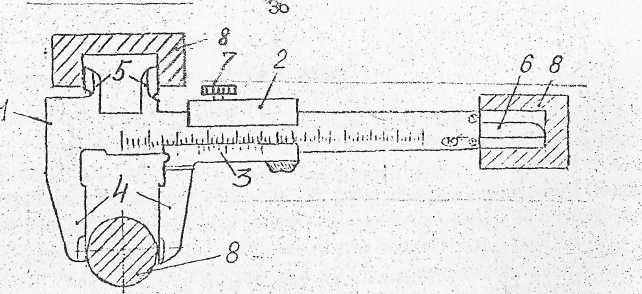

Рис.2. Штангенциркуль ШЩ-I: 1 -штанга; 2 - рамка; 3- шкала нониуса; 4 - нижние губки; 5 - верхние губки; 6 - штанга глубиномера; 7 - винт; 8 - измеряемая деталь.

Задача № 15

Описать назначение, устройство и метрологические показатели средств измерения:

Вариант	Средства измерения
1	Штангенциркуль ШЦ-1, плоскопараллельные концевые меры длины КМД
2	Штангенциркуль ШЦ-2, гладкие калибры
3	Штангенциркуль ШЦ-3, резьбовые калибры
4	Штангенглубиномер ШГ, рычажная скоба
5	Штангенрейсмас ШР, рычажный микрометр
6	Штангензубомер ШЗ, индикатор часового типа
7	Микрометр МК, нормальные калибры
8	Микрометрический глубиномер, индикаторный нутромер
9	Микрометрический нутромер, большой инструментальный микроскоп БМИ – 1
0	Микрометр со вставками, индикаторная скоба

Приложение

Таблица 1

Предпочтительные поля допусков отверстий. Предельные отклонения (гост 25347-82)

Интервал размеров, мм

ПОЛЯ ДОПУСКОВ

Н5

G6

Н6

IS6

K6

G7

H7

Is7

K7

Н8

E9

H9

D11

H11

Предельные отклонения, мкм

От 1 до 3

+4 0

+8 +2

+6 0

+3,0 -3,0

0 -6

+12 +2

+10 0

+5 -5

0 -10

+14 0

+39 +14

+25 0

+80 +20

+60 0

Свыше 3 до 6

+5 0

+12 +4

+8 0

+4,0 -4,0

+2 -6

+16 +4

+12 0

+6 -6

+3 -9

+18 0

+50 +20

+30 0

+105 +30

+75 0

« 6 « 10

+6 0

+14 +5

+9 0

+4,5 -4,5

+2 -7

+20 +5

+15 0

+7 -7

+5 -10

+22 0

+61 +25

+36 0

+130 +40

+90 0

« 10 « 18

+8 0

+17 +6

+11 0

+5,5 -5,5

+2 -9

+24 +6

+18 0

+9 -9

+6 -12

+27 0

+75 +32

+43 0

+160 +50

+110 0

« 18 «30

+9 0

+20 +7

+13 0

+6,5 -6,5

+2 -11

+28 +7

+21 0

+10 -10

+6 -15

+33 0

+92 +40

+52 0

+195 +65

+130 0

« 30 « 50

+11 0

+25 +9

+16 0

+8,0-8,0

+3 -13

+34 +9

+25 0

+12 -12

+7 -18

+39 0

+112 +50

+62 0

+240 +80

+160 0

« 50 « 80

+13 0

+29 +10

+19 0

+9,5 -9,5

+4 -15

+40 +10

+30 0

+15 -15

+9 -21

+46 0

+134 +60

+74 0

+290 +100

+190 0

« 80 « 120

+15 0

+34 +12

+22 0

+11,0 -11,0

+4 -18

+47 +12

+35 0

+17 -17

+10 -25

+54 0

+156 +72

+87 0

+340 +120

+220 0

« 120 «180

+18 0

+39 +14

+25 0

+12,5 -12,5

+4 -21

+54 +14

+40 0

+20 -20

+12 -28

+63 0

+185 +85

+100 0

+395 +145

+250 0

-

Таблица 2

Предпочтительные поля допусков валов. Предельные отклонения ( ГОСТ 25347 – 82)

Интервал размеров, мм	П о л я д о п у с к о в
	g4	h4	g5	h5	js5	m 5	g6	h6	js6	k6	n6	p6	r6	f7	h7	s7	e8	h8	u8	f9	h9	d11	h11
	П р е д е л ь н ы е о т к л о н е н и я, мкм
От 1 до 3	-2 -5	0 -3	-2 -6	0 -4	+2,5 -2,5	+6. -2	-23 -8	0 -6	+3,0 -3,0	+6 0	+10 +4	+12 +6	+16 +10	-6 -16	0 -10	+24 +14	-14 -28	0 -14	+32 +18	-6 -31	0 -25	-20 -30	0 -60
Свыше 3 до 6	-4 -8	0 -4	-4 -9	0 -5	+2,5 -2,5	+9 +4	-4 -12	0 -8	+4,0 -4,0	0 -8	+16 +8	+20 +12	+23 +15	-10 -22	0 -12	+31 +19	-20 -38	0 -18	+41 +23	-10 -40	0 -30	-30 -105	0 -75
»6 » 10	-5 -9	0 -4	-5 -11	0 -6	+3,0 -3,0	+12 +6	-5 -14	0 -9	+4,5 -4,5	0 -9	+19 +10	+24 +15	+28 +19	-13 -28	0 -15	+38 +23	-25 -47	0 -22	+50 +28	-13 -49	0 -36	-40 -130	0 -90
» 10 » 18	-6 -11	0 -5	-6 -14	0 -8	+4,0 -4,0	+15 +7	-6 -17	0 -11	+5,5 -5,5	0 -11	+23 +12	+29 +18	+34 +23	-16 -34	0 -18	+46 +28	-32 -59	0 -27	+60 +33	-16 -59	0 -43	-50 -160	0 -110
» 18 »24 » 24 » 30	-7 -13	0 -6	-7 -16	0 -9	+4,5 -4,5	+17 +8	-7 -20	0 -13	+6,5 -6,5	0 -13	+28 +15	+35 +22	+41 +28	-20 -41	0 -21	+56 35	-40 -73	0 -33	+74 +41 +81 +48	-20 -72	0 -52	-65 -195	0 -130
» 30 »40 »40 »50	-9 -16	0 -7	-9 -20	0 -11	+5,5 -5,5	+20 +9	-9 -20	0 -16	+8,0 -8,0	0 -16	+33 +17	+42 +26	+50 +34	-25 -50	0 -25	+68 +43	-50 -89	0 -39	+99 +60 +109 +70	-25 -82	0 -62	-80 -240	0 -160
»50 »65 »65 » 80	-10 -18	0 -8	-10 -23	0 -13	-6,5 -6,5	+24 +11	-10 -29	0 -19	+9,5 -9,5	0 -19	+39 +20	+51 +32	+60 +41 +62 +43	-30 -60	0 -30	+83 +53 +89 +59	-60 -106	0 -46	+133 +87 +148 +102	-30 -104	0 -74	-100 -290	0 -190
» 80 »100 »100 »120	-12 -22	0 -10	-12 -27	0 -15	+7,5 -7,5	+28 +13	-12 -34	0 -22	+11,0 -11,0	0 -22	+45 +23	+59 +37	+73 +51 +76 +54	-36 -71	0 -35	+106 +71 +114 +79	-76 -126	0 -54	+178 +124 +198 +144	-36 -123	0 -87	-120 -340	0 -220
Свыше 120 до 140 »140 »160 »160 »180	-14 -26	0 -12	-14 -32	0 -18	+9,0 -9,0	+33 +15	-14 -39	0 -25	+12,5 -12,5	0 -25	+52 +27	+68 +43	+88 +63 +90 +65 +93 +68	-43 -83	0 -40	+132 +92 +140 +100 +148 +108	-85 -148	0 -63	+233 +170 +253 +190 +273 +210	-43 -143	0 -100	-145 -395	0 -250
