Задача №5
В заданных соединениях определить вид посадки (с зазором, натягом или переходная) и систему (отверстия или вала), в которой назначена посадка.
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 |
Посадки |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Пример №6
С помощью табл.3 определить предельные отклонения, предельные размеры и величины допусков свободных размеров деталей.
Решение
Размеры детали
Отверстие: номинальный размер – 20 мм.
Предельные отклонения свободных размеров по 14-му квалитету, мм по ГОСТ 25670-83 (табл.3) составят:
верхнее - ES = +0,52 мм,
нижнее - ЕI = 0 мм.
Величина допуска ITD = ES- ЕI = 0,52 - 0 = 0,52 мм.
Предельные размеры:
наибольший предельный размер отверстия
Dmax = D + ES = 20 + 0,52 = 20,52 мм.
наименьший предельный размер отверстия
Dmin = D + EI= 20 + 0 = 20 мм.
Задача №6
С помощью табл.3 определить предельные отклонения, предельные размеры и величины допусков свободных размеров деталей.
Вариант |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 |
Размеры детали Отверстия |
20 |
15 |
50 |
9 |
18 |
44 |
90 |
10 |
65 |
84 |
Вала |
40 |
90 |
75 |
15 |
65 |
110 |
120 |
18 |
70 |
100 |
элементов не относящихся к отверстиям и валам |
13 |
30 |
6 |
7 |
22 |
84 |
35 |
3 |
28 |
90 |
Пример №7
Расшифровать обозначение шероховатости поверхности на приведенном чертеже:
Решение
Деталь должна быть обработана для неуказанных поверхностей с шероховатостью Rа = 2,5 мкм, а для других поверхностей с указанными параметрами:
- 1,25мкм- Rа-средняя арифметическая высота неровностей на поверхности;
- 0,32мкм- Rа-средняя арифметическая высота неровностей на поверхности;
- 0,25мм- l-базовая длина поверхности, на которой Rа=0,32мкм;
- 2,5 мкм - Rа- одинаковая шероховатость для части поверхностей деталей,
на изображении которых не нанесены обозначения шероховатости;
- способ обработки поверхностей, направление неровностей и базовая длина для других поверхностей не установлены.

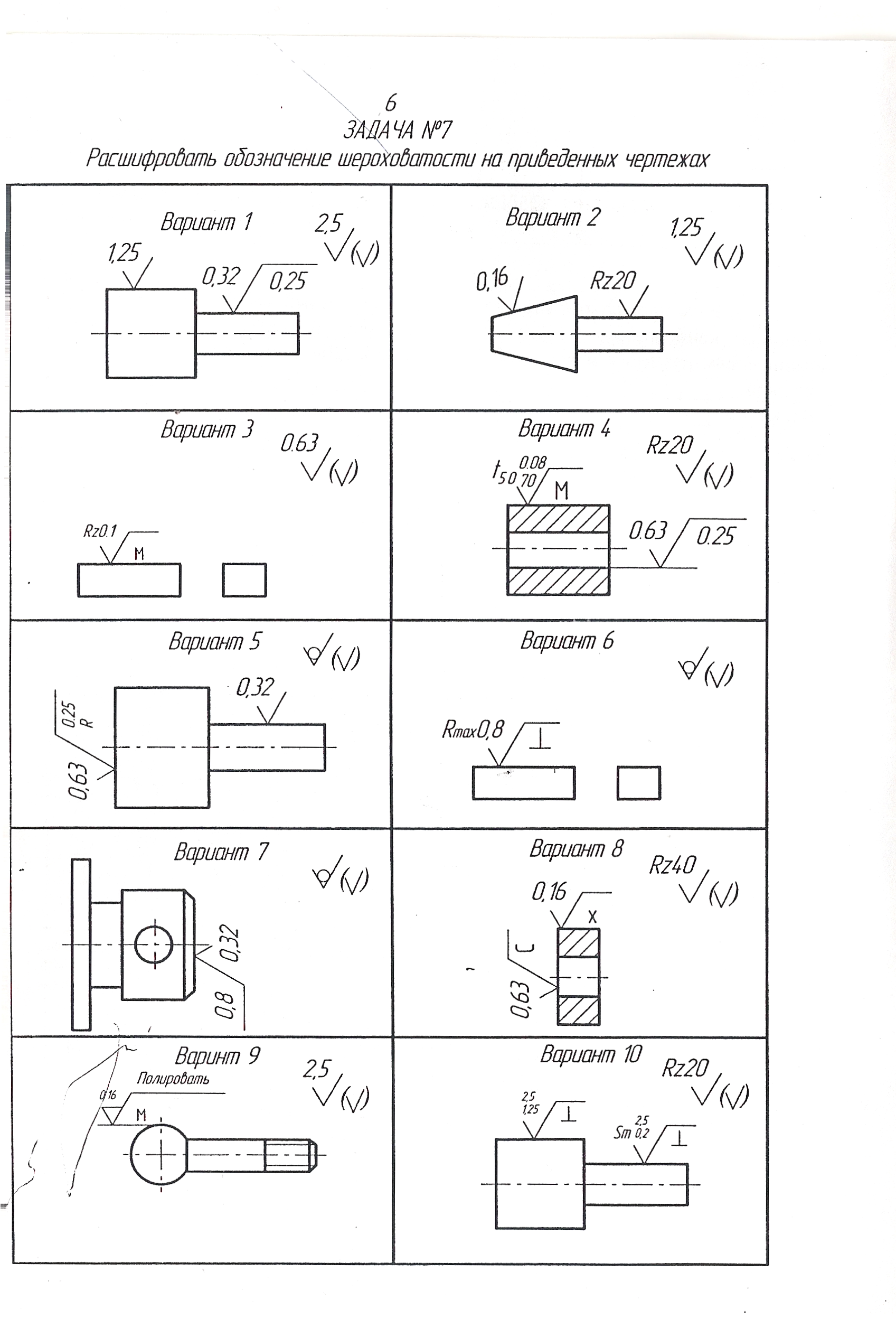

ЗАДАЧА №7
Расшифровать обозначение шероховатости поверхности на приведенных чертежах:
Пример № 8
Расшифровать
обозначение допусков формы и расположения
поверхностей на приведенном чертеже.
Решение
Допуск торцевого биения детали (в заданном направлении) 0,1 мм, относительно базы А.

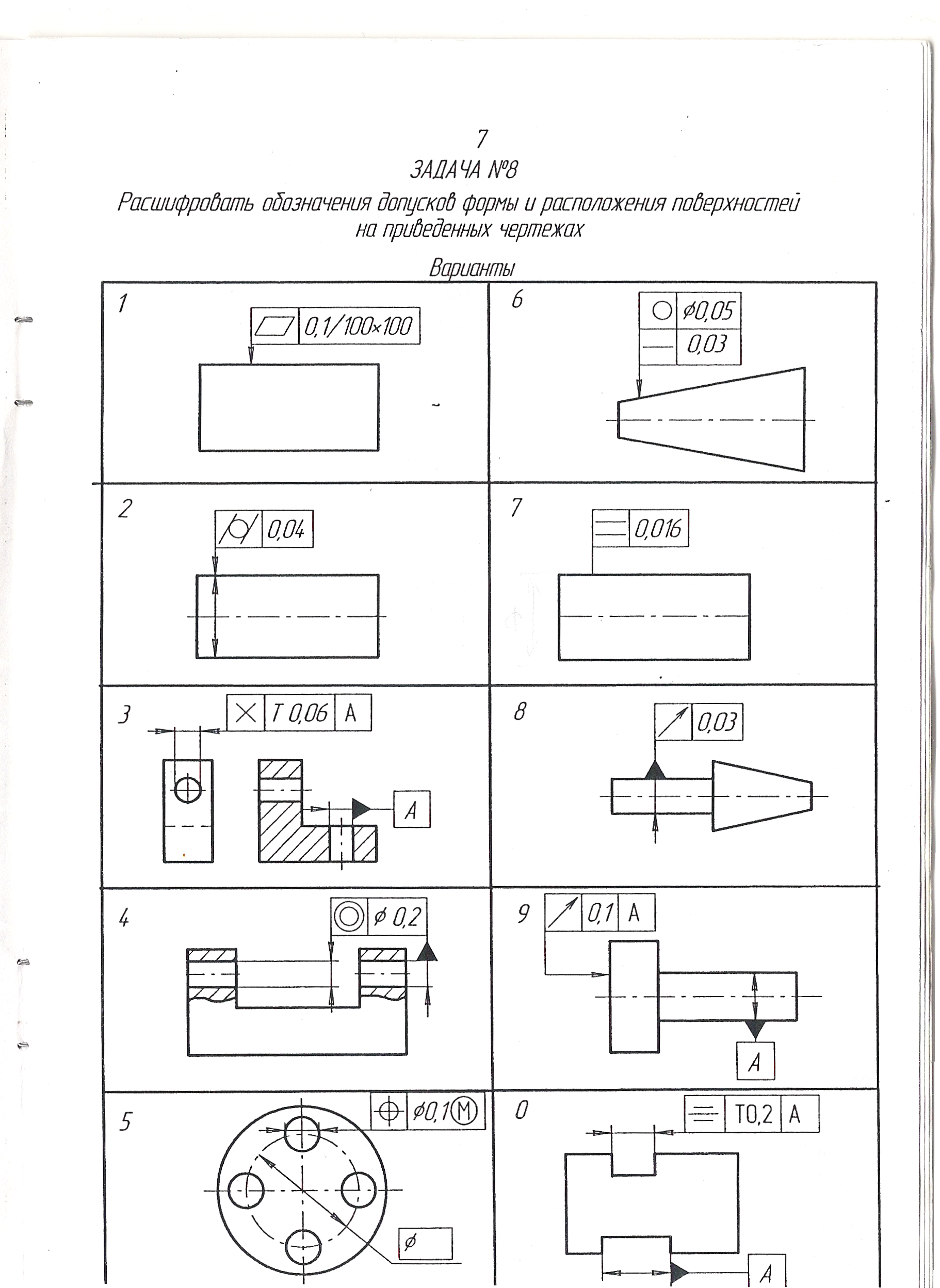

ЗАДАЧА № 8
Расшифровать обозначение допусков формы и расположения поверхностей на приведенных чертежах.
Пример №9
Составить блок из концевых мер длины 4-го разряда по заданному размеру и определить действительный размер блока по аттестату (см. табл. 4)
Решение
Заданный размер блока 20,005 мм.
При составлении блока концевых мер длины следует стремиться к минимальному количеству мер, составляющих блок.
Обычно для уменьшения погрешности блока число мер в нем берут не более четырех. Первая мера выбирается так, чтобы получить последнюю цифру заданного размера, поэтому берем меру с размером 1,005 мм. Вычитая из размера 20,005 размер 1,005, получим остаток – 19 мм, далее выбираем наименьшее количество мер, дающих в сумме размер 19 мм; это меры размером 9 и 10 мм. Сумма выбранных мер составит: 1,005 + 9 +10 = 20,005 мм, что равно заданному размеру. По аттестату (табл. 4) находим отклонения мер от номинального размера и суммируем их алгебраически:
(-0,7) + (-1,2) + 0,3 = -1,6 мкм.
Эта величина является отклонением от номинального размера блока.
Определим действительный размер блока 20,005 – 0,0016= 20,0034 мм.
