Задача №3
Определите величину допуска по заданному номинальному размеру и полю допуска по системе ЕСДП (см. справочный материал, табл. 1 и 2).
Варианты |
1 |
2 |
3 |
4 |
5 |
Номинальный размер и поле допуска. |
10h6 |
16s7 |
18H9 |
20K6 |
25H8 |
Продолжение
Варианты |
6 |
7 |
8 |
9 |
0 |
Номинальный размер и поле допуска. |
40u8 |
50E9 |
80H9 |
75h8 |
100d11 |
Пример №4
Определить предельные отклонения, величины наибольших и наименьших зазоров и натягов по заданным номинальным размерам и посадкам по системе ЕСДП. Построить график полей допусков.
100
Решение
Предельные отклонения и величины допусков для отверстия
Номинальный диаметр отверстия 100 мм.
Поле допуска отверстия H7.
Предельные отклонения, мм: верхнее ES = +0,035 мм,
нижнее ЕI= 0 мм.
Наибольший предельный размер отверстия
Dmax = D + ES = 100 + 0,035 = 100, 035 мм.
Наименьший предельный размер отверстия
Dmin = D + EI= 100 + 0 = 100 мм.
Предельные отклонения и величины допусков для вала
Номинальный диаметр вала 100 мм.
Поле допуска вала f7.
Предельные отклонения, мм: верхнее еs = -0,036,
нижнее ei = -0,071.
Величина допуска вала
ITd = es - ei = -0,036- (-0,071) = 0,035 мм.
Наибольший предельный размер вала dmax
dmax = d+es= 100 + (-0,036) = 99,964 мм.
Наименьший предельный размер вала dmin
dmin = d+ ei= 100 + (-0,071) = 99,929 мм.
Наибольший зазор Smax
Smax = Dmax - dmin = 100, 035 - 99,929 =0,106 мм.
Наименьший зазор Smin
Smin = Dmin - dmax = 100 - 99,964 = 0,036 мм.
5) Вид посадки: с зазором, т.к. зазором S называется положительная разность между диаметрами отверстия и вала, создающая свободу их относительного движения.

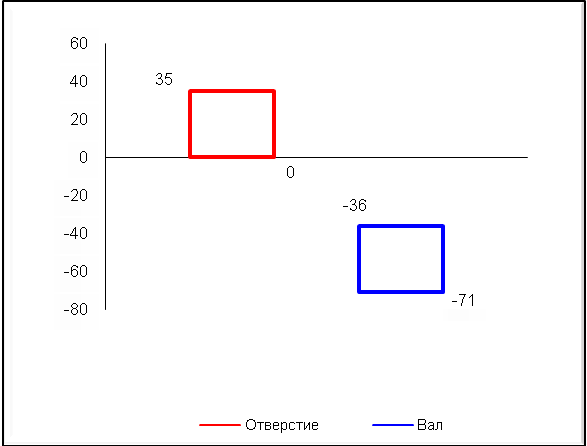

Рис. 1. Графическое изображение полей допусков отверстия и вала
Задача №4
Определить предельные отклонения (см. справочный материал, табл. 1 и 2), величины наибольших и наименьших зазоров и натягов по заданным номинальным размерам и посадкам по системе ЕСДП. Построить график полей допусков.
Варианты |
1 |
2 |
3 |
4 |
5 |
Номинальный размер и посадка |
40 |
100 |
125 |
15 |
25 |
Продолжение
Варианты |
6 |
7 |
8 |
9 |
0 |
Номинальный размер и поле допуска. |
50 |
75 |
90 |
110 |
150 |
Пример №5
В заданных соединениях определить вид посадки (с зазором, натягом или переходная) и систему (отверстия или вала), в которой назначена посадка.
Решение
- посадка с натягом, т.к. положения полей допусков H и m могут образовывать соединения как с зазором, так и с натягом. Посадка выполнена в системе отверстия, т.к. различные зазоры и натяги получаются соединением различных валов с основным отверстием. Основное отверстие - отверстие, нижнее отклонение которого равно нулю ЕI= 0. В примере для отверстия поле допуска H имеет нижнее отклонение ЕI= 0.
