Вольтамперная характеристика

1	Ip,А	1	2	3	4	5	6	7	8	9	10
2	Ucp,в
3	φp=φм.ч.

По результатам измерений постройте вольтамперную характеристику

Ucp = f(Ip). С помощью этой характеристики определите минимальную мощность срабатывания реле.

Определение зависимости времени срабатывания реле от мощности, подводимой к реле.

Время действия реле зависит от угла γ, на который должна повернуться подвижная система для замыкания контактов реле, и от угловой скорости вращения ротора ωр:

tр=γ ⁄ ωр.

Движение ротора происходит под воздействием электромагнитного момента Мэ, пропорционального мощности Sp. С увеличением мощности

уменьшается время срабатывания реле:

t = f(Sp).

Временную характеристику требуется снимать при Uном. = 100 В, изменяя ток «S-9» и ручкой «T1» от Sc.p. до трёхкратного значения Sp ⁄Sс.р. Вид характеристик дан на рисунке 5.2.

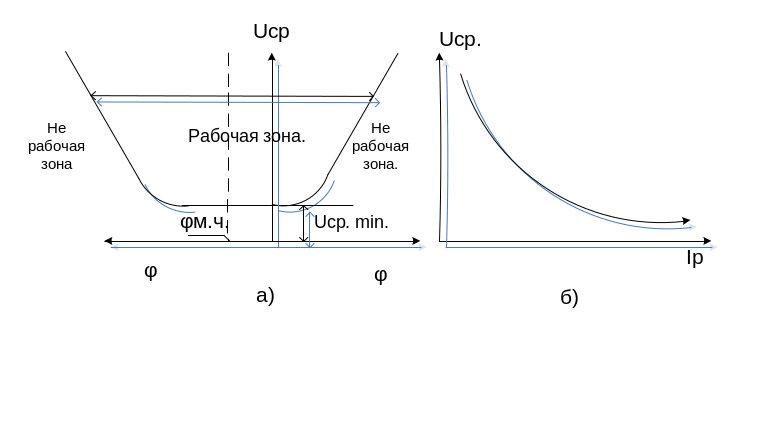

Рис. 5.2. Угловая (а) и вольтамперная (б) характеристики реле РБМ

Оформите результаты лабораторной работы.

5.4. Испытание статистических реле направления мощности серии рм-11-18 и рм-12-18

Основные понятия.

Принцип работы статических реле направления мощности основан на сравнении времени совпадения двух электрических сигналов (тока и напряжения) с временем их несовпадения. Причём это сравнение произ-водится раздельно для положительных и отрицательных знаков (время совпадения сравниваются со временем несовпадения).

Схема реализуется на микроэлектронной элементной базе, смонтированной на печатных платах. Реле имеет два выходных органа: с повышенным быстродействием (1KL1) и повышенной коммутационной способностью (2KL1, 2KL2). Напряжение и ток подводятся к схеме через промежуточные трансформаторы тока (ТА1) и напряжения (ТU).

На лицевой панели реле РМ-12 имеются три переключателя с головкой «под шлиц» для регулирования напряжения срабатывания с уставками 1V, 2V, 3V.

У реле РМ-11 напряжение срабатывания не регулируется, но имеется регулировка величины характеристического угла (для РМ-11-18-1 – угол –30º и –45º).

На лицевой панели имеется упрощенная схема реле. Реле выпускаются с завода с включённым быстродействующим органом 1KL (зажимы ХТ6 и ХТ8 замкнуты перемычкой). Для включения органа с повышенной коммутационной способностью 2KL (зажимы ХТ6 и ХТ8) разомкнуть, а зажимы ХТ8 и ХТ10 – замкнуть.

В отличие от индукционных реле направления мощности статические реле направления мощности РМ не имеют «самохода» от входного тока и входного напряжения.

Последовательность выполнения работы:

- перед включением в работу необходимо убедиться в отсутствие дефектов;

- для реле РМ-11 выставить необходимый характеристический угол;

- для реле РМ-12 включить необходимую уставку на напряжения сраба-тывания;

- при необходимости переключить на выходной орган с повышенной коммутационной способностью (ХТ-6 и ХТ-8 разомкнуть, а ХТ-8 и ХТ-10

замкнуть);

- проверьте область срабатывания реле по углу сдвига фаз при номинальных токе и напряжении (должен быть в пределах 165º-180º);

- проверьте величину тока срабатывания (он должен быть ≤0,05Iн при условии значения величины входного напряжения Uвх. = 1,15Uн÷3Uн, и величины угла между входными величинами равному характеристическому);

- проверьте напряжение срабатывания реле РМ-11(оно должно быть Uср.≤0,25Uн при Iвх. = 0,15Iн-30Iн и углу, равному характеристическому);

- проверьте напряжение срабатывания реле РМ-12 (соответственно, уставкам 1в, 2в, 3в; при Iвх. = 0,2Iн÷30Iн,А угол равен характеристическому);

- проверьте коэффициент возврата по току (напряжению) при Uн (Iн) и характеристическом угле (для РМ-11, Кв = 0,6 а для РМ-12 ,Кв = 0,8). Регулировка параметров осуществляется резисторами R4, R19, R21, R22.

В остальном – исследование реле РМ аналогично реле РБМ.

Контрольные вопросы

1. Где применяются реле направление мощности?

2. Раскрыть принцип действия реле.

3. Из каких основных частей состоит реле?

4. Как определяется максимальный угол чувствительности?

5. Для чего проверяется реле на самоход?

6. Чем отличается статические реле серии РМ от РБМ?

7. Принцип работы статических реле серии РМ?
