Организация технического учета электроэнергии

Вопрос 118. С какой целью устанавливаются счетчики технического учета на всех электростанциях мощностью более 10 МВт?

Ответ. Устанавливаются с тем, чтобы обеспечивать возможность вычисления балансов электроэнергии по классам напряжения и по электростанции в целом, а также в системе СН.

Вопрос 119. С какой целью устанавливаются счетчики технического учета активной электроэнергии на подстанциях 35 кВ и выше?

Ответ. Устанавливаются с тем, чтобы обеспечивать возможность вычисления балансов электроэнергии по РУ всех классов напряжения и по подстанции в целом, а также чтобы обеспечивать контроль режимов электропотребления и возможность определения электропотребления подразделений и предприятий.

Вопрос 120. С какой целью устанавливаются счетчики технического учета реактивной электроэнергии на электростанциях и подстанциях?

Ответ. Устанавливаются для учета поступившей и отпущенной электроэнергии.

Требования к счетчикам электроэнергии

Вопрос 121. Какие счетчики применяются в электроустановках 35 кВ и выше?

Ответ. Применяются трехфазные трехэлементные счетчики, которые должны включаться в каждую фазу присоединения.

Вопрос 122. Какие должны быть классы точности коммерческих счетчиков активной электроэнергии?

Ответ. Должны быть классы точности, приведенные в табл. 1.5.1 для различных объектов.

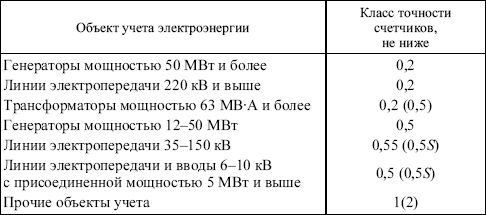

Таблица 1.5.1

Классы точности коммерческих счетчиков активной электроэнергии

Вопрос 123. Как может выбираться класс точности коммерческих счетчиков реактивной электроэнергии?

Ответ. Может выбираться на одну ступень ниже соответствующего класса точности коммерческих счетчиков активной электроэнергии.

Вопрос 124. Какие должны быть классы точности счетчиков технического учета активной электроэнергии?

Ответ. Должны быть классы точности, приведенные в табл. 1.5.2 для различных объектов.

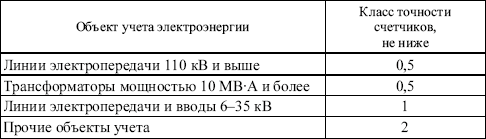

Таблица 1.5.2

Классы точности счетчиков технического учета активной электроэнергии

Вопрос 125. Как может выбираться класс точности счетчиков технического учета реактивной электроэнергии?

Ответ. Может выбираться на одну ступень ниже соответствующего класса точности счетчиков технического учета активной электроэнергии.

Учет электроэнергии с применением измерительных трансформаторов

Вопрос 126. Какие классы точности ТТ и ТН должны приниматься для присоединения коммерческих счетчиков класса точности 0,2?

Ответ. Должны приниматься, как правило, не ниже 0,2 (0,2S), а для счетчиков класса точности 0,5 и 1 – не ниже 0,5 (0,5S) и для счетчиков класса точности 2 – не ниже 1.

Вопрос 127. При каких условиях допускается при установке индукционных счетчиков применение ТТ с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин)?

Ответ. Допускается, если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40 % номинального тока счетчика, а при минимальной рабочей нагрузке – не менее 5 %.

Вопрос 128. Допускается ли использование промежуточных ТТ для включения коммерческих счетчиков?

Ответ. Такое использование ТТ не допускается.

Вопрос 129. Какими выбираются сечение, длина проводов и кабелей в цепях напряжения коммерческих счетчиков?

Ответ. Выбираются такими, чтобы падение напряжения в этих цепях составляло не более:

0,25 % номинального напряжения при соединении счетчика с ТН класса точности 0,2;

0,5 % номинального напряжения при соединении счетчика с ТН класса точности 0,5;

1 % номинального напряжения при соединении счетчика с ТН класса точности 1.

Соединение счетчиков с ТН осуществляется отдельными кабелями, имеющими свободную жилу.

Вопрос 130. С какой целью допускается установка дополнительных ТТ для включения коммерческих счетчиков на ЛЭП 110 кВ и выше?

Ответ. Допускается с тем, чтобы обеспечить работу счетчика в требуемом классе точности по условиям нагрузки на вторичные обмотки.

Вопрос 131. Куда выводят цепи учета?

Ответ. Выводят на отдельные сборки зажимов, которые обеспечивают возможность закорачивания вторичных цепей ТТ, отключение токовых цепей счетчиков и цепей напряжения в каждой фазе счетчиков при их замене или проверке, а также включение эталонного счетчика без отсоединения проводов и кабелей. Допускается установка специализированных испытательных блоков, выполняющих те же функции.

Вопрос 132. Что должно быть предусмотрено при нескольких системах шин и присоединении каждого TH только к своей системе шин?

Ответ. Предусматривается возможность переключения измерительных цепей напряжения счетчиков при переводе их на другую систему шин на ТН соответствующей системы шин без прерывания работы счетчика.
