9.6. Постійна пам'ять

В постійній оперативній пам'яті ROM (Read Only Memory) дані можливо тільки зберігати, але не міняти. Вона працює тільки на читання. Великою перевагою цієї пам'яті є те, що вона енергонезалежна і в той же час швидкодіюча. Один з варіантів такої пам'яті показаний на Рис.9.8.

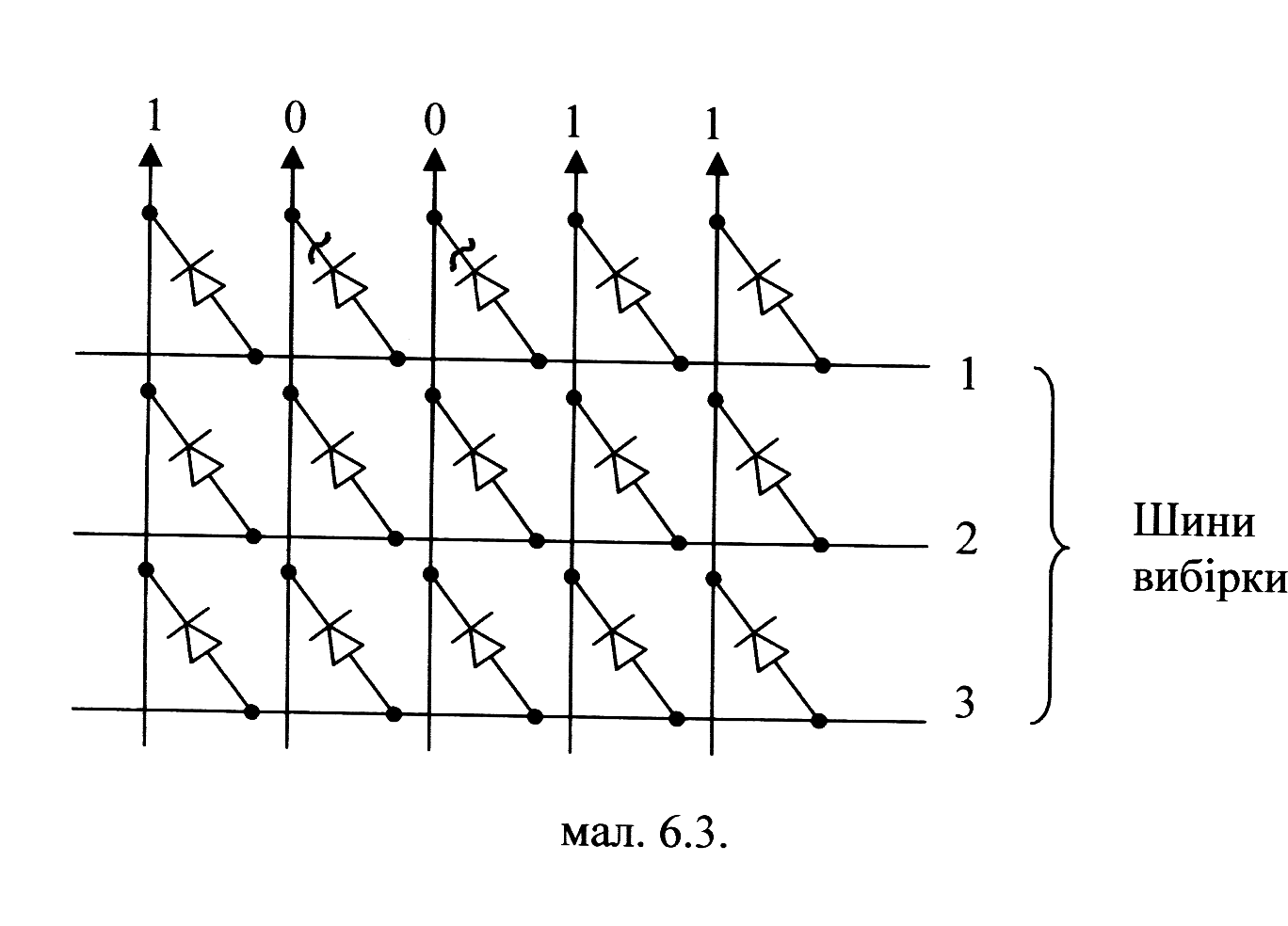

Рис.9.8

Первинна матриця складається з ортогональних шин, на перехрестях яких вмонтовані діоди, як показано на малюнку. За допомогою спеціального пристрою (програматора) на вибрані вертикальні і горизонтальні шини матриці може бути подана напруга, яка перепалює діоди, записуючи таким чином в пам'ять необхідне число. Тоді при подачі, наприклад, на шину виборки 1 одиничного потенціалу (+1в – +5в) на виході матриці з’явиться записане число. В нашому прикладі – 10011.

В наведеному прикладі ми маємо матрицю з одноразовим кодуванням. Але зараз за більш складними технологіями розроблені матриці ROM, які дозволяють робити багаторзовий перезапис інформації, наприклад по технології FLASH.

ROM-пам’ять використовується в комп’ютерах для зберігання незмінної інформації і програм: програми первинної загрузки комп’ютера, базової системи вводу-виводу (BIOS), програм тестування та інші.

Системна BIOS

У всіх системних платах є мікросхема, в якій записано програмне забезпечення, зване BIOS або ROM BIOS. Ця мікросхема містить стартові програми і драйвери, необхідні для запуску системи і функціонування основного апаратного забезпечення. У ній також міститься процедура POST (самотестування при включенні живлення) і дані системної конфігурації. Всі ці параметри записані в CMOS -пам'ять, яка живиться від батарейки, встановленої на системній платі. Таким чином, BIOS являє собою комплект програм, що зберігаються в одній або декількох мікросхемах. Ці програми виконуються при запуску комп'ютера до завантаження операційної системи. BIOS в більшості PC-сумісних комп'ютерів виконує чотири основні функції.

 POST‒ самотестування при включенні живлення процесора, пам'яті, набору мікросхем системної логіки, відеоадаптера, контролерів диска, дисковода, клавіатури та інших життєво важливих компонентів системи.

 Програма установки параметрів BIOS (Setup BIOS) ‒ конфігурування параметрів Системи.

 Завантажувач операційної системи ‒ підпрограма, що виконує пошук чинного основного завантажувального сектора на дискових пристроях.

 BIOS ‒ набір драйверів, призначених для взаємодії операційної системи та апаратного забезпечення під час завантаження системи
