Пример - Преобразователь частоты для асинхронных двигателей.
Частота вращения регулируется с помощью частоты питающей напряжение сети. Использовали электромеханические преобразователи (ЭМП). Сейчас же используют статические преобразователи (электронные).
Функции:
регулирование параметров питания асинхронного двигателя в целях:
управления усилием и положением рабочего органа по требуемому закону;
экономии энергии, затрачиваемой на технологический процесс;
уменьшения потерь в процессе преобразования энергии;
обеспечение точного и удобного способа управления двигателем.
Современные частотные преобразователи оснащены устройствами ввода, вывода информации:
дискретный сигнал ввода: старт, стоп, реверс;
дискретный сигнал вывода: аварийный выход;
входные аналоговые сигналы позволяют управлять двигателем, используя стандартные сигналы тока и напряжения;
промышленные интерфейсы позволяют встроить системы управления на базе промышленных полевых шин (RS485 с протоколом MOD, BUS, EitherNet,CAN).

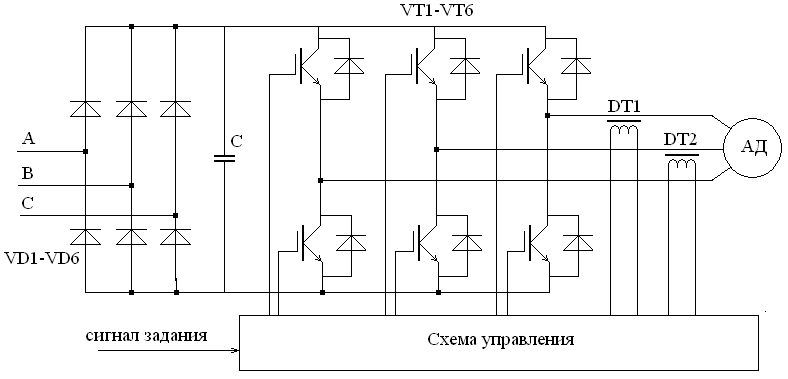

Структурно-функциональная схема:
Рис. 8.5.
Работа схемы:
Диоды VD1 – VD6 выпрямляют сетевое трехфазное напряжение. Конденсатор C сглаживает пульсации, транзисторы VT1 – VT6 формируют импульсный трехфазный сигнал управления двигателем.
Обратная связь по току ОС снимается датчиками DT1, DT2. Схема управления формирует управляющее воздействие для транзисторов. Схема управления по сигналу задания, используя информацию с датчиков тока формирует требуемый закон управления двигателем.
Биполярный транзистор с изолированным затвором.
IGBT (Isolated Gate Bipolar Transistor) – биполярные транзисторы с изолированным затвором. В составе высоковольтных транзисторов входят обратно включенные диоды от выбросов напряжения (обратной полярности).
Задачей преобразователя является сформировать на выходе трехфазное управление, где каждая фаза сдвинута относительно другой на 120˚.
Частота коммутации: 0.5÷ 20кГц;
Частота модуляции: 0÷ 1000Гц.
Выбор частоты коммутации:
Низкая частота, достоинства: малый уровень помех, малый уровень потерь преобразователя.
Низкая частота, недостатки: повышенный шум, вибрация двигателя.
Высокая частота, достоинства: низкий уровень шума, улучшение тепловых и электромеханических показателей двигателя.
Высокая частота, недостатки высокий уровень помех, потери преобразователя, потери в кабеле.
