1.3.2 Обводка чертежа

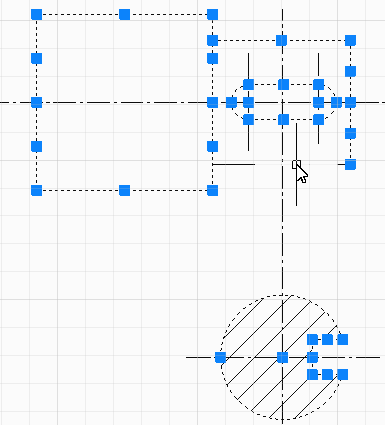

Для изменения толщины линий необходимо их выбрать, указывая на них квадратиком мишени и нажимая левую кнопку мыши. Объекты поменяют вид и появятся синие квадраты - «ручки».

Навести указатель мыши на поле правого окна (Вес линий) на панели Свойства и нажать левую кнопку мыши.

Из предложенного списка выбрать нужную толщину обводки и нажать левую кнопку мыши.

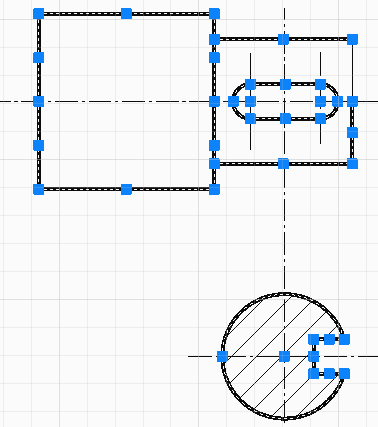

Толщина линий изменится.

Если какой-то объект оказался невыбранным, на него можно указать мишенью и повторить предыдущие действия.

Для снятия режима выбора нажать клавишу Esc.

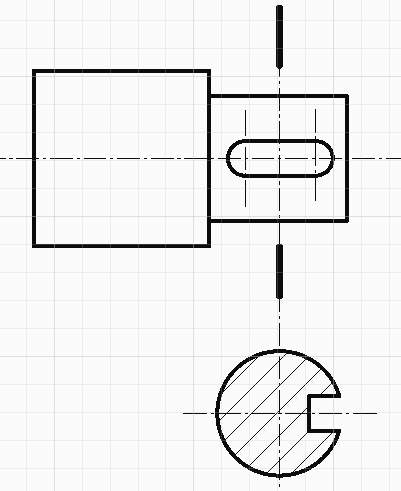

Для прорисовки положения секущей плоскости в меню Черчение выбрать команду Линия по 2 точкам и вычертить отрезки длиной 15…20 мм. Изменить их толщину.

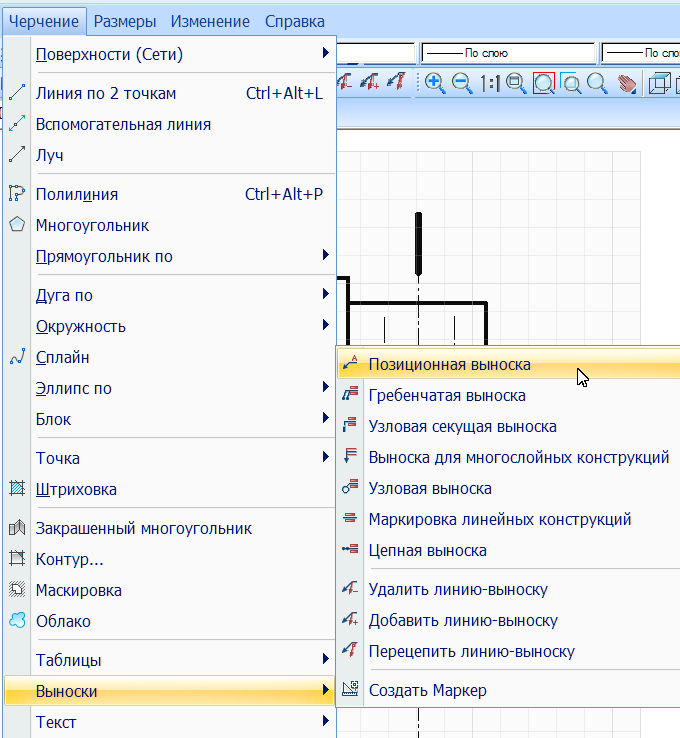

В меню Черчение выбрать закладку Выноски, команду Позиционная выноска и нажать левую кнопку мыши.

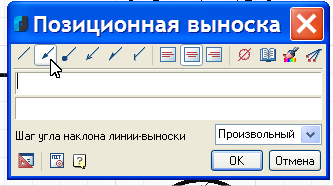

В окне Позиционная выноска выбрать вид выноски, нажать левую кнопку мыши. Затем указать на клавишу ОК и нажать левую кнопку мыши.

Указать начало выноски, нажать левую кнопку мыши. Движением мыши указать конечную точку выноски, нажать левую кнопку мыши.

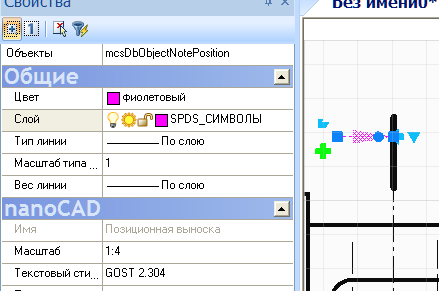

Изменить параметры выноски (размер стрелки, цвет) можно из локальной панели Свойства.

В меню Изменение выбрать команду Свойства и нажать левую кнопку мыши.

Указать на редактируемую выноску и нажать левую кнопку мыши. «Ручки» разного вида позволяют менять параметры выноски.

Для изменения размера стрелки в строке Масштаб выбрать соотношение 1:4 и нажать левую кнопку мыши.

Стрелка изменит размер. Для выхода из режима редактирования нажать клавишу Esc.

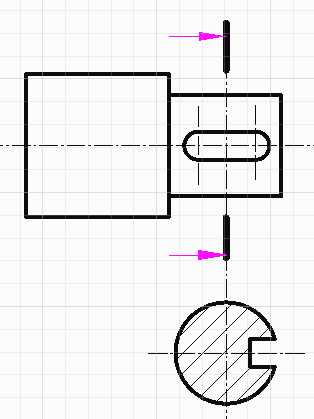

Нарисовать вторую стрелку, используя команды Выноска или Копировать или Зеркало.
