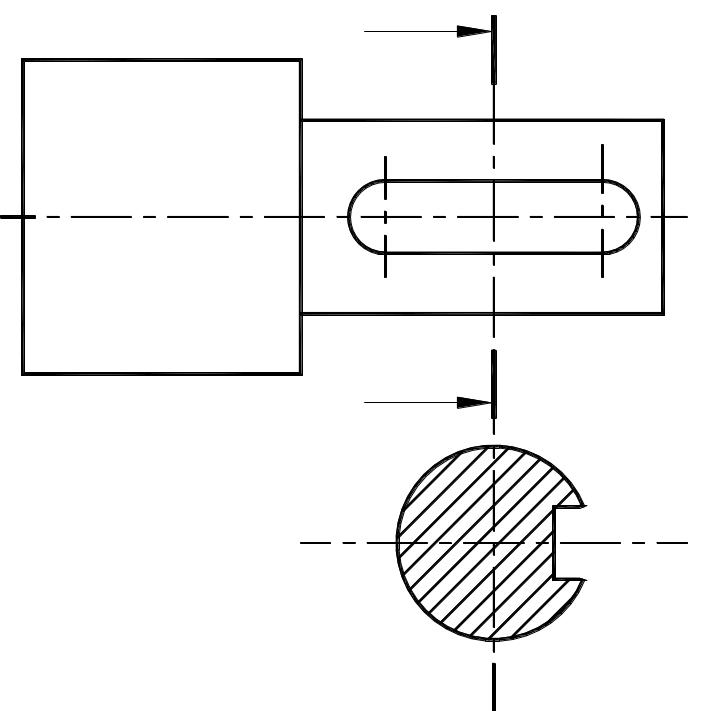

1.1 Подготовка к выполнению чертежа

Изображение на экране

Команда

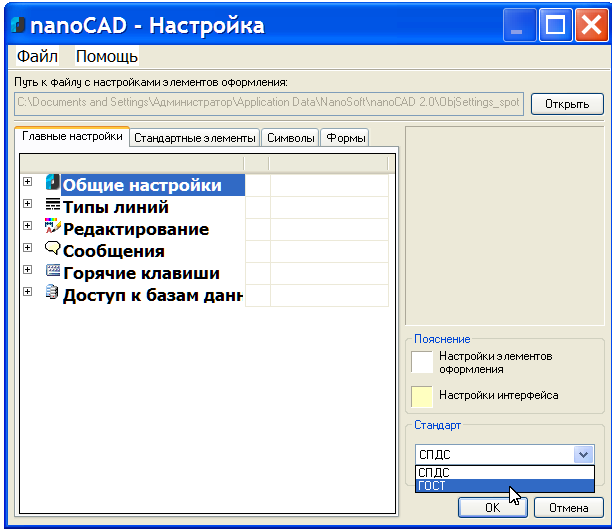

В открывшейся панели указать на значок V и нажать левую кнопку мыши. В открывшемся окне выбрать закладку ГОСТ и нажать левую кнопку мыши. Для выхода из Настроек указать на клавишу ОК и нажать левую кнопку мыши.

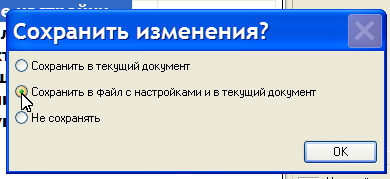

На запрос системы указать курсором на команду Сохранить в файл… и нажать левую кнопку мыши. Указать на клавишу ОК и нажать левую кнопку мыши.

В нижнем правом углу экрана найти пиктограмму масштабов, указать на клавишу m1:100 и нажать левую кнопку мыши.

В открывшемся наборе масштабов выбрать 1:1 и нажать левую кнопку мыши.

В падающем меню ФОРМАТ выбрать команду ЛИМИТЫ и нажать левую кнопку мыши.

На запрос системы:

Левый нижний угол<0,0>:

ввести с клавиатуры значения 0,0 (нажать клавишу Enter).

На запрос системы:

Правый верхний угол<59400,42000>:

ввести с клавиатуры значения 210, 297 (нажать клавишу Enter).

Установлен формат А4

В строке дополнительных режимов рисования указать на клавишу СЕТКА и нажать левую кнопку мыши.

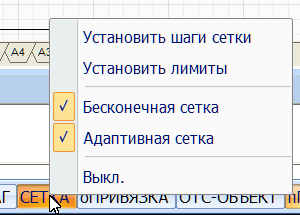

На экране появится сетка, размеры которой можно настроить, указав на клавишу СЕТКА и нажав правую кнопку мыши.

Убрать настройку Бесконечная сетка, указав на значок V, и нажать левую кнопку мыши. Сетка исчезнет с экрана.

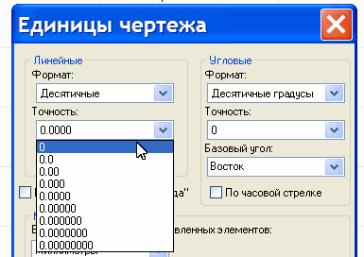

В падающем меню ФОРМАТ выбрать команду Единицы… и нажать левую кнопку мыши.

В окне Единицы чертежа

Указать на значок V в параметре Точность и нажать левую кнопку мыши.

Из предложенного списка выбрать параметр 0.0 и нажать левую кнопку мыши.

Указать на клавишу ОК и нажать левую кнопку мыши.

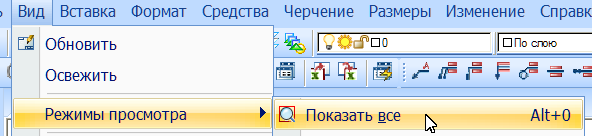

Для показа сетки в установленных лимитах в падающем меню Вид выбрать закладку Режимы просмотра, указать на команду Показать все и нажать левую кнопку мыши.

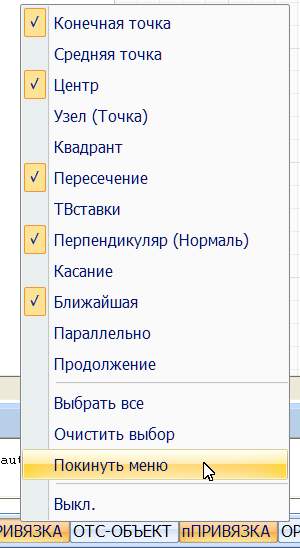

Для настройки привязки указать на клавишу оПРИВЯЗКА и нажать правую кнопку мыши. Из предложенного набора отметить наиболее употребительные виды привязки и выйти из режима, указав на команду Покинуть меню и нажав левую кнопку мыши.

Для комфортной работы полезно активизировать команду пПРИВЯЗКА, указав на нее и нажав левую кнопку мыши.

Также активизировать режимы ОТ (показ толщин линий) и ОШ (показ штриховки)

Клавиши активных режимов имеют желтый цвет.

Изображение на экране

Команда

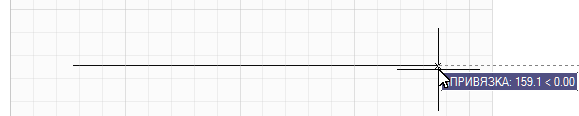

В меню Черчение выбрать команду Линия по 2 точкам и начертить осевую линию главного вида детали.

Левая кнопка мыши – фиксировать положение курсора, правая – оторвать резиновую нить.

Для изменения типа линии навести квадратик мишени на линию и нажать левую кнопку мыши. Появятся синие квадратики «ручки». Объект выбран.

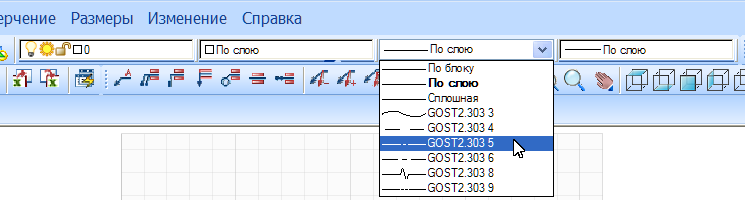

Навести указатель мыши на поле среднего окна (Типы линий) панели Свойства и нажать левую кнопку мыши.

В открывшемся окне выбрать осевую линию и нажать левую кнопку мыши. Нарисованный отрезок поменяет вид. Для выхода из режима редактирования нажать клавишу на клавиатуре Esc.

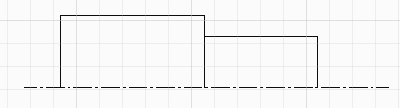

В меню Черчение выбрать команду Линия по 2 точкам и начертить верхнюю часть главного вида.

Повторить команду можно клавишей Пробел.

Левая кнопка мыши – фиксировать положение курсора, правая – оторвать резиновую нить.

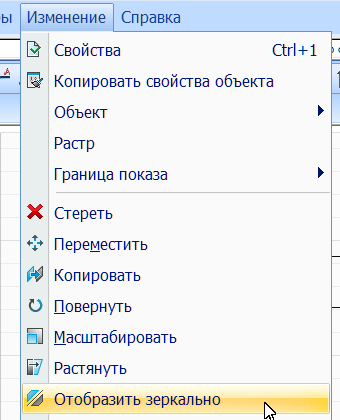

В падающем меню Изменение выбрать команду Отобразить зеркально нажать левую кнопку мыши.

На запрос системы:

Выбор объектов:

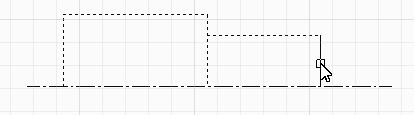

последовательно наводить квадратик мишени на отрезки и нажимать левую кнопку мыши. Выбранные отрезки меняют вид.

Если выбор закончен, нажать клавишу Пробел или Enter.

На запрос системы:

Укажите первую точку отображения линии:

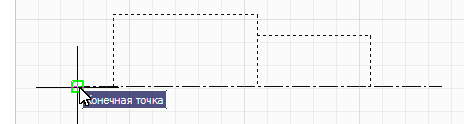

указать любую точку осевой линии, нажать левую кнопку мыши.

На запрос системы:

Укажите вторую точку отображения линии:

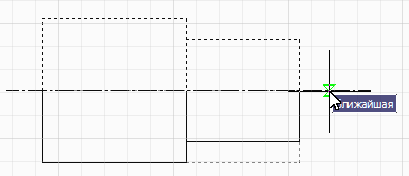

указать любую другую точку осевой линии, нажать левую кнопку мыши.

В ответ на запрос системы:

Удалить исходные объекты? [Да/Нет] <Н>:

нажать клавишу Пробел или Enter.

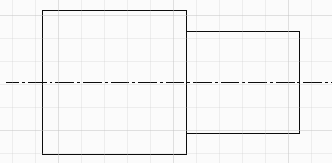

Вращая колесо мыши, увеличить изображение.

В меню Черчение выбрать команду Линия по 2 точкам и начертить осевые линии для прорисовки дуг шпоночного паза. Изменить тип нарисованных отрезков (см. выше).

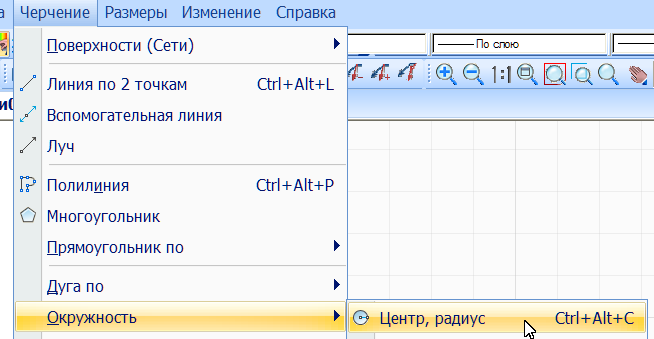

В меню черчение выбрать закладку Окружность, команду Центр, радиус и нажать левую кнопку мыши.

Начертить окружность с центром в пересечении осевых и радиусом, равным половине ширины шпоночного паза.

В меню Изменение выбрать закладку Копировать и нажать левую кнопку мыши.

На запрос системы:

Выбор объектов:

последовательно наводить квадратик мишени на объекты (окружность) и нажимать левую кнопку мыши. Выбранные объекты меняют вид.

Если выбор закончен, нажать клавишу Пробел или Enter.

На запрос системы:

указать на центр окружности и нажать левую кнопку мыши.

На запрос системы:

движением мыши переместить выбранную окружность в новый центр и нажать левую кнопку мыши. Для выхода из режима копирования нажать клавишу Esc.

В меню Изменение выбрать команду Обрезать и на запрос системы:

Выбор объектов:

последовательно наводить квадратик мишени на объекты (режущие кромки и обрезаемые объекты) и нажимать левую кнопку мыши. Выбранные объекты меняют вид.

Если выбор закончен, нажать клавишу Пробел или Enter.

На запрос системы:

навести квадратик мишени на часть окружности, которую нужно обрезать, и нажать левую кнопку мыши.

Навести квадратик мишени на другую часть окружности, которую нужно обрезать, и нажать левую кнопку мыши.

Выйти из режима редактирования, нажав клавишу Esc .

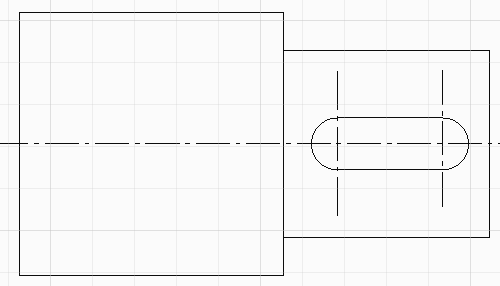

В меню Черчение выбрать команду Линия по 2 точкам и дочертить шпоночный паз.
