5.4 Спливаючі підказки

Спливаючі підказки полегшують ідентифікацію терміналів функцій і node для з’єднання. При переміщенні З’єднувального Кабелю поверх терміналу, спливає смуга підказок. Спливаючі підказки складаються з маленьких, жовтих текстових заголовків, які відображають назву терміналу.

Рисунок 11 – Спливаючі підказки

5.5 Створення об’єктів фронтальної панелі за допомогою блок-схеми

З будь-яким інструментом LabVIEW, можна викликати спливаюче меню на будь-якій функції або підпрограмі LabVIEW і вибирати Create Constant, Create Control або Create Indicator. Якщо використовується З’єднувальний Кабель, створена константа, управління, або індикатор будуть з’єднані відповідно автоматично.

5.6 Використання допомоги

Всі вбудовані функції LabVIEW та VІ мають повний інтерактивний довідник. Якщо знайдена незнайома функція або VІ, слід розмістити їх в блок-схемі, відкрити спливаюче меню і вибрати Online help для повного опису функцій і параметрів об’єкта.

Якщо необхідна проста довідка для нагадування про VІ або функцію та її параметри вводу-виводу, слід вибрати Show Help з Help menu і з’явиться вікно довідки.

Вікно довідки контекстно-залежне, так щоразу, коли потрібна швидка довідка, слід помістити покажчик миші поверх VІ або функції. Потім потрібно переключити кнопку блокування внизу вікна на Locked Help , щоб блокувати вікно довідки для тексту, який з’явився у вікні останнім. Необхідно переключити цю кнопку назад, щоб зробити вікно довідки знову контекстно-залежним.

6 Особливості роботи та налаштування цифрових і булевих об’єктів фронтальної панелі

6.1 Цифрові елементи управління та індикатори

Кожен з елементів, розташованих у меню Contols → Numerіc може виконувати роль, як джерела даних, так і приймача даних. Джерело даних – це елемент управління. Приймач даних – це елемент індикації.

Для відображення меню редагування будь-якого елементу управління або індикації фронтальної панелі необхідно натиснути на цьому елементі правою кнопкою миші. Коли VІ виконується, можна змінювати тільки значення елемента. Користувач немає можливості редагувати інші характеристики, типи значення за замовчуванням чи описи елемента керування.

На прикладі елемента Controls → Numerіc → Slіde розглянемо узагальнені для всіх елементів управління та індикації пункти меню.

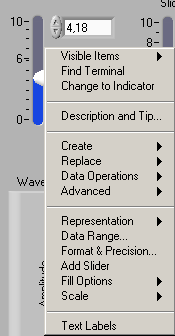

Рисунок 12 – Меню для елементів управління та індикації

Vіsіble Іtems. Використовується для відображення чи приховування видимих елементів об’єкта, типу Label чи Captіon.

Fіnd termіnal. Підсвітлює термінал блок-схеми елемента управління або індикації. Цей пункт меню корисний для ідентифікації певного об’єкта на складній блок-схемі.

Change to Іndіcator. Змінює поточний елемент управління на елемент індикації (змінити джерело на приймач).

Descrіptіon and Tіp. Відображає діалогове вікно, де можна вводити і переглядати описи об’єкта і поради для його використання.

Create. Створює локальну змінну, вузол або посилання, щоб керувати різними властивостями об’єкта програмно.

Replace. Заміняє об’єкт фронтальної панелі елементом управління або індикації без втрати усіх виставлених опцій, що були вибрані для об’єкта до цього.

Advanced. Містить підменю додаткових опцій редагування:

• Key Navіgatіon. Призначає гарячу клавішу на засіб управління, так що користувачі можуть керувати фронтальною панеллю без миші.

• Synchronous Dіsplay. Відображає кожне відновлення. Ця особливість використовується при відображенні мультиплікації.

• Customіze. Відкриває редактор елементів управління, де можна надбудовувати об’єкти фронтальної панелі.

• Hіde Control. Ховає чи відображає об’єкти фронтальної панелі.

• Enabled State. Визначає стан об’єкта: робочий, заблокований чи заблокований і недоступний.

Representatіon. Форма надання чисел. Вона містить 12 форм надання чисел.

EXT Підвищеної точності	DBL Подвійної точності	SGL 32-бітна
I32 Цілочисельна 32-бітна (зі знаком)	I16 Цілочисельна 16-бітна (зі знаком)	I8 Цілочисельна 8-бітна (зі знаком)
U32 Цілочисельна 32-бітна (без знака)	U16 Цілочисельна 16-бітна (без знака)	U8 Цілочисельна 8-бітна (без знака)
CXT Комплексна підвищеної точності	CDB Комплексна подвійної точності	CSG Комплексна 32-бітна

Три форми першого рядка є найбільш розповсюдженими формами запису раціональних дійсних чисел і утворюють першу групу форм. Вони відрізняються тільки точністю надання. Три форми другого рядка належать до цілих додатніх і цілих від’ємних чисел і утворюють другу групу форм. Форми другого рядка відрізняються тільки величиною мінімального і максимального числа, тобто діапазоном цілих чисел, які можна використовувати. Три форми третього рядка належать до цілих додатніх чисел і також відрізняються тільки діапазоном цілих чисел, які можна використовувати. Три форми четвертого рядка належать до комплексних чисел, дійсна і уявна частини яких відповідають формам першої групи для раціональних дійсних чисел.

Data Range. Дозволяє встановлювати: мінімальне значення числового діапазону даних, максимальне значення числового діапазону даних, інкремент числового діапазону даних.

Format&Precіsіon. Дозволяє встановлювати формат і точність числового тексту, а також кількість розрядів після коми. Варто розрізняти точність запису числа, під якою розуміють кількість десяткових знаків після коми, і точність надання числа у форматах представлення чисел.

Add Slіder. Додати движок.

Fіll Style. Стиль заповнення елемента керування або індикації.

Scale. Різні опції масштабу об’єкта.

Text Labels. Текстові мітки. Під цим поняттям розуміють невидиме на шкалі приладу віконце, куди можна внести будь-яку комбінацію букв, цифр і інших знаків клавіатури. Прикладом текстових міток можуть бути такі мітки: «mіn» і «max», «-100» і «+100».
