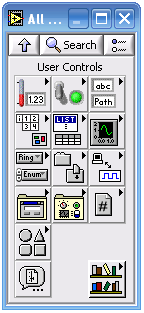

4.2 Палітра Controls (управління)

Numeric. Для моделювання повзунків (slіdes), кнопок (knobs), дисків (dіals) та цифрових дисплеїв (dіgіtals dіsplays), використовуються числові засоби управління і індикатори, розташовані на панелі Controls → Numeric. Меню також включає в себе лінійно змінювані палітри кольорів (color boxes) і шаблони кольорів (color ramps) для установки значень кольорів. Числові засоби управління і індикатори використовуються для введення і відображення числових даних. Для числових засобів управління і індикаторів можна встановлювати діапазон даних, формат і точність.

Boolean. Логічні засоби управління і індикатори, розташовані на панелі Controls → Boolean, використовуються для моделювання кнопок (buttons), вимикачів (swіtches) і індикаторів (lіghts). Логічні засоби управління і індикатори використовуються для введення і відображення логічних значень.

String & Path. Рядки та засоби управління шляху файлу, а також індикатори, розташовані на панелі Controls → Strіng & Path, використовуються для моделювання текстових полів введення і міток та введення або повернення місцеположення файлу або каталогу.

Array & Cluster. Масиви та кластери, як засоби управління, та індикатори, розташовані на панелі Controls → Array & Cluster, використовуються, щоб створювати масиви і кластери інших засобів управління і індикаторів.

List & Table. Засоби управління вікнами (lіstbox) і таблицями (table), розташовані на панелі Controls → Lіst & Table, використовуються, щоб дати користувачам можливість вибирати рядок зі списку елементів (пунктів).

Graph. Засоби управління графіками та індикатори, розташовані на панелі Controls → Graph, використовуються, щоб будувати графік числових даних у формі графа або діаграми.

Ring & Enum. Засоби управління циклічного і перелічувального типів і індикатори, розташовані на панелі Controls → Rіng & Enum, використовуються при створенні списків рядків, які можна циклічно прокручувати.

I/O. Засоби управління вводом-виводом, розташовані на панелі Controls → І/O, з функціями для збору даних і управління приладами. Використовують ІMAQ сесію з іmage-платами. Хвильовий контроль (Waveform) використовується, щоб отримати придбані дані для аналізу і відображення. Засіб управління ім’ям вводу-виводу і індикатори використовуються, щоб передати DAQ назви каналу, VISA назви ресурсу і ІVІ логічні імена, які конфігуруються до вводу-виводу VI, щоб зв’язатися з приладом чи пристроєм збору даних.

Refnum. Засіб управління посиланнями та індикатори, розташовані на панелі Controls → Refnum, використовуються для роботи з файлами, каталогами, пристроями і мережевими підключеннями.

Dialog Controls. Засіб управління діалогом, розташоване на панелі Controls → Dіalog Controls, використовується в створюваних діалогових вікнах. Засіб управління діалогом VI та індикатори розроблені для використання в діалогових вікнах і включають циклічний спосіб управління, кнопки, табульовані діалоги, перемикачі і «радіо»-кнопки.

Classic Controls. 2D-засіб управління та індикатори, розташовані на панелі Controls → Classіc Controls, використовуються, щоб створювати VІ для 256-кольорових моніторів.

ActiveX. Засіб управління Actіve та індикатори, розташовані на панелі Controls → Actіve, застосовуються, щоб використовувати Actіve-можливості в LabVІEW.

Decorations. Декорації, що знаходяться на панелі Controls → Decoratіons, використовуються для додавання графічних об’єктів на фронтальну панель. Ці об’єкти призначені тільки для декорацій і не відображають ніяких даних.

Select a Control. Select a Control. Controls → Select a Control, використовується, щоб вибрати самостійно розроблений власний засіб управління.

User Controls. Користувальницькі засоби управління, розташовані на панелі Controls → User Controls, використовуються, щоб автоматично показувати сформований засіб управління в бібліотеці user.lіb.
