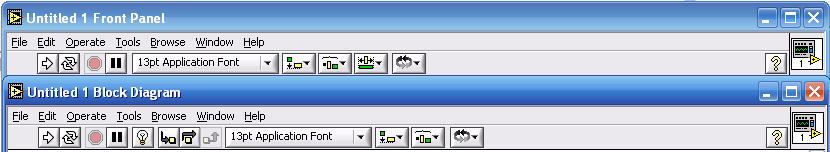

3 Панель інструментів Toolbar

Загальні елементи панелей

Run. Запускає VI. LabVІEW компілює ці VI, у разі потреби. Запустити VІ можна, якщо кнопка Run з’являється як тверда біла стрілка, показана зліва. Тверда біла стрілка також вказує, що можна використовувати VI як subVI, якщо створюється область вікна з’єднувача для VI. На етапі збірки або схеми при наявності помилки зображення стрілки на клавіші розколоте на дві частини.

Run Continuously. Запускає VI в циклі до натискання кнопки стоп або пауза.

Abort Execution. Припиняє роботу VI верхнього рівня. Якщо більш ніж один виконуваний VІ верхнього рівня використовує VI, кнопка недоступна.

Pause. Виконання пауз. Коли натискається кнопка Pause, LabVІEW підсвічує на блок-схемі місце розташування, де призупинено виконання програми. Щоб продовжити виконання VI, потрібно її натиснути знову.

Text Settings. Змінює параметри шрифту для VI.

Align Objects. Вирівнює об’єкти по осях.

Distribute Objects. Розміщує об’єкти рівномірно.

Reorder. Переміщує об’єкти відносно один одного.

Елементи фронтальної панелі

Resize Objects. Змінює розміри самої передньої панелі об’єкта.

Елементи функціональної панелі

Highlight Execution. Відображає анімацію на блок-схемі при виконанні програми.

Step Into. Відкриває вузол і робить паузу.

Step Over. Виконує вузол і робить паузу на наступному вузлі.

Step Out. Закінчує виконання даного вузла і робить паузу. Коли VІ закінчує роботу, дана кнопка тьмяніє.

Operating. Інструмент Управління. Операція заміни значення об’єкта або вибору тексту в межах об’єкта. Використовується, щоб працювати з фронтальною панеллю керування і індикаторами. Інструмент змінюється на при роботі з текстовими елементами.

Positioning. Інструмент Розташуванням. Позиціонування, зміна розмірів, і вибір об’єктів. Використовується, щоб вибирати, переміщати, або змінювати розміри об’єктів. Інструмент змінюється на при зміні розмірів об’єкта.

Labeling. Маркер. Створення та редагування написів. Використовується для введення тексту в ярлики (мітки) або створення вільних ярликів (міток). Інструмент змінюється на , коли створюються вільні ярлики (мітки).

Wiring. З’єднувальний Кабель. З’єднання об’єктів дротами на блок-схемі.

Використовується для з’єднання об’єктів дротами на блок-схемі.

Object Shortcut Menu. Інструмент Об’єктного Спливаючого Меню. Використовується для виклику спливаючого меню об’єкта за допомогою лівої кнопки миші.

Scroll. Інструмент Прокрутки. Використовується для перегляду вікна без використання смуг прокрутки.

Breakpoint. Інструмент Контрольної Точки. Використовується для установки контрольних точок (точок переривань) на VІs, функціях і структурах (вузлах, дротах) і припинення виконання програми в розміщених точках переривання.

Probe. Пробник. Створення дослідження на дротах. Використовується для того, щоб перевіряти проміжні значення в VІ, у випадках сумнівних або несподіваних результатів.

Color Copy. Інструмент Копіювання Кольору. Використовується для копіювання кольору і вставки його за допомогою інструменту кольору Color.

Color. Інструмент Кольору. Використовується для фарбування об’єкта. З його допомогою можна також відобразити передній план і фон об’єкта.
