3 Перетворення числа в рядок. Функція Format Into String

Функція Format Into String перетворює дані різних типів в рядок.

Наприклад, якщо необхідно отримати у вигляді одного рядка слово «Напруга» і чисельне значення, слід зібрати такий ВП (рис. 5)

Рисунок 5 – Приклад реалізації функції Format Into String

Далі, для визначення формату перетвореного числа, в контекстному меню можна вибрати пункт Edit Format String (або просто двічи натиснути мишею на іконці функції). За замовчуванням формат числа дробовий.

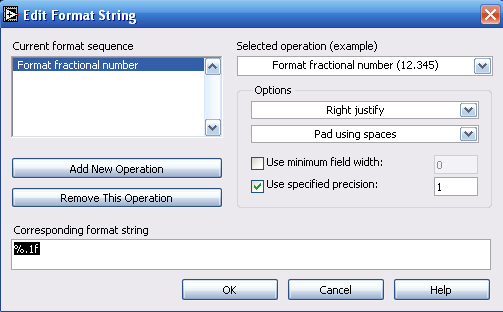

У діалозі (рис. 6) можна змінити формат відображення для кожного вхідного параметра: подання числа, вирівнювання, точність. У даному прикладі виберемо кількість знаків після коми (use specified precision).

Рисунок 6 – Діалогове вікно для зміни формату відображення кожного вхідного параметра

Після виходу з діалогу на блок діаграмі з’явитися рядок-шаблон для виводу (рис. 7). У даному випадку %.1f означає виведення числа в дробовому вигляді з 1 знаком після коми.

Рисунок 7 – Рядок-шаблон для виводу

Для отримання більш докладної інформації про синтаксис форматів, слід звернутися до вбудованої в LabVIEW довідкової інформації (LabVIEW Help).

Є можливість збільшити кількість параметрів, змінивши розміри іконки.

4 Перетворення рядків в числові дані

Для перетворення рядка в числові дані слід використовувати функцію Scan From String.

Функція Scan From String перетворює рядок, що містить допустимі числові символи, такі як «0» - «9», «+», «-», «е», «Е» і роздільник «.», у дані числового формату. Функція починає перегляд рядка, що подається на поле введення даних input string з номера символу, що задається на поле initial search location. Грунтуючись на форматі рядка, функція може переглядати вхідний рядок і шукати різні типи даних, такі як числові або логічні дані. Для збільшення кількості полів виводу даних слід змінити розмір іконки функції.

Наприклад, при значеннях на полях вводу даних «Напруга: 14,1» функція видає результат 14.1, як показано на рисунку 8.

Рисунок 8 – Рядок-шаблон для виведення

У форматі рядка % – вказує початок формату рядка, f – вказує тип даних з плаваючою комою. Для створення і редагування формату рядка слід в контекстному меню вибрати пункт Edit Scan String.

5 Таблиці

Елемент управління Таблиця, розташований в палітрі Controls => List & Table, призначений для створення таблиць на фронтальній панелі. Кожна комірка знаходиться в рядку і стовпці таблиці. Тому таблиця є двовимірним масивом рядків. На рисунку 9 показана таблиця та її складові частини.

1 – Комірка таблиці 2 – Заголовок стовпця 3 – Вертикальна смуга прокрутки 4 – Горизонтальна смуга прокрутки 5 – Заголовок рядка 6 – Індекс по горизонталі 7 – Індекс по вертикалі

Рисунок 9 – Таблиця і її складові частини

Для ініціалізації значень елементів таблиці використовується інструмент управління або вводу тексту, за допомогою яких достатньо ввести текст у виділену комірку.

Таблиця є двовимірним масивом рядків. Для її використання як елемента індикації, необхідно двовимірний масив чисел перетворити в двовимірний масив рядків.

Приклад 1:

Сортування стовпців таблиці за зростанням.

Для того, щоб була можливість сортувати різні стовпчики таблиці за зростанням, необхідно обробити таблицю в ВП наступним чином. Саме сортування здійснюється за допомогою функції Sort ID Array, яка знаходиться в палітрі Functions => Array.

Ця функція сортує елементи одновимірного масиву за зростанням. Якщо масив складається з кластерів, функція сортує масив по першім елементам кластерів. У зв’язку з цим таблицю слід перетворити в масив таким чином, щоб стовпець, який цікавить користувача, став першим. І потім сформувати з отриманого масиву кластер, який і потрібно сортувати.

Після здійснення сортування кластер слід перетворити в масив і повернути стовпці на свої первинні місця.

Отже, створимо саму таблицю і цілочисельний елемент управління, який буде вказувати стовпець для сортування. Заповнимо таблицю довільними даними.

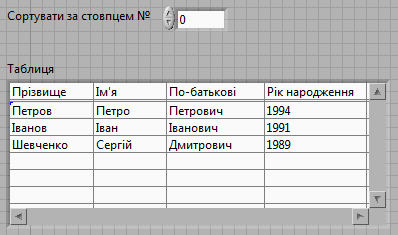

Рисунок 10 – Приклад заповненої даними таблиці

За замовчуванням заголовки стовпців і рядків не видимі. Щоб заголовки стовпців стали видимі у властивостях таблиці (діалогове вікно властивостей викликається з контекстного меню пунктом Properties) необхідно поставити прапорець навпроти Show Column Headers. Крім цього, щоб з’явилася можливість редагувати заголовки, необхідно включити в контекстному меню таблиці опцію Editable Headers.

Як здійснити зрушення стовпця, за яким буде проводитися сортування? Зрушення стовпця здійснюється за допомогою Rotate ID Array з тієї ж палітри Functions => Array.

Одновимірний масив, який подається на вхід функції Rotate ID Array, є рядками таблиці. Кожний рядок отримується за допомогою циклу For.

Якщо для кожного рядка окремо поміняти елементи місцями, то в цілому в таблиці місцями поміняються стовпці. Припустимо, як і на рисунку 10, необхідно сортувати таблицю за третім стовпцем (відлік починається з нуля). Інакше кажучи, цей стовпець треба помістити на перше місце. Функція Rotate ID Array переміщує n елементів з початку в кінець, якщо n > 0. І навпаки, переміщує n елементів з кінця на початок, якщо n < 0. Якщо на вхід n поданий 0, функція рядок не змінює. Стовпці таблиці треба зрушити на 2 стовпці вліво до сортування, і на 2 стовпці вправо після.

Тому до використання функції сортування необхідно подати -2 на вхід n функції Rotate ID Array, а після +2.

Перетворення масиву в кластер і кластера в масив здійснюють функції Array To Cluster і Cluster To Array відповідно. При перетворенні кластера в масив ніяких додаткових операцій проводити не потрібно. А при перетворенні масиву в кластер слід вказати розмір кластера. Передбачається, що структура таблиці відома заздалегідь. Виконується це через пункт cluster size контекстного меню функції. У даному випадку розмір кластера дорівнює 4.

Отже, таблицю розбито на окремі рядки. У кожному рядку в циклі For замінені місцями стовпці. Сформовано з елементів рядка кластер. На виході з циклу For зібрано з кластерів масив. Відсортовано масив кластерів за першим елементом в кластері. Знову використано цикл For, в якому з кожного елемента масиву кластерів отримано одновимірний масив. Замінено місцями стовпці назад. На виході циклу For зібрано відсортовані рядка в таблицю. Залишається вивести цей результат в ту ж таблицю. Варіант з новою таблицею на фронтальній панелі у вигляді елемента індикації, безумовно, можливий. Однак такий спосіб відображення інформації при роботі з таблицями з цілком зрозумілих причин не є загальноприйнятим. Необхідно, щоб відсортована таблиця відображалася в початковій таблиці. У таких випадках зручно використовувати локальні змінні. Локальну змінну для будь-якого елемента управління або індикації можна створити з контекстного меню елемента, вибравши пункт Create => Local Variable. Цей пункт контекстного меню доступний як на фронтальній панелі, так і на блок-діаграмі. Після створення локальної змінної, її термінал з’явиться поруч з терміналом елемента управління або індикації на блок-діаграмі (рис. 11).

Рисунок 11 – Локальна змінна і елемент управління/індикації

Локальну змінну можна використовувати в будь-якому місці блок-діаграми (якщо це не суперечить логіці виконання програми). Її можна використовувати як для читання даних, так і для запису. У якості останнього необхідно використовувати локальну змінну, з’єднавши її з отриманою відсортованою таблицею.
