2.1 Поодинокий графік осцилограм

Поодинокий графік осцилограм працює з одновимірними масивами і представляє дані масиву у вигляді точок на графіку, з приростом по осі X, рівним 1, і початком в точці х = 0. Графіки також відображають кластери, з встановленим початковим значенням х, Δх і масивом даних за шкалою Y.

У прикладі, показаному на рисунку 6, використаний Expression Node (Вузол виразів) розташований в Function => Numeric. Функція mod обчислює залишок від ділення двох цілих чисел.

Рисунок 6 – Приклад роботи поодинокого графіка осцилограм

2.2 Графік множини осцилограм

Графік множини осцилограм працює з двовимірними масивами даних, де кожен рядок масиву є поодинока осцилограма даних, і представляє дані масиву у вигляді точок на графіку, з приростом по осі X, рівним 1, і початком в точці х = 0.

Приклад 1:

Графік множини осцилограм.

У прикладі на рисунку 7 використана функція Quotient & Remainder (розташована в палітрі Functions => Numeric), яка обчислює частку та залишок (аналогічно mod) двох чисел.

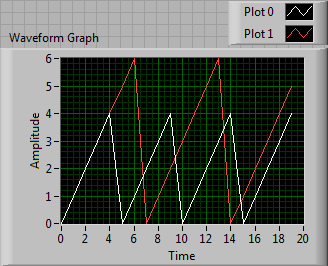

Рисунок 7 – Приклад роботи графіка множини осцилограм

Для того, щоб мати можливість налаштувати вид обох функцій необхідно за допомогою інструменту переміщення змінити розмір панелі керування властивостями осцилограм.

Для представлення кожного стовпця двовимірного масиву даних у вигляді осцилограми на графіку необхідно з’єднати масив з терміналом графіка, потім натиснути правою кнопкою миші на поле графіка і вибрати пункт контекстного меню Transpose Array (транспонування масиву).

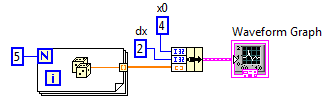

Графіки множини осцилограм також відображають кластери, що складаються з початкового значення х, Δх і двовимірного масиву даних за шкалою Y. Графік представляє дані за шкалою Y у вигляді точок з приростом Δх по осі Х і початком в точці х = 0. Приклад показаний на рисунку 8.

За допомогою контекстного меню панелі управління властивостями осцилограм можна налаштувати вигляд крапок на графіку, наприклад зробити їх круглими.

Графіки множини осцилограм відображають також і кластери з встановленим початковим значенням х, Δх і масивом даних, що містить кластери. Кожен кластер містить масив точок, що відображають дані за шкалою Y. Для створення масиву кластерів слід використовувати функцію Bundle, яка об’єднує масиви в кластери. Далі, за допомогою функції Build Array створюється масив кластерів. Можна також використовувати функцію Build Cluster Array, яка створює масив кластерів з певними полями вводу даних.

Рисунок 8 – Приклад відображення кластерами графіка множини осцилограм

2.3 Поодинокі двокоординатні графіки осцилограм

Поодинокий двокоординатний графік осцилограм працює з кластерами, що містять масиви х і у. Двокоординатний графік осцилограм також сприймає масиви точок, де кожна точка є кластером, що містить значення за шкалами Х і Y.

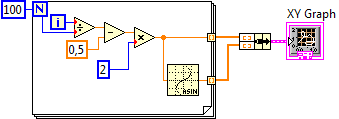

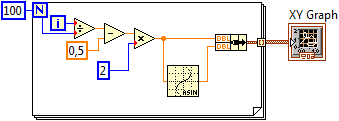

Обидві, показані на рисунку 9, блок-діаграми при виконанні виводять однакові графіки. Зверніть увагу на відмінність типів даних: кластер з двох одновимірних масивів і масив з кластерів, що містять пару числових значень.

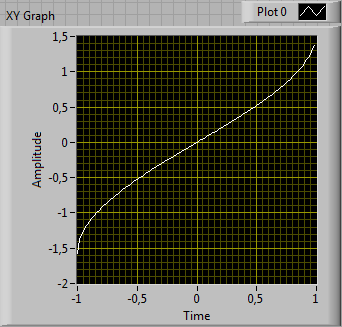

Рисунок 9 – Приклад поодинокого двокоординатного графіка осцилограм
