3 Математичні функції (поліморфізм)
Для виконання найпростіших математичних операцій над елементами масиву можна використовувати стандартні функції, які розміщено в палітрі Functions => Numeric. Всі вони є поліморфними. Це означає, що на поля введення цих функцій можуть надходити дані різних типів (скалярні величини, масиви). Наприклад, можна використовувати функцію Add для додавання скалярної величини до масиву або складання двох масивів:
1) Якщо на одне поле введення даних функції Add подати скалярную величину 2, а інше поле з’єднати з масивом, то функція додасть 2 до кожного елементу масиву.
2) Якщо на вхід функції Add подати два масиви однакової розмірності, функція складе кожен елемент першого масиву з відповідним елементом другого.

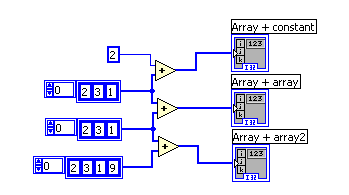

3) Якщо за допомогою функції Add скласти два масиву різного розміру, то функція складе кожен елемент першого масиву з відповідним елементом другого і видасть результат у вигляді масиву з розміром меншого з двох вихідних (рис. 7).
|
|
Рисунок 7 – Приклад використання функції Add
У LabVIEW, на відміну від більшості мов програмування, для того щоб робити обчислення з елементами масивів, не потрібно використовувати цикл. Більшість функцій поліморфні і працюють з масивами так само як зі скалярними величинами. Наприклад, для обчислення синуса від кожного елемента масиву достатньо подати цей масив на вхід відповідної функції (рис. 8).
Рисунок 8 – Приклад обчислення синуса від кожного елемента масиву
4 Основні функції роботи з масивами
Для роботи з масивами призначені наступні функції з палітри Functions => Array:
Таблиця 1 – Функції для роботи з масивами
Вид елемента |
Опис |
1 |
2 |
|
Array Size –повертає вектор розмірів масиву. Якщо масив n-мірний, на виході функції Array Size буде вектор з n елементів. Так для одновимірного масиву з трьох елементів функція Array Size видасть значення 3, для двомірного розміром 5×10 результатом роботи функції буде вектор з двох елементів 5 і 10. |
|
Index Array – видає елемент, відповідний індексу, значення якого подається на поле введення index. Функцію Index Array можна використовувати для виділення рядка або стовпця з двовимірного масиву і подальшого подання у вигляді подмассіва. Для цього треба подати двовимірний масив на поле введення даних функції. Функція Index Array повинна мати два поля index. Верхнє поле index вказує рядок, а нижнє поле – стовпець. Можна задіяти обидва поля index для вибору окремого елемента або тільки одне поле, для вибору рядка або стовпця. |
1 |
2 |
|
Replace Array Subset – замінює частину масиву, тобто поміщає значення або масив, поданий на термінал new element/subarray в вихідний масив за координатами в полях index. Якщо не приєднувати значень до терміналів index для якої-небудь координати, то будуть замінені всі елементи за цією координатою. Вихідний масив буде мати однакову розмірність і розмір зі вхідним. |
|
Insert Into Array – вставляє елемент або масив у вихідний масив за координатами вказаними в полях index. Якщо не приєднати провідники до терміналів index, то нові елементи додадуться в кінець масиву. |
|
Delete From Array – видаляє елементи з масиву починаючи з номера елемента index і довжиною length. На виході результуючий масив і видалена частина. |
|
Initialize Array – створює масив заданої розмірності, в якому кожен елемент ініціалізований значенням поля введення даних element. Для збільшення розмірності масиву достатньо додати поля введення даних, розтягнувши вузол функції. Наприклад, якщо для функції Initialize Array задані наступні значення параметрів: на поле element подається значення 4, а на поле dimension size значення 3, то на виході вийде одновимірний масив, що складається з трьох елементів рівних 4. |
|
Array Subset – видає частина масиву, починаючи з індексу, що надійшов на поле index, і довжиною, зазначеною в полі length. Коли до цієї функції приєднується масив, вузол змінює розмір, автоматично створюючи пару терміналів index і length для кожної координати масиву. |
1 |
2 |
|
Build Array – об’єднує кілька масивів або додає елемент в n-мірний масив. Зміна розміру іконки функції збільшує кількість полів введення даних, що дозволяє збільшити кількість елементів, що додаються. Наприклад, можна отримати з двох одновимірних масивів двовимірний:
Для об’єднання вхідних даних у масив тієї ж розмірності достатньо клацнути правою кнопкою миші на функції і вибрати з контекстного меню пункт Concatenate Inputs.
|
.
.
