1 Створення масиву елементів управління та індикації

Для створення масиву елементів управління або індикації даних необхідно вибрати шаблон масиву з палітри Controls => Array & Cluster і помістити його на фронтальну панель. Потім в шаблон масиву помістити елемент управління або індикації даних (рис. 1). При цьому термінал елемента на блок-діаграмі набуде кольору, що відповідає типу даних елементів масиву.

Помістити елемент в шаблон масиву слід до того, як він буде використовуватися на блок-діаграмі. Якщо цього не зробити, то шаблон масиву не буде ініційовано, і використовувати масив буде не можливо.

Подібним чином можна створити масив-константу. Для цього необхідно вибрати шаблон Functions => Array => Array constant і помістити в нього константу необхідного типу.

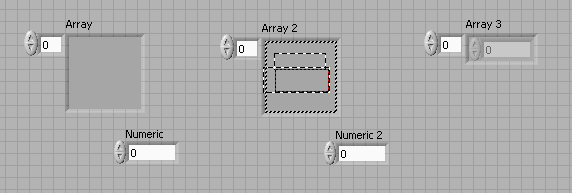

Рисунок 1 – Створення масиву

На фронтальній панелі масив представлено двома областями: зона індексу і зона видимості елементів. Відразу після створення масиву видно тільки один елемент. Для того щоб побачити кілька елементів масиву необхідно за допомогою інструменту переміщення розтягнути зону видимості елементів у горизонтальному або вертикальному напрямку.

На рисунку 2 показаний масив, що складається з елементів управління Controls => Boolean => Push Button. Властивості елементів, що входять в масив, можна редагувати безпосередньо в зоні видимості елементів, нібито елемент управління або індикації перебуває поза масивом. Наприклад, для елементів управління змінити розмір (рис. 3).

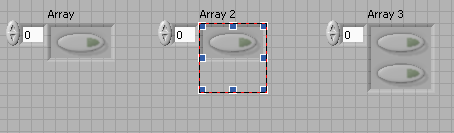

Рисунок 2 – Масив, що складається з логічних елементів управління

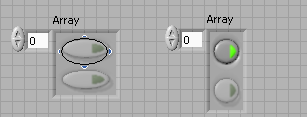

Рисунок 3 – Зміна розміру елементів управління

У всіх елементів масиву розрізняються тільки їх значення, а всі властивості: розмір, колір, точність, представлення тощо можуть бути тільки однаковими. При зміні властивості у одного з елементів масиву, змінюються властивості всіх елементів.

У зоні індексу задається номер елемента масиву, починаючи з якого показуються елементи масиву в зоні видимості елементів, тобто індекс лівого верхнього відображеного елементу. За замовчуванням це значення 0. Це означає, що елементи масиву показані, починаючи з нульового елемента. Змінюючи значення індексу можна спостерігати будь-яку послідовну ділянку масиву.

Для видалення зони індексу необхідно викликати контекстне меню і вибрати пункти Visible Items => Index Display.

2 Двовимірні масиви

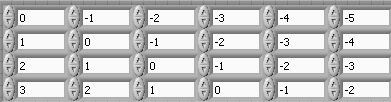

Двовимірний (2D) масив – це прямокутна таблиця (матрицю). Кожен елемент двомірного масиву характеризується двома індексами. Приклад двовимірного масиву розмірністю 6×4 показаний на рисунку 4.

Для збільшення розмірності масиву необхідно натиснути правою кнопкою миші на елемент індексу і вибрати з контекстного меню пункт Add Dimension.

Рисунок 4 – Двовимірний масив розмірністю 6×4

Також можна використовувати інструмент переміщення. Для цього треба просто змінити розмір елемента індексу. Таким чином, можна збільшити розмірність масиву з одновимірного до двовимірного і вище, при цьому зона видимості елементів стає двовимірною (рис. 5).

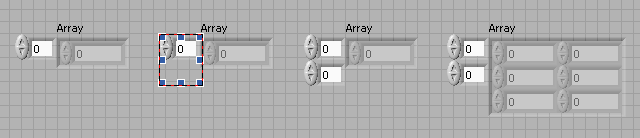

Рисунок 5 – Збільшення розмірності масиву

Для масивів розмірністю від 3 і вище в зоні видимості елементів показується двомірний зріз масиву. При цьому числа в елементі індексу вказуватимуть індекс (координати) лівого верхнього елемента.

На блок-схемі масив зображується потовщеним провідником, товщина якого залежить від розмірності масиву (рис. 6).

	Одновимірний масив
	Двовимірний масив
	Тривимірний масив

Рисунок 6 – Зображення масиву на блок-схемі

Колір провідника відповідає типу елементів масиву. При використанні масивів для узгодження типів джерела і приймача даних достатньо щоб вони мали однакову розмірність, і елементи масивів були одного типу.
