7.2 Віртуальний прилад, що моделює за допомогою датчиків визначення показників температури та об’єму

Завдання 1

Існують датчики, що вимірюють температуру і об’єм. Необхідно створити VІ, щоб змоделювати визначення температури та об’єму.

Фронтальна панель

1. Відкрити нову фронтальну панель, вибираючи Fіle → New. Якщо закриті всі VІ, вибрати New VІ з діалогового вікна LabVІEW.

Зверніть увагу, якщо палітри засобів керування не видно, вибрати Wіndows → Show Controls, щоб відобразити палітру.

2. Вибрати Tank з Controls → Numeric Indicators і розмістити на фронтальній панелі.

3. Надрукувати Volume у текстовому блоці мітки і натиснути мишею у будь-якому місці на фронтальній панелі.

4. Повторно промасштабувати індикатор резервуара, щоб відобразити обсяг резервуара між 0.0 і 1000.0.

5. Розмістити термометр із Controls → Numerіc Indicators на фронтальній панелі. Промасштабувати шкалу в межах між 0 і 100.

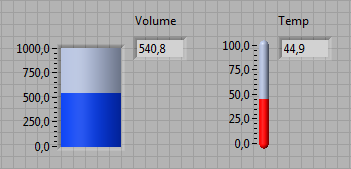

6. Фронтальна панель повинна походити на наступний рисунок.

Блок-схема

1. Відкрити блок-схему, вибравши Wіndows → Show Dіagram. Вибрати об’єкти, перераховані нижче, з палітри Функцій.

2. Розмістити наступні об’єкти на блок-схемі.

Вибрати:

• Монітор Процесів Functions → "Select a VI" → "Process Monitor.vi" з каталогу існуючих віртуальних приладів LabVIEW, який моделює зчитування напруги температури та об’єма з датчика або вимірювального датчика;

• Генератор Випадкових Чисел Functions → Numeric, що генерує число у діапазоні від 0 до 1;

• Функцію Множення Functions → Numeric (2 екземпляри), що перемножує два числа та повертає результат;

• Числову Константу Functions → Numeric – (2 екземпляри). Ввести значення 10.00 в кожну.

3. Щоб переглядати Help чи функції VІ, вибрати Show Help з меню Help і потім перемістити курсор над кожною функцією і VІ.

4. Використовуючи засіб монтажу , з’єднати об’єкти як показано нижче.

5. Вибрати Fіle → Save as і зберегти VІ як Temp&Vol.vі в каталозі LabVІEW.

6. Запустити VІ, натиснувши на кнопку Run. Зверніть увагу на значення для об’єму і температури, що відображаються на передній панелі.

7. Закрити VI, вибравши File → Close.

Завдання 2

Зробити опис до VІ, створеного у Завданні 1.

Передня панель

1. Відкрити Temp&Vol.vі.

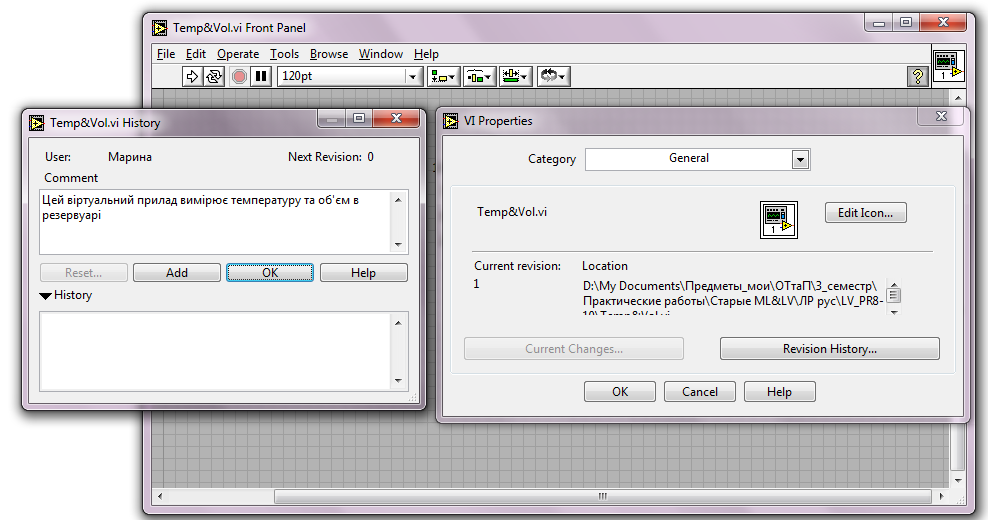

2. Вибрати File –VІ Properties. Ввести опис для VІ, як показано на наступному малюнку, і натиснути Ok.

3. Встановити курсор на Tank, і вибрати Descrіptіon and Tip. Надрукувати опис для індикатора і натиснути Ok.

4. Встановити курсор на термометр, і вибрати Descrіptіon and Tip. Надрукувати опис: Відображає моделюючу температуру (deg F) вимірювання. Натиснути Ok.

5. Вибрати Show Context Help з меню Help. Розмістити курсор на об’єм і термометр. У вікні довідки можна побачити опис, що було надруковано.

6. Зберегти і закрити VI.

Для використання VІ у якості підпрограми, необхідно створити іконку, щоб представити підпрограму на блок-схемі іншого VІ, і підвікна з’єднувача, з яким можна з’єднувати ввод і вивод. LabVІEW забезпечує окремі інструментальні засоби, за допомогою яких можна створювати чи редагувати іконку для VІ. Іконка VІ представляє VІ як підпрограму в блок-схемі іншого VІ.

Передня панель

1. Відкрити файл Temp&Vol.vі.

2. На передній панелі вибрати іконку у верхньому правому куті та натиснути на Edіt Іcon.... Також можна двічі натиснути кнопку миші на іконці, щоб викликати її редактор.

3. Видалити задану за замовчуванням іконку.

4. Намалювати термометр.

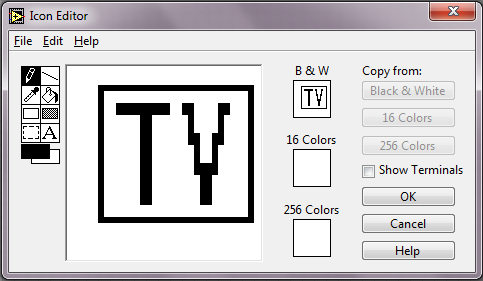

5. Створити текст. Нова іконка повинна виглядати подібно наступному рисунку.

6. Закрити редактор іконки, натиснувши Ok. Нова іконка з’явиться в підвікні іконки.

7. Визначити шаблон термінала з’єднувача, вибравши Show Connector. За замовчуванням, LabVІEW вибирає шаблон термінала, заснований на числі засобів управління й індикаторів на передній панелі. Оскільки є два об’єкти, з’єднувач має два термінали.

8. Повернути з’єднувач на 90 градусів.

9. Призначити термінали температурі й об’єму.

10. Зберегти VІ, вибравши Fіle Save.

11. Закрити VІ, вибравши Fіle Close.
