Графические примитивы. Создание примитивов.
В CorelDraw имеется несколько классов четко определяемых графических объектов под общим названием "графические примитивы" .
Инструменты Прямоугольник (Rectangle) и 3 точечный прямоугольник (3 Point Rectangle) .
Инструмент Прямоугольник служит для создания любых прямоугольников и квадратов, в том числе с закругленными углами, а инструмент 3 точечный прямоугольник служит для создания любых прямоугольников и квадратов по трем точкам и под любым углом.Если требуется создание прямоугольника из центральной точки, то следует удерживать клавишу <Shift>. Для рисования квадрата необходимо использовать клавишу <Ctrl>. Двойной щелчок на инструменте Прямоугольник создает прямоугольник по формату текущей страницы, его можно в дальнейшем использовать для создания фонового изображения.
Инструмент Эллипс и 3 точечный эллипс.
Инструмент Эллипс предназначен для рисования эллипсов и окружностей. Эллипс рисуется из угла прямоугольника, в который он вписывается. Для рисования эллипса из центра должна быть нажата клавиша <Shift>, а для получения окружности - клавиша <Ctrl>.
И
нструменты
группы Объект.
Три инструмента, а именно: Полигон (Многоугольник), Миллиметровка (Координатная бумага), Спираль, объединены в группу Объект.
Инструмент Полигон.

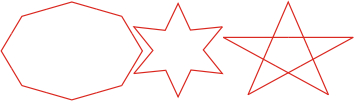

П
олигон
следует понимать как геометрический
объект с заданным числом сторон. Вариантом
многоугольника является звезда, у
которой точки соединяются, пересекая
площадь выпуклого многоугольника, в
который она вписана. При нажатой клавише
<Ctrl> создается правильный многоугольник,
у которого все стороны равны.
Инструмент Миллиметровка.
Инструмент Миллиметровка (Координатная бумага) позволяет быстро создать решетку (совокупность прямоугольников) с заранее заданными параметрами. Такую решетку можно представить в качестве координатной основы для диаграммы или графика.

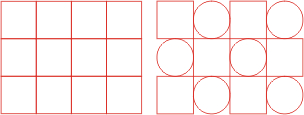

Е
динственным
параметром этого инструмента является
размерность решетки. Поле Число ячеек
по ширине позволяет установить ширину
решетки по числу ячеек, а поле Число
ячеек по высоте - высоту решетки по числу
ячеек. Для создания решетки с квадратными
ячейками следует удерживать нажатой
клавишу <Ctrl>.
И
нструмент
Спираль
Предназначен для создания спирали - геометрического объекта в виде непрерывной кривой с определенным радиусом и числом завитков.
Стандартные фигуры.
Примитивы этого класса предназначены для быстрого построения часто встречающихся в практической работе графических фрагментов. Класс разделен на пять подклассов: 1 - базовые фигуры; 2 - стрелки; 3 - элементы блок-схем; 4 - звезды; 5 - выноски.
Построение стандартных фигур распадается на две операции: собственно построение и настройка формы. У большинства стандартных фигур при выделении появляется дополнительный цветной маркер в форме маленького ромбика - маркер-модификатор.
Инструмент Масштаб и инструмент Рука.
Н
а
стандартной панели инструментов имеется
раскрывающийся список функций изменения
масштаба.
Инструмент Масштаб предназначен для масштабирования всего изображения.
Инструмент Рука предназначен для навигации по изображению, он позволяет перемещать все изображение целиком.
