В С Т У П

Розмаїття завдань, що постають перед архітектором, вимагає від нього використання великої кількості засобів інформації, які могли би дати реалістичне уявлення про складність окремих архітектурних об’єктів. Вирішальну роль у цьому відіграють архітектурні креслення, котрі розкривають об’ємно-планувальну структуру, зовнішній та внутрішній вигляд будівлі, окремі архітектурні деталі.

Комплекс взаємопов’язаних креслень з обґрунтуваннями і розрахунками майбутньої будівлі називається архітектурно-будівельним проектом. Залежно від його характеру та стадії проектування він може містити різні види ортогональних, аксометричних і перспективних креслень, а також моделі й макети.

Можна виділити наступні типи архітектурних креслень: робочі, демонстраційні, обмірні та навчальні. Усі типи архітектурних креслень включають необхідні проекції для повної характеристики будівель: генеральні плани (генплани), розгортки забудови вулиць, плани поверхів, фасади, розрізи, розгортки стін, фрагменти фасадів, перспективи, деталі.

У даних методичних указівках детально розглядається фасад архітектурного об’єкта як основна образно-пластична характеристика архітектурного об’єкта (пам’ятки архітектури).

Фасади – це фронтальні ортогональні проекції будівлі, тобто його вигляди з різних боків (рис. 1). Вони дають уявлення про структуру об’єкта, його загальну форму, вертикальні і горизонтальні членування, світлотіньову характеристику, фактуру огороджувальних поверхонь, а також про зв’язки будівлі з довкіллям. Креслення фасадів відображають кольори стін та архітектурних деталей.

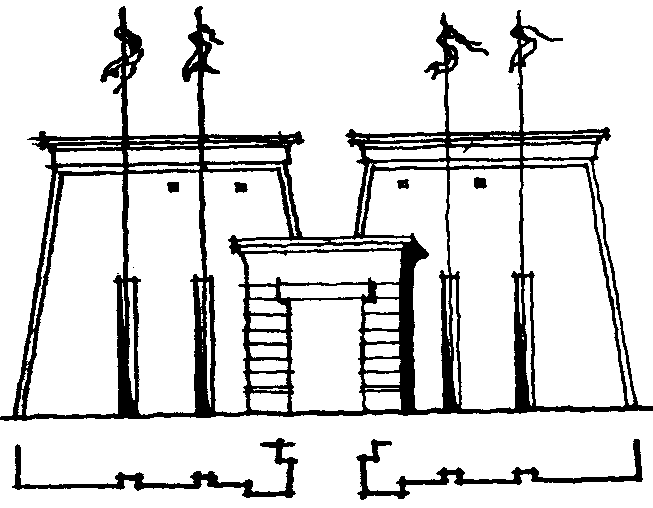

Рис. 1. Фасад єгипетського храму

Фасади в архітектурно-будівельних кресленнях виконуються у масштабах 1:200; 1:100; 1:50; 1:20. Вони викреслюються олівцем, а потім обводяться тушшю. Якщо необхідно виявити об’єм та пластику будівель, фактуру поверхонь, світлотінь, використовується гнучка техніка відмивання тушшю або аквареллю. Застосовуються й інші графічні прийоми: штрихування пером, рейсфедером, рапідографом, а також „сухий пензель”, ілюмінування аквареллю, гуашшю, темперою. Проте найбільш універсальною класичною технікою моделювання фасадів є відмивання розведеною чорною тушшю. Техніка відмивання дає змогу показати тонкі світлотіньові градації і рефлекси.

Для виявлення масштабу довкілля зазвичай використовують антураж та стафаж. Вони часто виконуються в іншій техніці. Так, для зображення дерев і чагарників часто застосовують „сухий пензель”, рисунок пером або інші графічні прийоми.

Люди, тварини, карети, автомобілі тощо можуть виконуватись як графічно, так і за допомогою аплікації.

У даних методичних указівках будуть розглянуті питання щодо компонування на підрамнику, особливості повітряної перспективи та її моделювання розведеною тушшю, побудова й моделювання падаючих тіней. Особлива увага приділятиметься стилістичним особливостям і зображенню фасаду.
