7.8. Автоколебания

В приведенном ниже тексте использованы материалы статьи И.И. Клюкина, помещенные на сайте http://www.inventors.ru

Многочисленны и многообразны создания рук человеческих, в которых возникают и используются автоколебания. Прежде всего, это различные музыкальные инструменты. Уже в глубокой древности – рога и рожки, дудки, свистульки, примитивные флейты. Позже – скрипки, в которых для возбуждения звука используется сила трения между смычком и струной; различные духовые инструменты; гармонии, в которых звук производят металлические язычки, колеблющиеся под действием постоянного потока воздуха; органы, из труб которых вырываются через узкие щели резонирующие столбы воздуха.

Рис. 7.12

Хорошо известно, что сила трения скольжения практически не зависит от скорости. Однако именно благодаря очень слабой зависимости силы трения от скорости звучит скрипичная струна. Качественный вид зависимости силы трения смычка о струну показан на рис. 7.12. Благодаря силе трения покоя струна захватывается смычком и смещается из положения равновесия. Когда сила упругости превысит силу трения, струна оторвется от смычка и устремится к положению равновесия со все возрастающей скоростью. Скорость струны относительно движущегося смычка будет возрастать, сила трения увеличится и в определенный момент станет достаточной для захвата струны. Затем процесс повторится вновь. Таким образом, движущийся с постоянной скоростью смычок вызовет незатухающие колебания струны. В струнных смычковых инструментах автоколебания поддерживаются силой трения, действующей между смычком и струной, а в духовых инструментах продувание струи воздуха поддерживает автоколебания столба воздуха в трубе инструмента.

Более чем в ста греческих и латинских документах разных времен упоминается пение знаменитого «мемнонского колосса» – величественного звучащего изваяния одного из фараонов, правившего в XIV веке до нашей эры, установленного вблизи египетского города Луксора. Высота статуи около 20 метров, масса достигает тысячи тонн. В нижней части колосса обнаружен ряд щелей и отверстий с расположенными за ними камерами сложной формы. «Мемнонский колосс» представляет собой гигантский орган, звучащий под воздействием естественных потоков воздуха. Статуя имитирует голос человека.

Голос человека – важнейший автоколебательный процесс. В основе его находится движение постоянного потока воздуха из легких, модулируемого колебаниями голосовых связок. Тончайшие фиоритуры колоратурного сопрано из столичного оперного театра и грубый рев быка с точки зрения физики звукообразования совершенно идентичны. Природные автоколебания несколько экзотического свойства представляют собой поющие пески. Еще в XIV веке великий путешественник Марко Поло упоминал о «звучащих берегах» таинственного озера Лоб-Нор в Азии. За шесть веков поющие пески были обнаружены в различных местах всех континентов. У местного населения они в большинстве случаев вызывают страх, являются предметом легенд и преданий. Джек Лондон так описывает встречу с поющими песками персонажей романа «Сердца трех», отправившихся с проводником на поиски сокровищ древних майя.

«"Когда боги смеются, берегись!" – предостерегающе крикнул старик. Он начертил пальцем круг на песке и, пока он чертил, песок выл и визжал; затем старик опустился на колени, песок взревел и затрубил».

Есть поющие пески и даже целая поющая песчаная гора неподалеку от реки Или в Казахстане. Почти на 300 метров поднялась гора Калкан – гигантский природный орган. По-разному называют ее люди: «поющий бархан», «поющая гора». Сложена она из песка светлых тонов и на фоне темных отрогов Джунгарского Алатау Большого и Малого Калканов представляет необычайное зрелище благодаря цветовому контрасту. При ветре и даже при спуске с нее человека гора издает мелодичные звуки. После дождя и во время штиля гора безмолвствует. Туристы любят посещать Поющий бархан и, поднявшись на одну из трех его вершин, любоваться открывшейся панорамой Или и хребта Заилийского Алатау. Если гора молчит, нетерпеливые посетители «заставляют ее петь». Для этого надо быстро сбежать по наклону горы, песчаные струйки побегут из-под ног, и из недр бархана возникнет гудение.

Много веков прошло со времени обнаружения поющих песков, а удовлетворительного объяснения этому поразительному феномену не было предложено. В последние годы за дело принялись английские акустики, а также советский ученый В.И. Арабаджи. Арабаджи предположил, что излучающий звук верхний слой песка движется при каком-либо постоянном возмущении по нижнему, более твердому слою, имеющему волнистый профиль поверхности. Вследствие сил трения при взаимном перемещении слоев и возбуждается звук.

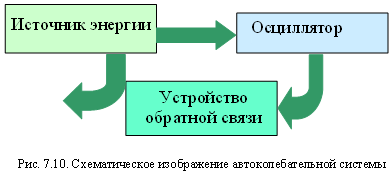

Вынужденные колебания – это незатухающие колебания. Неизбежные потери энергии на трение при вынужденных колебаниях компенсируются подводом энергии от внешнего источника периодически действующей силы. Существуют системы, в которых незатухающие колебания возникают не за счет периодического внешнего воздействия, а в результате имеющейся у таких систем способности самой регулировать поступление энергии от постоянного источника. Такие системы называются автоколебательными, а процесс незатухающих колебаний в таких системах – автоколебаниями. Схематично автоколебательную систему можно представить в виде источника энергии, осциллятора с затуханием и устройства обратной связи между колебательной системой и источником (рис. 7.10).

В качестве колебательной системы может быть использована любая механическая система, способная совершать собственные затухающие колебания (например, маятник настенных часов). Источником энергии может служить деформированная пружина или груз в поле тяготения. Устройство обратной связи представляет собой некоторый механизм, с помощью которого автоколебательная система регулирует поступление энергии от источника.

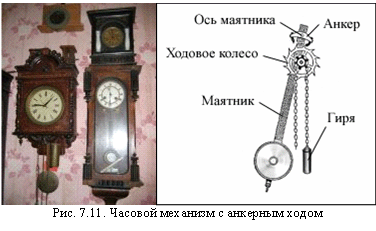

Примером механической автоколебательной системы может служить часовой механизм с анкерным ходом (рис. 7.11). В часах с анкерным ходом ходовое колесо с косыми зубьями жестко скреплено с зубчатым барабаном, через который перекинута цепочка с гирей. На верхнем конце маятника закреплен анкер с двумя пластинками из твердого материала, изогнутыми по дуге окружности с центром на оси маятника. В ручных часах гиря заменяется пружиной, а маятник – балансиром, скрепленным со спиральной пружиной. Балансир совершает крутильные колебания вокруг своей оси. Колебательной системой в часах является маятник или балансир, источником энергии – поднятая вверх гиря или заведенная пружина. Устройством, с помощью которого осуществляется обратная связь, является анкер, позволяющий ходовому колесу повернуться на один зубец за один полупериод. Обратная связь осуществляется взаимодействием анкера с ходовым колесом. При каждом колебании маятника зубец ходового колеса толкает анкерную вилку в направлении движения маятника, передавая ему некоторую порцию энергии, которая компенсирует потери энергии на трение. Таким образом, потенциальная энергия гири (или закрученной пружины) постепенно, отдельными порциями передается маятнику.

В обыденной жизни мы, возможно, сами того не замечая, встречаемся с автоколебаниями чаще, чем с колебаниями, вызванными периодическими силами. Автоколебания окружают нас повсюду в природе и технике: паровые машины, двигатели внутреннего сгорания, электрические звонки, часы, звучащая скрипичная струна или органная труба, бьющееся сердце, голосовые связки при разговоре или пении – все эти системы совершают автоколебания.

Интересные факты

Проделайте опыт!

Рис. 7.13

Колебательное движение обычно изучают, рассматривая поведение какого-нибудь маятника: пружинного, математического или физического. Все они представляют собой твердые тела. Можно создать устройство, демонстрирующее колебания жидких или газообразных тел. Для этого воспользуйтесь идеей, заложенной в конструкцию водяных часов. Две полуторалитровые пластиковые бутылки соединяют так же, как и в водяных часах, скрепив крышки. Полости бутылок соединяют стеклянной трубкой длиной 15 сантиметров, внутренним диаметром 4-5 миллиметров. Боковые стенки бутылок должны быть ровными и нежесткими, легко сминаться при сдавливании (см. рис. 7.13).

Для запуска колебаний бутылку с водой располагают сверху. Вода из нее начинает сразу же вытекать через трубку в нижнюю бутылку. Примерно через секунду струя самопроизвольно перестает течь и уступает проход в трубке для встречного продвижения порции воздуха из нижней бутылки в верхнюю. Порядок прохождения встречных потоков воды и воздуха через соединительную трубку определяется разницей давлений в верхней и нижней бутылках и регулируется автоматически.

О колебаниях давления в системе свидетельствует поведение боковых стенок верхней бутылки, которые в такт с выпуском воды и впуском воздуха периодически сдавливаются и расширяются. Поскольку процесс саморегулируется, эту аэрогидродинамическую систему можно назвать автоколебательной.
