Графическая работа №8

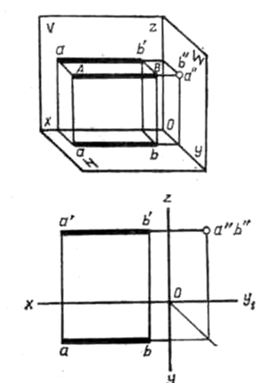

Проецирование прямой линии
По заданным координатам концов отрезка АВ построить его наглядное изображение и комплексный чертеж. Определить положение отрезка относительно плоскостей проекций.
№ варианта |
Координаты |
|||||
|
А |
Б |
||||
1 |
50 |
20 |
15 |
10 |
20 |
15 |
2 |
30 |
10 |
25 |
30 |
40 |
25 |
3 |
35 |
30 |
5 |
35 |
30 |
40 |
4 |
40 |
26 |
35 |
0 |
26 |
35 |
5 |
32 |
6 |
28 |
32 |
46 |
28 |
6 |
40 |
40 |
25 |
4 |
40 |
25 |
|
X |
Y |
Z |
X |
Y |
Z |
Графическая работа №9

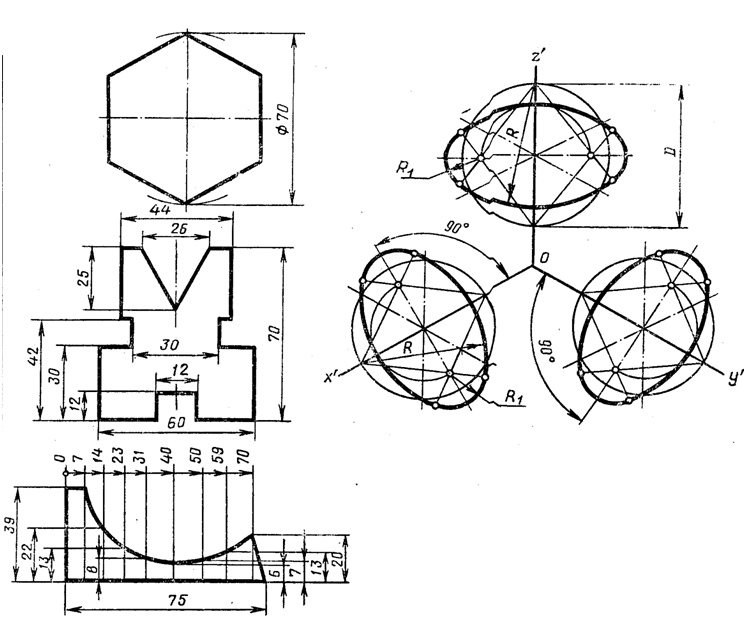

Построить изометрические проекции плоской фигуры, для случаев ее расположения параллельно горизонтальной, фронтальной, профильной плоскостям проекций.
Построить овалы, соответствующие изометрическим проекциям окружности D=70 мм, расположенной параллельно горизонтальной, фронтальной и профильной плоскостям проекций.
Графическая работа №10

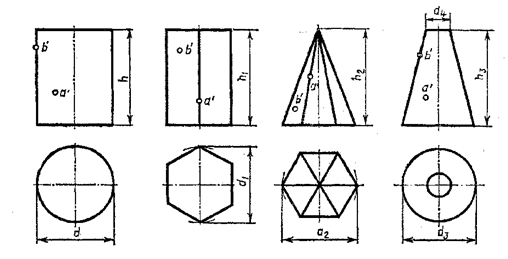

Выполняют комплексные чертежи (в трех проекциях) двух геометрических тел с нанесением на поверхностях данных тел проекций точек и аксонометрические проекции этих тел
Размеры |
||||||||
d |
d1 |
d2 |
d3 |
d4 |
h |
h1 |
h2 |
h3 |
50 |
48 |
50 |
40 |
14 |
55 |
65 |
60 |
60 |
40 |
40 |
52 |
38 |
14 |
55 |
60 |
50 |
60 |
45 |
45 |
50 |
40 |
14 |
60 |
65 |
60 |
50 |
Размеры, мм |
|||||||
d |
d1 |
d2 |
m |
h |
h1 |
h2 |
h3 |
45 |
45 |
45 |
45 |
50 |
60 |
60 |
70 |
50 |
45 |
45 |
45 |
60 |
70 |
70 |
60 |
50 |
40 |
45 |
36 |
60 |
70 |
50 |
65 |
