4. Изучение конструкции современного технологического оборудования, эксплуатируемого в механических цехах на предприятии и передовых производствах

4.1. Обзор компоновок и технологических возможностей современных станков с чпу аналогичных проектируемому

4.1.1. Компоновки станков, аналогичных проектируемому

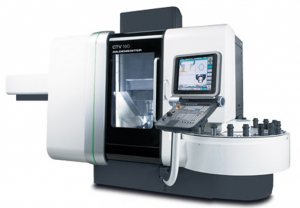

Рисунок 4.1- Вертикальный токарный станок с ЧПУ DMG CTV 160

Вертикальный токарный станок с ЧПУ CTV 160 представляет собой многофункциональную машину для обработки металлических изделий различного типа. Благодаря компактному дизайну не требуется большого пространства для размещения станка. При эксплуатации данного станка применяются инновационные технологии металлообработки, которые позволяют сократить до минимума время производственного цикла. Смена инструментов происходит автоматически, что позволяет не прерывать рабочий процесс для выполнения данной операции. Большая амплитуда перемещения суппорта по осям Y и Z позволяет осуществлять обработку как небольших, так и крупногабаритных деталей без необходимости смены фрез, обеспечивается точная и качественная обточка изделия, а также высокий уровень производительности. Удобный доступ к рабочей зоне позволяет быстро осуществлять загрузку металлических заготовок и выгрузку готовых изделий, а также контролировать ход производственного процесса. Контактный датчик оценивает состояние обрабатываемой детали. Специальные приспособления позволяют при необходимости без труда осуществлять транспортировку машины. При эксплуатации данной модели не требуется производить частое техобслуживание и профилактику оборудования, так как все детали машины изготовлены из высококачественных материалов, что обеспечивает их износоустойчивость и длительный срок службы. Использование измерительных устройств, инновационного программного обеспечения и системы контроля Siemens 840D значительно упрощает процесс управления станком, так как большинство операций выполняется автоматически. Предоставляется возможность программирования и моделирования с применением 3D графики непосредственно в производственных условиях. Вся необходимая информация отображается на многоканальном сенсорном дисплее в виде общепринятых символов. Таблица 4.1. Технические характеристики

Диаметр зажимного патрона в дюймах

6,3

Высота обрабатываемого изделия в дюймах

0,79-8,3

Макс. диаметр обрабатываемого изделия в дюймах

6,3

Мощность привода, л/с

28,2/21,5

Крутящий момент, Дж

135,5

Скорость вращения шпинделя, об/мин

6000

Амплитуда поперечного перемещения суппорта по оси X в дюймах

±3,54

Амплитуда продольного перемещения суппорта по оси Z в дюймах

11,81

Количество вращающихся инструментов

12

Размер дисплея

19"

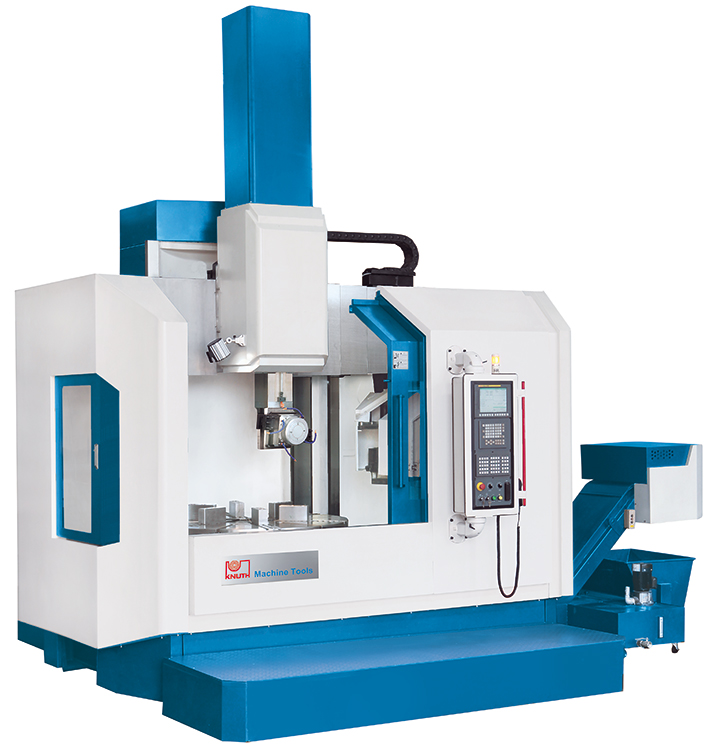

Рисунок 4.2- Verturn VDM 1600 CNC - Вертикальный токарный станок с ЧПУ

Таблица 4.2. Технические характеристики

Рабочая зона



Ø обточки, вертик.

1600 мм

высота обработки (макс.)

1200 мм

технологический ход, ось X

1020 мм

технологический ход, ось Z

800 мм

технологический ход, ось W

850 мм

масса заготовки (макс.)

5000 кг

Главный шпиндель



диапазон частоты вращения

0,5 - 200 об/мин

макс. крутящий момент

32000 Нм

диаметр токарного патрона

1400 мм

Подача



ускоренный ход по оси X

6000 мм/мин

ускоренный ход по оси Z

6000 мм/мин

скорость подачи по оси W

440 мм/мин

Cменщик инструмента



количество позиций инструм. магазина

4 шт

время смены инструмента, инструм./инструм.

10 сек

масса инструмента (макс.)

25 кг

Tочность



точность позиционирования

0,03 мм

точность повтора

0,015 мм

Мощность



мощность двигателя гл. привода

45 кВт

мощность двигателя подачи

2,2 кВт

мощность двигателя насоса СОЖ

0,55 кВт

Размеры и масса



габариты

5260x3260x3698 мм

масса

13200 кг

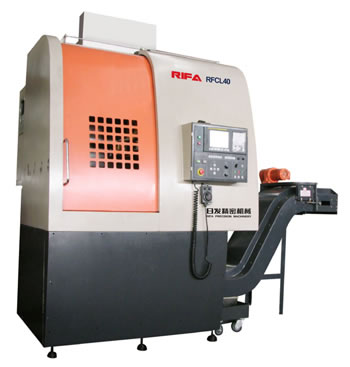

Рисунок 4.3- Одноколонный вертикальный токарный станок с ЧПУ RFCL40

Таблица 4.3- Технические спецификации

Спецификация

RFCL40

Рабочий диапазон

Наибольший диаметр обработки над станиной

ф600мм

Наибольший диаметр обработки над суппортом

ф400мм

Макс. диаметр поворота

ф400мм

Макс. длина поворота

300мм

Макс. ход оси Z

500мм

Макс. ход оси X

-35/250мм

Шпиндель

Макс. скорость шпинделя

2000оборотов в минуту

Конус шпинделя

Метрик 100

Двигатель шпинделя

18.5/22кВт

Торец шпинделя

A8

Осевое отверстие шпинделя

φ90мм

Диаметр фронтальной части шпинделя

φ140мм

Система подачи

Большая скорость

X: 20м/мин; Z: 24м/мин

Серводвигатель

X ось: 12Н.м Z ось: 22Н.м

Турель

Количество инструментов

8

Стандартный размер инструмент (внешний диаметр)

32*25мм

Размер инструмента (внутренний диаметр)

ф50мм

Точность повторяемой позиции

±0.5"

Время смена инструмента

0.5"

Шлифовальный механизм

Зажимный патрон и гидро цилиндр

15 "

Система охлаждения, конвейер для стружки и система защиты

Система охлаждения

80Л

Конвейер для стружки

Цепной конвейер для удаления стружки

Система защиты

Полная защита

Гидравлическая система, система смазки

Гидравлическая система

P=3.5МПа,Q=30Л/мин

Система смазки

Количество смазки

Точность

Устойчивая точность

X: 0.008мм Z: 0.012мм

Повторная точность

X: 0.004мм Z: 0.006мм

Масса оборудования

8000кг

ЧПУ

FANUC 0I

В качестве проектируемого станка используем станок токарный вертикальный инверторного типа с ЧПУ мод. 1В640Ф3

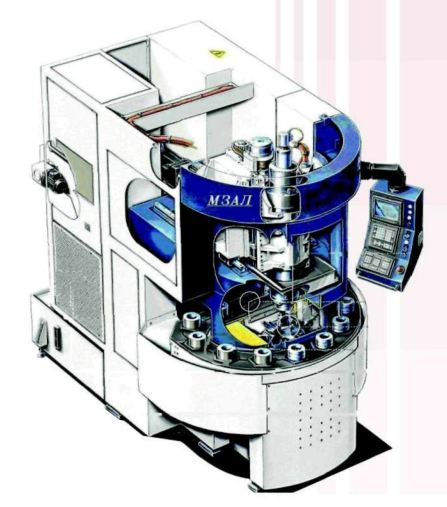

Рисунок 4.4- Станок токарный вертикальный инверторного типа с ЧПУ мод. 1В640Ф3

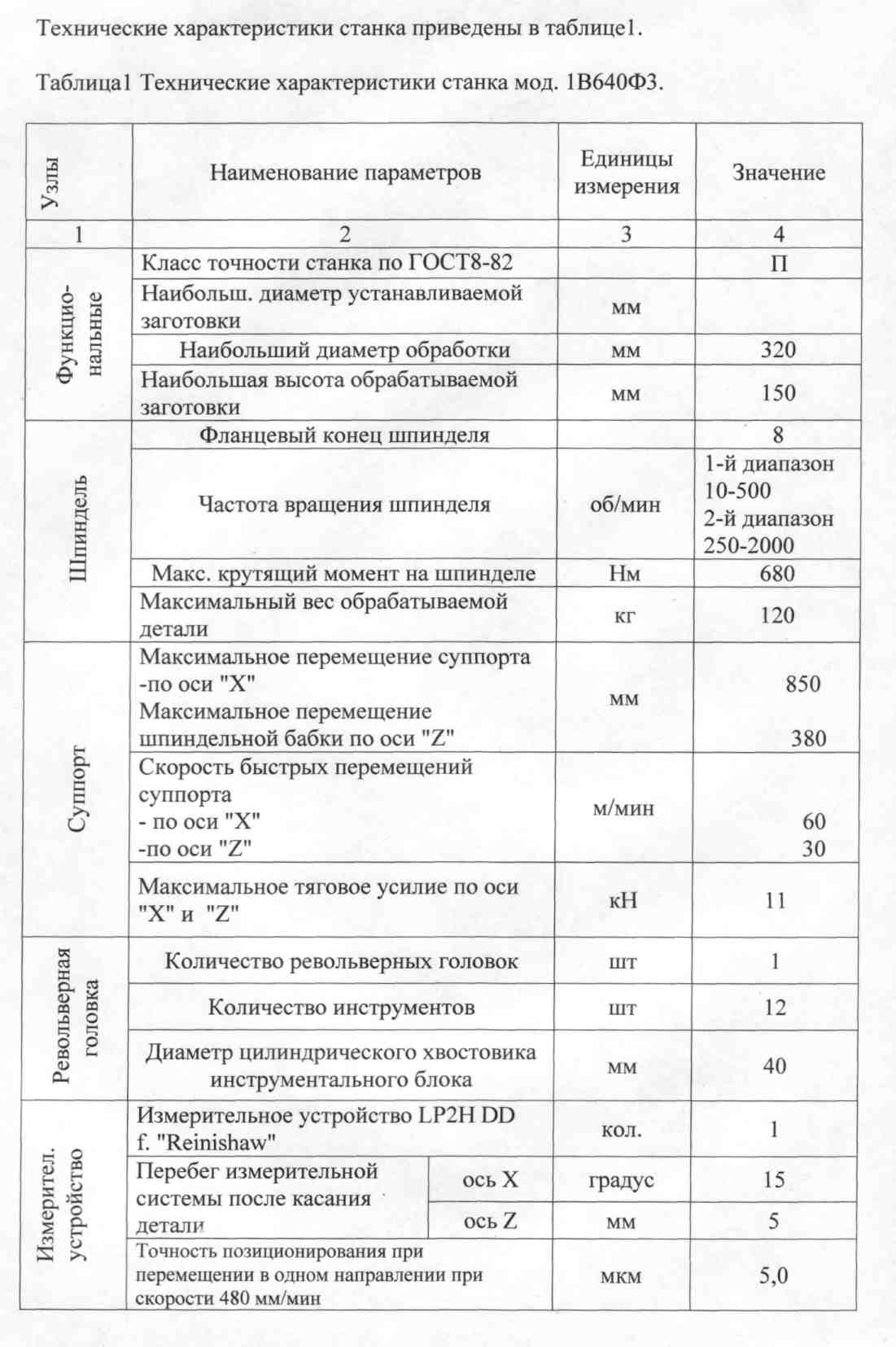

Таблица 4.4-Технические характеристики

1

2

3

4

Электро-

оборудование

Тип устройства ЧПУ

"SINUMERIK"

Мощность двигателя привода шпинделя

Постоянный режим 30 мин.

кВт

17

45*

Мощность двигателя привода гидронасоса

кВт

4

Мощность двигателя привода смазки

кВт

0,19

Мощность двигат. подачи СОЖ и смыв стружки

кВт

2,57

Общее потребление электроэнергии

кВт

51,03

Габаритные размеры

Масса станка

кг

12210

Длина (со стружкоуборочным транспортером)

Ширина

Высота

мм

5304

3817

3690

Продолжение таблицы 4.4

Станок токарный вертикальный инверторного типа с ЧПУ мод. 1В640Ф3, предназначен для обработки деталей типа дисков, фланцев сложной конфигурации в патроне с высокой точностью как из черных и цветных металлов, так и из высоколегированных сталей. Станок может применяться в различных областях промышленности для комплексной обработки деталей типа тел вращения.

Деталь при обработке зажата в патроне.

Технологические операции, выполняемые на станке мод.1В640Ф3:

а) Токарная обработка наружных, внутренних и торцовых поверхностей.

б) Обработка стержневым инструментом при вращении детали (сверление, развертывание, нарезание резьбы).

в) Обработка вращающимся инструментом при неподвижной детали (фрезерование, обработка отверстий).
