Варианты заданий

Вариант 1 «Колледж на 330 учащихся»

Экспликация помещений

1– вестибюль; 2 – гардероб; 3 – кабинет врача; 4 – кабинет зубного врача, 5 – процедурный кабинет; 6 – обеденный зал; 7 – горячий цех; 8 – моечная столовой посуды; 9 – колодный цех; 10 – доготовочный цех; 11 –кладовая овощей; 12 – кладовая сухих продуктов; 13 – охлаждаемая камера; 14 – кладовая инвентаря; 15 – комната персонала; 16 – женский гардероб; 17 – мужской гардероб; 18 – бельевая; 19 – комната заведующего производством; 20 – моечная кухонной посуды; 21 – санузлы; 22 – методический кабинет; 23 – архив; 24 – кабинет директора; 25 – канцелярия; 26 – приемная; 27 – кабинет заместителя директора; 28 – архив вечернего отделения; 29 – помещение учебных пособий; 30 – учебная часть; 31 – бухгалтерия.

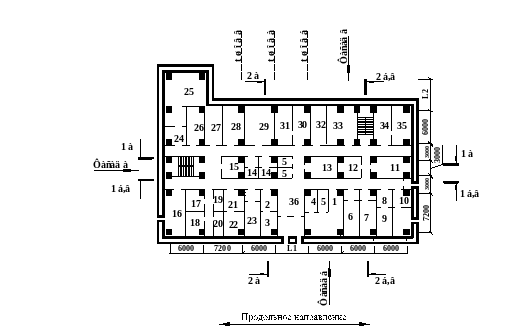

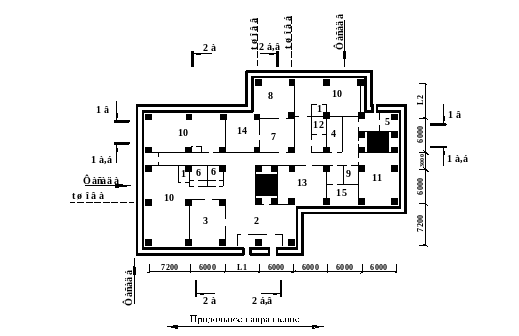

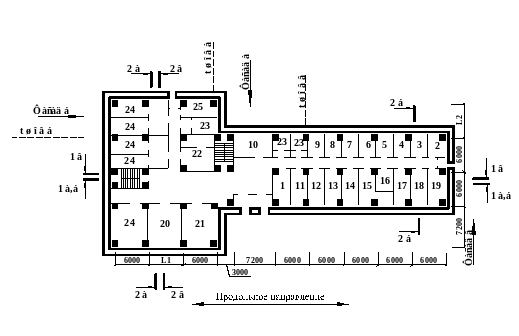

Рисунок А.1 – План здания

Таблица А.1 – Исходные данные

Вариант 1, а	Вариант 1, б	Вариант 1, в
Расположение ригелей
поперечное	продольное	поперечное
Высота этажей, подвала или техподполья
1 и 2 этажа – 4,2 м техподполья – 2 м	1 этажа – 4,2 м 2 и 3 этажа – 3,3 м подвала – 3 м	1-3 этажа – 3,3 м техподполья – 2 м
Величина размеров L1 и L2, мм
L1=7200; L2=7200	L1=3000; L2=3000	L1=6000; L2=6000
Район строительства
г. Брест	г. Витебск	г. Гродно

Вариант 2 «Детский инфекционный корпус»

Экспликация помещений

1 – регистратура; 2 – гардеробная; 3 – холл; 4 – палата для больных; 5 – процедурный кабинет; 6 – врачебный кабинет; 7 – кабинет медсестер; 8 – бельевая; 9 – помещение для хранения лекарственных препаратов; 10 – кабинет главврача; 11 – туалет

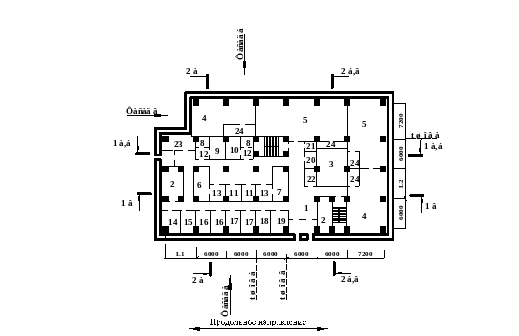

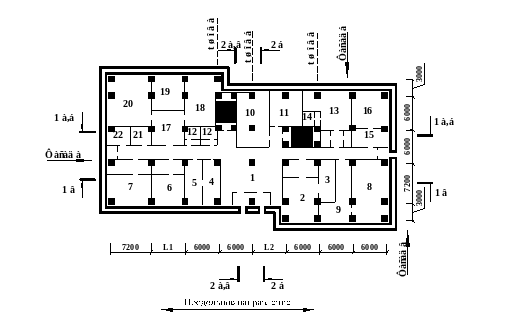

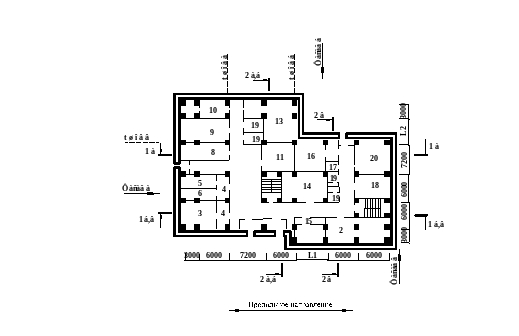

Рисунок А.2 – План здания

Таблица А.2 – Исходные данные

Вариант 2, а	Вариант 2, б	Вариант 2, в
Расположение ригелей
продольное	поперечное	продольное
Высота этажей, подвала или техподполья
1 этажа – 4,2 м 2 и 3 этажа – 3,3 м подвала – 3 м	1-3 этажа – 3,3 м техподполья – 2 м	1 этажа – 3,3 м 2 и 3 этажа – 2,8 м техподполья – 2 м
Величина размеров L1 и L2, мм
L1=3000; L2=3000	L1=6000; L2=6000	L1=7200; L2=7200
Район строительства
г. Витебск	г. Гродно	г. Гомель

Вариант 3 «Поликлиника на 200 мест»

Экспликация помещений

1 – помещение для приема передач больным; 2 – заготовочная концентратов и полуфабрикатов; 3 – аналитическая; 4 – ассистентская; 5 – помещение для лекарственных препаратов; 6 – помещение для хранения вспомогательных материалов; 7 – стерилизация лекарственных форм; 8 – дистилляционная-стерилизационная; 9 – моечная; 10 – дезинфекционная; 11 – бухгалтерия; 12 – архив; 13 – помещение для хранения перевязочных средств; 14 – помещение для хранения дезинфекционных средств и кислот; 15 – кабинет заведующего аптекой; 16 – аптека; 17 – информационная; 18 – помещение для сушки и стирки рабочей одежды; 19 – бельевая; 20 – гардеробная; 21 – регистратура; 22 – помещение для прививок; 23 – уборная; 24 – кабинет врачей педиатров:25 – процедурная для детей; 26 – фильтр-блок для детей.

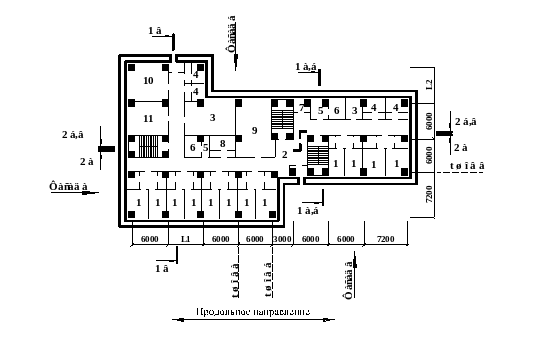

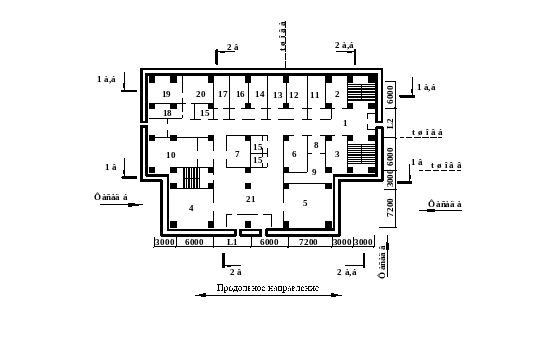

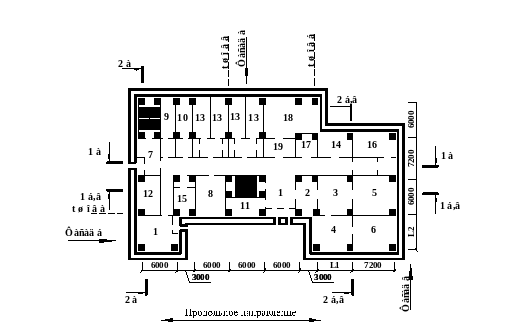

Рисунок А.3 – План здания

Таблица А.3 – Исходные данные

Вариант 3, а	Вариант 3, б	Вариант 3, в
Расположение ригелей
поперечное	продольное	поперечное
Высота этажей, подвала или техподполья
1-3 этажа – 3,3 м техподполья – 2 м	1 этажа – 3,3 м 2 и 3 этажа – 2,8 м техподполья – 2 м	1 и 2 этажа – 4,2 м техподполья – 2 м
Величина размеров L1 и L2, мм
L1=6000; L2=6000	L1=3000; L2=3000	L1=7200; L2=7200
Район строительства
г. Гродно	г. Гомель	г. Минск

Вариант 4 «Спортивно-оздоровительный центр»

Экспликация помещений

1 – вестибюль; 2 – гардероб; 3 – комната переодевания; 4 – тренажерный зал; 5 – тренажерный зал; 6 – раздевалка мужская; 7 – раздевалка женская; 8 – душевые; 9 – сауна мужская; 10 – сауна женская; 11 – санузлы; 12 – преддушевые; 13 – тамбуры; 14 – кладовая; 15 – тренерская; 16 – комната отдыха; 17 – кабинет врача; 18 –кабинет медицинской сестры; 19 – комната персонала; 20 – комната администратора; 21 – радиоузел; 22 – комната дежурного администратора; 23 – кладовая; 24 – снарядная

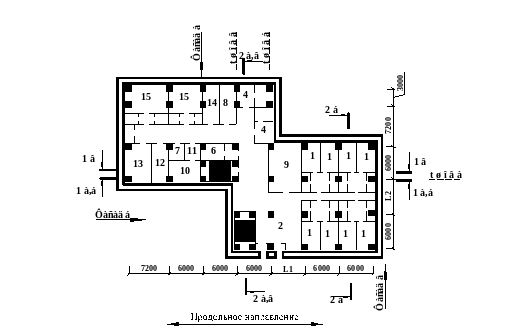

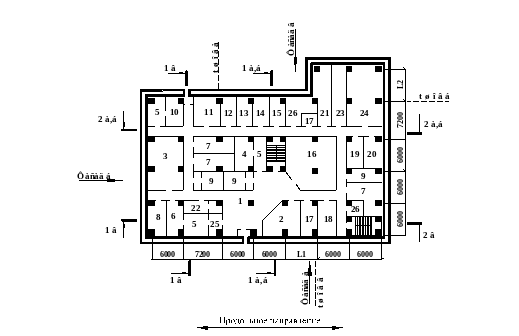

Рисунок А.4 – План здания

Таблица А.4 – Варианты заданий

Вариант 4, а	Вариант 4, б	Вариант 4, в
Расположение ригелей
продольное	поперечное	продольное
Высота этажей, подвала или техподполья
1 этажа – 3,3 м 2 и 3 этажа – 2,8 м техподполья – 2 м	1 и 2 этажа – 4,2 м техподполья – 2 м	1 этажа – 4,2 м 2 и 3 этажа – 3,3 м подвала – 3 м
Величина размеров L1 и L2, мм
L1=6000; L2=6000	L1=7200; L2=7200	L1=3000; L2=3000
Район строительства
г. Гомель	г. Минск	г. Могилёв

Вариант 5 «Амбулатория на 100 посещений в смену»

Экспликация помещений

1 – зал обслуживания населения; 2 – ассистентская; 3 – помещение хранения торгового запаса; 4 – помещение хранения основного запаса; 5 – моечная; 6 – дисцилляционная-стерилизационная; 7 – ассистентская-антисептическая; 8 – шлюз; 9 – стерилизационная; 10 – кабинет заведующего; 11 – помещение приема и обработки лекарственного сырья; 12 – кладовая хранения легковоспламеняющихся жидкостей; 13 – распаковочная; М – дезинфекционная; 15 – уборные; 16 – кладовая вспомогательного материала; 17 – кладовая стеклотары; 18 – кладовая хозяйственного инвентаря; 19 – бельевая; 20 – вестибюль; 21 – гардероб для взрослых; 22 – регистратура; 23 – кабинет персонала

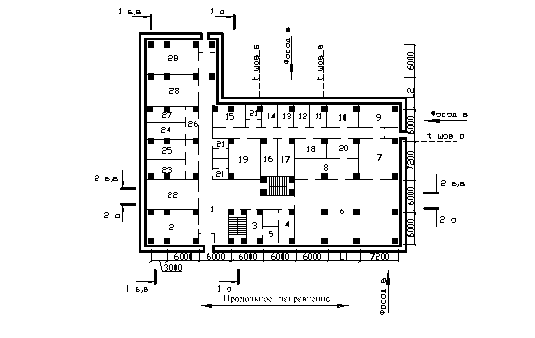

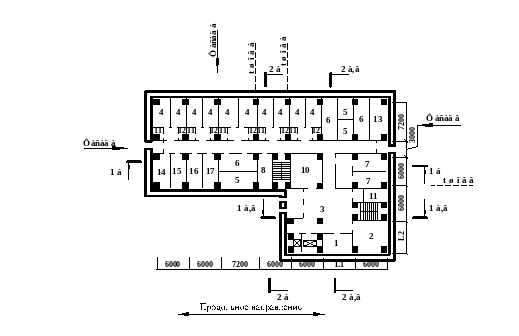

Рисунок А.5 – План здания

Таблица А.5 – Варианты заданий

Вариант 5, а	Вариант 5, б	Вариант 5, в
Расположение ригелей
поперечное	продольное	поперечное
Высота этажей, подвала или техподполья
1 и 2 этажа – 4,2 м техподполья – 2 м	1 этажа – 4,2 м 2 и 3 этажа – 3,3 м подвала – 3 м	1-3 этажа – 3,3 м техподполья – 2 м
Величина размеров L1 и L2, мм
L1=7200; L2=7200	L1=6000; L2=3000	L1=6000; L2=6000
Район строительства
г. Минск	г. Могилёв	г. Брест

Вариант 6 «Терапевтический корпус на 60 коек»

Экспликация помещений

1 – гардероб персонала; 2 – справочная; 3 – прием передач; 4 – гардероб персонала; 5 – санузел для персонала; 6 – комната гигиены персонала; 7 – душевые персонала; 8 – сигнализационная; 9 – комната сушки одежды; 10 – мусорокамера; 11 – комната хранения аппаратуры; 12 – комната хранения вещей больных; 13 – выписная; 14 – санузел для больных; 15 – кладовая грязного белья; 16 – загрузочная буфетных; 17 – кладовая уборочного инвентаря; 18 – комната управления медгазами; 19 – помещение хранения переносной аппаратуры; 20 – фотолаборатория; 21 – шлюз; 22 – смотровая; 23 – палата на одну койку, 24 – раздевальная; 25 – ванная; 26 – процедурная зондирования; 27 – комната лечения электросном; 28 – кабинет врача; 29 – зал лечебной физкультуры; 30 – процедурная иглорефлексотерапии; 31 – кабинет массажа; 32 – кабинет комплексных исследовании; 33 – кабинет электросветолечения; 34 – кабинет врача консультанта; 35 – процедурная; 36 – вестибюль

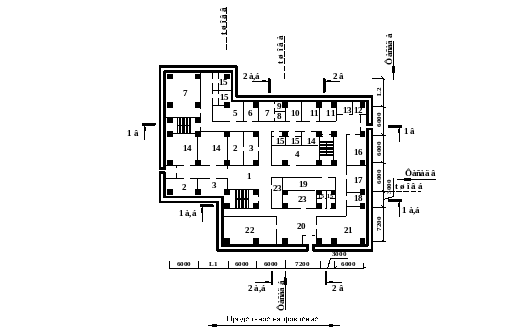

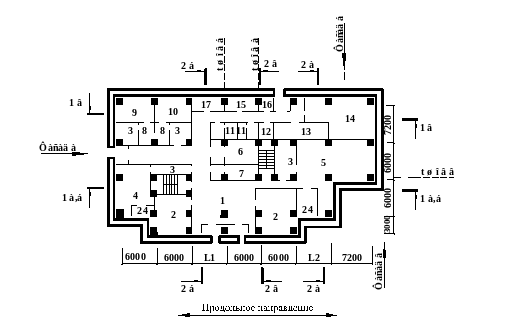

Рисунок А.6 – План здания

Таблица А.6 – Варианты заданий

Вариант 6, а	Вариант 6, б	Вариант 6, в
Расположение ригелей
продольное	поперечное	продольное
Высота этажей, подвала или техподполья
1 этажа – 4,2 м 2 и 3 этажа – 3,3 м подвала – 3 м	1-3 этажа – 3,3 м техподполья – 2 м	1 этажа – 3,3 м 2 и 3 этажа – 2,8 м техподполья – 2 м
Величина размеров L1 и L2, мм
L1=3000; L2=3000	L1=6000; L2=6000	L1=7200; L2=6000
Район строительства
г. Могилёв	г. Брест	г. Витебск

Вариант 7 «Лечебно-диагностический корпус для стационара»

Экспликация помещений

1 – вестибюль; 2 – гардероб; 3 – комната отдыха; 4 – кабинет флюорографии; 5 – раздевальная; 6 – ванный зал; 7 – комната персонала; 8 – кабинет физиотерапевта; 9 - санузлы; 10 – душевая; 11 – кабинет электросветолечения; 12 – кабинет санобработки; 13 – парафиновая; 14 – кабинет; 15 – инвентарная; 16 – зал ЛФК; 17 – кабинет обследования; 18 – кабинет ЭКГ; 19 – центрифужная; 20 – лаборантская; 21 – биохимическая лаборатория; 22 – фотолаборатория; 23 – моечная; 24 – комната врачей; 25 – ожидальная; 26 - кладовая

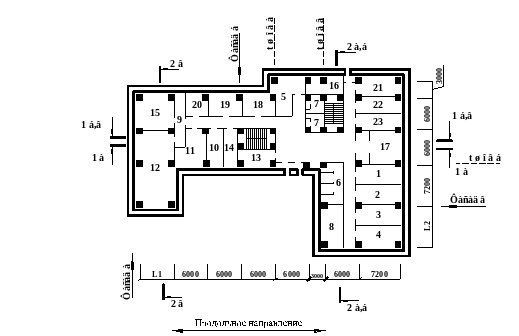

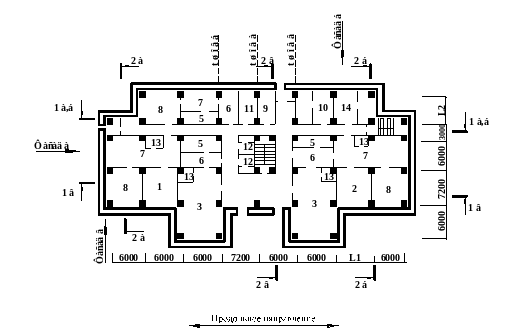

Рисунок А.7 – План здания

Таблица А.7 – Варианты задания

Вариант 7, а	Вариант 7, б	Вариант 7, в
Расположение ригелей
поперечное	продольное	поперечное
Высота этажей, подвала или техподполья
1-3 этажа – 3,3 м техподполья – 2 м	1 этажа – 3,3 м 2 и 3 этажа – 2,8 м техподполья – 2 м	1 и 2 этажа – 4,2 м техподполья – 2 м
Величина размеров L1 и L2, мм
L1=6000; L2=3000	L1=3000; L2=6000	L1=3000; L2=7200
Район строительства
г. Брест	г. Витебск	г. Гродно

Вариант 8 «Детский сад-ясли на 300 мест»

Экспликация помещений

1 – кабинет; 2 – кабинет персонала; 3 – игровая-столовая; 4 – фойе; 5 – туалетные; 6 – раздевальные; 7 – групповые; 8 – спальни; 9 – техническое помещение; 10 – столовая персонала; 11 – хозяйственная столовая; 12 – уборные персонала

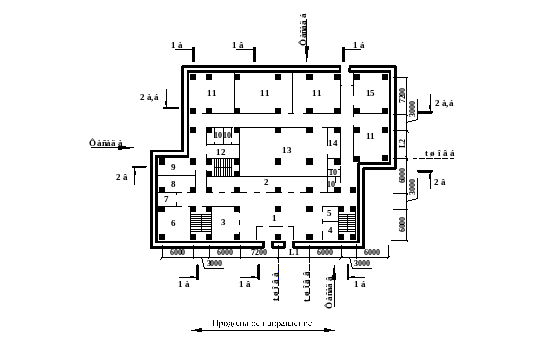

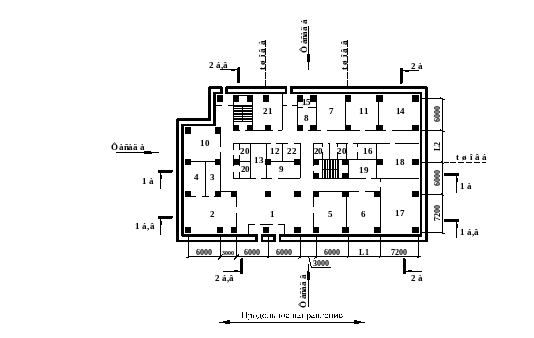

Рисунок А.8 – План здания

Таблица А.8 – Варианты заданий

Вариант 8, а	Вариант 8, б	Вариант 8, в
Расположение ригелей
продольное	поперечное	продольное
Высота этажей, подвала или техподполья
1 этажа – 3,3м 2 и 3 этажа – 2,8м техподполья – 2м	1 и 2 этажа – 4,2м техподполья – 2м	1 этажа – 4,2м 2 и 3 этажа – 3,3м подвала – 3м
Величина размеров L1 и L2, мм
L1=6000 L2=3000	L1=7200 L2=6000	L1=3000 L2=3000
Район строительства
г. Витебск	г. Гродно	г. Гомель

Вариант 9 «Профтехучилище на 500 учащихся»

Экспликация помещений

1 – книгохранилище; 2 – комната трудовой славы; 3 – кабинет директора; 4 - приёмная; 5 – кабинет зам.директора; 6 – кабинет зам.директора по учебной части; 7 – учебная часть; 8 – преподавательская; 9 – методический кабинет; 10 – бухгалтерия с кассой; 11 – канцелярия; 12 – кабинет директора столовой; 13 – помещение общественных организаций; 14 – помещение тех. персонала; 15 – кабинет врача и процедурная; 16 – кабинет зубного врача; 17 – хоз. кладовая; 18 – фотолаборатория; 19 – кладовая инвентаря; 20 - радиоузел; 21 – вестибюль; 22 – гардероб; 23 – комната тех. творчества; 24 – санузел; 25 - вечернее отделение

Рисунок А.9 – План здания

Таблица А.9 - Варианты заданий

Вариант 9, а	Вариант 9, б	Вариант 9, в
Расположение ригелей
поперечное	продольное	поперечное
Высота этажей, подвала или техподполья
1 и 2 этажа – 4,2 м техподполья – 2 м	1 этажа – 4,2 м 2 и 3 этажа – 3,3 м подвала – 3 м	1-3 этажа – 3,3 м техподполья – 2 м
Величина размеров L1 и L2, мм
L1=7200; L2=7200	L1=3000; L2=3000	L1=6000; L2=3000
Район строительства
г. Гродно	г. Гомель	г. Минск

Вариант № 10 «Комплексный приемный пункт»

Экспликация помещений

1 – вестибюль; 2 – салон срочного ремонта обуви; 3, 4 – кладовые обуви; 6 - мастерская ремонта металлоизделий; 7 – кладовая грязного белья; 8 – ожидальная приема белья; 9 – кладовая чистого белья; 10 – прачечная самообслуживания; 11 – кладовая пункта химчистки; 12 – загрузочная; 13 – кладовая прачечной самообслуживания; 14 – комната персонала; 15 – электрощитовая; 16 – душевая персонала; 17 – салон ремонта бытовой техники; 18 – салон химчистки; 19 – приёмная бытовой техники; 20 – санузлы; 21 – хоз. кладовая; 22 – кладовая

Рисунок А.10 – План здания

Таблица А.10 – Варианты заданий

Вариант 10, а	Вариант 10, б	Вариант 10, в
Расположение ригелей
продольное	поперечное	продольное
Высота этажей, подвала или техподполья
1 этажа – 4,2 м 2 и 3 этажа – 3,3 м подвала – 3 м	1-3 этажа – 3,3 м техподполья – 2 м	1 этажа – 3,3 м 2 и 3 этажа – 2,8 м техподполья – 2 м
Величина размеров L1 и L2, мм
L1=3000; L2=6000	L1=6000; L2=6000	L1=7200; L2=7200
Район строительства
г. Гомель	г. Минск	г. Могилёв

Вариант 11 «Спальный комплекс на 120 мест»

Экспликация помещений

1 – спальная комната на четыре места; 2 – вестибюль-прихожая; 3 – комната вожатого; 4 – туалет; 5 – умывальная; 6 – душевая кабина; 7 – кладовая уборочного инвентаря; 8 – кабина личной гигиены девочек; 9 – комната дневного пребывания; 10 – кабинет медсестры; 11 – кабинет заведующего

Рисунок А.11 – План здания

Таблица А.11 – Варианты заданий

Вариант 11, а	Вариант 11, б	Вариант 11, в
Расположение ригелей
поперечное	продольное	поперечное
Высота этажей, подвала или техподполья
1-3 этажа – 3,3 м техподполья – 2 м	1 этажа – 3,3 м 2 и 3 этажа – 2,8 м техподполья – 2 м	1 и 2 этажа – 4,2 м техподполья – 2 м
Величина размеров L1 и L2, мм
L1=6000; L2=3000	L1=6000; L2=6000	L1=7200; L2=7200
Район строительства
г. Минск	г. Могилёв	г. Брест

Вариант 12 «Дом быта на 100 рабочих мест»

Экспликация помещений

1 – пункт приёма белья в стирку; 2 – пункт выдачи чистого белья; 3 – пункт приёма вещей в химчистку; 4 – пункт выдачи вещей из химчистки; 5 – салон химчистки; 6 - примерочные кабины; 7 – санузлы; 8 – участок срочной пятновыводки; 9 – салон парикмахерской; 10 – педикюрный кабинет; 11 – косметический кабинет; 12 – женский зал парикмахерской; 13 – гардероб; 14 – подсобное помещение; 15 – мужской зал парикмахерской; 16 – кладовая уборочного инвентаря; 17 – участок ремонта часов; 18 – участок срочного ремонта обуви; 19 – кладовая готовой продукции; 20 – мастерская ремонта кожгалантереи; 21 – венткамера; 22 – пункт проката; 23 – тепловой пункт; 24 – щитовая

Рисунок А.12 – План здания

Таблица А.12 – Варианты заданий

Вариант 12, а	Вариант 12, б	Вариант 12, в
Расположение ригелей
продольное	поперечное	продольное
Высота этажей, подвала или техподполья
1 этажа – 3,3 м 2 и 3 этажа – 2,8 м техподполья – 2 м	1 и 2 этажа – 4,2 м техподполья – 2 м	1 этажа – 4,2 м 2 и 3 этажа – 3,3 м подвала – 3 м
Величина размеров L1 и L2, мм
L1=6000; L2=3000	L1=7200; L2=6000	L1=3000; L2=3000
Район строительства
г. Могилёв	г. Брест	г. Витебск

Вариант 13 «Учебно-производственные мастерские»

Экспликация помещений

1 – умывальные; 2 – вестибюль; 3 – гардероб; 4 – кладовая уборочного инвентаря; 5 – электрощитовая; 6 – санузел; 7 – приемная; 8 – кабинет директора; 9 – кладовая; 10 – мастерская; 11 – учебная аудитория; 12 – душевые

Рисунок А.13 – План здания

Таблица А.13 – Варианты заданий

Вариант 13, а	Вариант 13, б	Вариант 13, в
Расположение ригелей
поперечное	продольное	поперечное
Высота этажей, подвала или техподполья
1 и 2 этажа – 4,2 м техподполья – 2 м	1 этажа – 4,2 м 2 и 3 этажа – 3,3 м подвала – 3 м	1-3 этажа – 3,3 м техподполья – 2 м
Величина размеров L1 и L2, мм
L1=7200; L2=7200	L1=3000; L2=3000	L1=6000; L2=6000
Район строительства
г. Брест	г. Витебск	г. Гродно

Вариант 14 «Школа на 500 учащихся»

Экспликация помещений

1 – вестибюль; 2 – гардероб; 3 – гардероб младших классов; 4 – кабинет; 5 – кладовая уборочного инвентаря; 6 – мастерские; 7 – кладовая; 8 – кабинет мастера; 9 – комната отдыха; 10 – санузел; 11 – учебная аудитория; 12 – складской кабинет; 13 – кинозал; 14 – киноаппаратная; 15 – кабинет

Рисунок А.14 – План здания

Таблица А.14 – Варианты заданий

Вариант 14, а	Вариант 14, б	Вариант 14, в
Расположение ригелей
продольное	поперечное	продольное
Высота этажей, подвала или техподполья
1 этажа – 4,2 м 2 и 3 этажа – 3,3 м подвала – 3 м	1-3 этажа – 3,3 м техподполья – 2 м	1 этажа – 3,3 м 2 и 3 этажа – 2,8 м техподполья – 2 м
Величина размеров L1 и L2, мм
L1=3000; L2=3000	L1=6000; L2=6000	L1=7200; L2=7200
Район строительства
г. Витебск	г. Гродно	г. Гомель

Вариант 15 «Участковая больница на 100 мест»

Экспликация помещений

1 – вестибюль-ожидальная; 2 – фильтр; 3 – смотровая; 4 – санитарный пропускник для рожениц; 5 – помещение санитарной обработки; 6 – родовой бокс; 7 – санпропускник персонала; 8 – кабинет врача; 9 – гардероб персонала; 10 – справочная-регистратура; 11 – помещения выписки; 12 – палата; 13 – пост акушерки; 14 – санузел; 15 – душевые; 16 – кладовая чистого белья; 17 – операционная; 18 – стерилизационная

Рисунок А.15 – План здания

Таблица А.15 – Варианты заданий

Вариант 15, а	Вариант 15, б	Вариант 15, в
Расположение ригелей
поперечное	продольное	поперечное
Высота этажей, подвала или техподполья
1-3 этажа – 3,3 м техподполья – 2 м	1 этажа – 3,3 м 2 и 3 этажа – 2,8 м техподполья – 2 м	1 и 2 этажа – 4,2 м техподполья – 2 м
Величина размеров L1 и L2, мм
L1=3000; L2=6000	L1=6000; L2=3000	L1=7200; L2=7200
Район строительства
г. Гродно	г. Гомель	г. Минск

Вариант 16 «Профессионально-техническое училище»

Экспликация помещений

1 – вестибюль; 2 – гардероб; 3 – кабинет врача; 4 – кабинет зубного врача; 5 – процедурный кабинет; 6 – обеденный зал; 7 – горячий цех; 8 – моечная столовой посуды; 9 – холодный цех; 10 – доготовочный цех; 11 – кладовая овощей; 12 – кладовая сухих продуктов;13 – охлаждаемая камера; 14 – кладовая инвентаря; 15 – комната персонала;16 – женский гардероб; 17 – мужской гардероб; 18 – бельевая; 19 – комната заведующего производством; 20 – моечная кухонной посуды; 21 – санузлы; 22 – методический кабинет; 23 – архив; 24 – кабинет директора; 25 – канцелярия; 26 – приемная; 27 – кабинет заместителя директора; 28 – учебные аудитории

Рисунок А.16 – План здания

Таблица А.16 – Варианты заданий

Вариант 16, а	Вариант 16, б	Вариант 16, в
Расположение ригелей
продольное	поперечное	продольное
Высота этажей, подвала или техподполья
1-3 этажа – 3,3 м техподполья – 2 м	1 этажа – 3,3 м 2 и 3 этажа – 2,8 м техподполья – 2 м	1 и 2 этажа – 4,2 м техподполья – 2 м
Величина размеров L1 и L2, мм
L1=6000; L2=3000	L1=3000; L2=6000	L1=7200; L2=7200
Район строительства
г. Гомель	г. Минск	г. Могилёв

Вариант 17 «Инфекционная больница»

Экспликация помещений

1 – регистратура; 2 – гардеробная; 3 – холл; 4 – палата для больных; 5 – процедурный кабинет; 6 – врачебный кабинет; 7 – кабинет медсестер; 8 – бельевая; 9 – помещение для хранения лекарственных препаратов; 10 – кабинет главврача; 11 – туалет; 12 – душевая; 13 – архив; 14 – помещение для хранения перевязочных средств;15 – стерилизационная; 16 – аптека; 17 – дезинфекционная

Рисунок А.17 – План здания

Таблица А.17 – Варианты заданий

Вариант 17, а	Вариант 17, б	Вариант 17, в
Расположение ригелей
поперечное	продольное	поперечное
Высота этажей, подвала или техподполья
1 этажа – 3,3 м 2 и 3 этажа – 2,8 м техподполья – 2 м	1 и 2 этажа – 4,2 м техподполья – 2 м	1 этажа – 4,2 м 2 и 3 этажа – 3,3 м подвала – 3 м
Величина размеров L1 и L2, мм
L1=6000; L2=3000	L1=7200; L2=7200	L1=3000; L2=3000
Район строительства
г. Минск	г. Могилёв	г. Брест

Вариант 18 «Районная поликлиника»

Экспликация помещений

1 – помещение для приема передач больным; 2 – заготовочная концентратов и полуфабрикатов; 3 – аналитическая; 4 – ассистентская; 5 – помещение для хранения лекарственных препаратов; 6 – помещение для хранения вспомогательных материалов; 7 – стерилизационная лекарственных форм; 8 – дистиляционная-стериализационная; 9 – моечная; 10 – дезинфекционная; 11 – бухгалтерия; 12 – архив; 13 – помещение для хранения перевязочных средств;14 – помещение для хранения дезинфекционных средств;15 – кабинет заведующего аптекой;16 – аптека;17 – информационная;18 – помещение для сушки и стирки рабочей одежды; 19 – бельевая;20 – гардеробная; 21 – регистратура; 22 – помещение для прививок; 23 – уборные; 24 – кабинет врачей педиатров; 25 – процедурная для детей

Рисунок А.18 – План здания

Таблица А.18 – Варианты заданий

Вариант 18, а	Вариант 18, б	Вариант 18, в
Расположение ригелей
продольное	поперечное	продольное
Высота этажей, подвала или техподполья
1 и 2 этажа – 4,2 м техподполья – 2 м	1 этажа – 4,2 м 2 и 3 этажа – 3,3 м подвала – 3 м	1-3 этажа – 3,3 м техподполья – 2 м
Величина размеров L1 и L2, мм
L1=7200; L2=7200	L1=3000; L2=3000	L1=6000; L2=3000
Район строительства
г. Могилёв	г. Брест	г. Витебск

Вариант 19 «Спортивный центр»

Экспликация помещений

1 – вестибюль; 2 – гардероб; 3 – комната переодевания; 4 – тренажерный зал; 5 – тренажерный зал; 6 – раздевалка мужская; 7 – раздевалка женская; 8 – душевые; 9 – сауна мужская; 10 – сауна женская; 11 – санузлы; 12 – кладовая; 13 – тренерская; 14 – комната отдыха; 15 – кабинет медсестры; 16 – комната персонала; 17 – кабинет врача; 18 – снарядная

Рисунок А.19 – План здания

Таблица А.19 – Варианты заданий

Вариант 19, а	Вариант 19, б	Вариант 19, в
Расположение ригелей
поперечное	продольное	поперечное
Высота этажей, подвала или техподполья
1 этажа – 4,2 м 2 и 3 этажа – 3,3 м подвала – 3 м	1-3 этажа – 3,3 м техподполья – 2 м	1 этажа – 3,3 м 2 и 3 этажа – 2,8 м техподполья – 2 м
Величина размеров L1 и L2, мм
L1=3000; L2=6000	L1=7200; L2=3000	L1=6000 L2=7200
Район строительства
г. Брест	г. Витебск	г. Гродно

Вариант 20 «Амбулаторный корпус»

Экспликация помещений

1 – зал обслуживания населения; 2 – ассистентская; 3 – помещение хранения торгового запаса; 4 – регистратура; 5 – гардероб; 6 – стерилизационная; 7 – антисептическая; 8 – шлюз; 9 – стерилизационная; 10 – кабинет заведующего; 11 – помещение приёма и обработки лекарственного сырья; 12 – кладовая хранения легковоспламеняющихся жидкостей; 13 – распаковочная; 14 – дезинфекционная; 15 – уборные; 16 – кладовая вспомогательного материала; 17 – душевая; 18 – кладовая хозяйственного инвентаря; 19 – бельевая; 21 - вестибюль

Рисунок А.20 – План здания

Таблица А.20 – Варианты заданий

Вариант 20, а	Вариант 20, б	Вариант 20, в
Расположение ригелей
продольное	поперечное	продольное
Высота этажей, подвала или техподполья
1-3 этажа – 3,3 м техподполья – 2 м	1 этажа – 3,3 м 2 и 3 этажа – 2,8 м техподполья – 2 м	1 и 2 этажа – 4,2 м техподполья – 2 м
Величина размеров L1 и L2, мм
L1=6000; L2=6000	L1=7200; L2=3000	L1=7200; L2=7200
Район строительства
г. Витебск	г. Гродно	г. Гомель

Вариант 21 «Корпус районной больницы»

Экспликация помещений

1 – гардероб персонала; 2 – справочная; 3 – прием передач; 4 – палата; 5 – санузел для персонала; 6 – комната гигиены персонала; 7 – душевые персонала; 8 - сигнализационная; 9 – комната сушки одежды; 10 – мусорокамера; 11 – комната хранения аппаратуры; 12 – комната хранения вещей больных; 13 – выписная; 14 – санузел для больных; 15 - кладовая грязного белья; 16 – кабинет врача; 17 – процедурная; 18 – процедурная зондирования; 19 – комната лечения электросном; 20 – зал лечебной физкультуры; 21 – процедурная иглорефлексотерапии; 22 – кабинет массажа; 23 – кабинет комплексных исследований; 24 – кабинет электросветолечения; 25 – кабинет врача консультанта; 26 – процедурная; 27 – вестибюль

Рисунок А.21 – План здания

Таблица А.21 – Варианты заданий

Вариант 21, а	Вариант 21, б	Вариант 21, в
Расположение ригелей
поперечное	продольное	поперечное
Высота этажей, подвала или техподполья
1 этажа – 3,3 м 2 и 3 этажа – 2,8 м техподполья – 2 м	1 и 2 этажа – 4,2 м техподполья – 2 м	1 этажа – 4,2 м 2 и 3 этажа – 3,3 м подвала – 3 м
Величина размеров L1 и L2, мм
L1=3000; L2=7200	L1=7200; L2=7200	L1=6000; L2=3000
Район строительства
г. Гродно	г. Гомель	г. Минск

Вариант 22 «Диагностический корпус»

Экспликация помещений

1 – вестибюль; 2 – гардероб; 3 – комната отдыха; 4 – кабинет флюорографии; 5 – раздевальная; 6 – ванный зал; 7 – комната персонала; 8 – кабинет физиотерапевта; 9 - санузлы; 10 – душевая; 11 – кабинет электросветолечения; 12 – кабинет санобработки; 13 – парафиновая; 14 – кабинет; 15 – инвентарная; 16 – зал ЛФК; 17 – кабинет обследования; 18 – кабинет ЭКГ; 19 – центрифужная; 20 – лаборантская; 21 – биохимическая лаборатория; 22 – кладовая; 23 – моечная; 24 – комната врачей; 25 – ожидальная

Рисунок А.22 – План здания

Таблица А.22 – Варианты заданий

Вариант 22, а	Вариант 22, б	Вариант 22, в
Расположение ригелей
продольное	поперечное	продольное
Высота этажей, подвала или техподполья
1 и 2 этажа – 4,2 м техподполья – 2 м	1 этажа – 4,2 м 2 и 3 этажа – 3,3 м подвала – 3 м	1-3 этажа – 3,3 м техподполья – 2 м
Величина размеров L1 и L2, мм
L1=7200; L2=7200	L1=7200; L2=3000	L1=6000; L2=6000
Район строительства
г. Гомель	г. Минск	г. Могилёв

Вариант 23 «Детский сад»

Экспликация помещений

1 – кабинет заведующей; 2 – кабинет персонала; 3 – игровая столовая; 4 – фойе; 5 – туалетные; 6 – раздевальные; 7 – групповые; 8 – спальни; 9 – техническое помещение; 10 – столовая персонала; 11 – хозяйственная кладовая; 12 – уборные персонала; 13 – подсобные помещения; 14 – кабинет медсестры

Рисунок А.23 – План здания

Таблица А.23 – Варианты заданий

Вариант 23, а	Вариант 23, б	Вариант 23, в
Расположение ригелей
поперечное	продольное	поперечное
Высота этажей, подвала или техподполья
1 этажа – 4,2 м 2 и 3 этажа – 3,3 м подвала – 3 м	1-3 этажа – 3,3 м техподполья – 2 м	1 этажа – 3,3 м 2 и 3 этажа – 2,8 м техподполья – 2 м
Величина размеров L1 и L2, мм
L1=3000; L2=3000	L1=3000; L2=6000	L1=7200; L2=3000
Район строительства
г. Минск	г. Могилёв	г. Брест

Вариант 24 «Учебный корпус»

Экспликация помещений

1 – книгохранилище; 2 – вечернее отделение; 3 – кабинет директора; 4 – приёмная; 5 – кабинет зам. директора; 6 – кабинет зам. директора по учебной части; 7 – учебная часть; 8 – преподавательская; 9 – методический кабинет; 10 – бухгалтерия с кассой; 11 - канцелярия; 12 – кабинет директора столовой; 13 – помещение общественных организаций; 14 – гардероб; 15 – кабинет врача и процедурная; 16 – кабинет зубного врача; 17 - хозяйственная кладовая; 18 – комната технического творчества; 19 – санузел; 20 – учебная аудитория

Рисунок А.24 – План здания

Таблица А.24 – Варианты заданий

Вариант 24, а	Вариант 24, б	Вариант 24, в
Расположение ригелей
продольное	поперечное	продольное
Высота этажей, подвала или техподполья
1-3 этажа – 3,3 м техподполья – 2 м	1 этажа – 3,3 м 2 и 3 этажа – 2,8 м техподполья – 2 м	1 и 2 этажа – 4,2 м техподполья – 2 м
Величина размеров L1 и L2, мм
L1=7200; L2=3000	L1=6000; L2=6000	L1=7200; L2=7200
Район строительства
г. Могилёв	г. Брест	г. Витебск

Вариант 25 «Дом быта»

Экспликация помещений

1 – пункт приёма белья в стирку; 2 -пункт выдачи чистого белья; 3 – пункт приёма вещей в химчистку; 4 – пункт выдачи вещей из химчистки; 5 – салон химчистки; 6 - примерочные кабины; 7 – санузлы; 8 – участок срочной пятновыводки; 9 –салон парикмахерской; 10 – педикюрный кабинет; 11 – косметический кабинет; 12 – женский зал парикмахерской; 13 – гардероб; 14 – комната персонала; 15 – мужской зал парикмахерской; 16 – душевая персонала; 17 – салон ремонта бытовой техники; 18 – салон химчистки; 19 - приёмная бытовой техники; 20 – мастерская ремонта кожгалантереи; 21 – хозкладовая; 22 – пункт проката; 23 – кабинет директора

Рисунок А.25 – План здания

Таблица А.25 – Варианты заданий

Вариант № 25, а	Вариант № 25, б	Вариант № 25, в
Расположение ригелей
поперечное	продольное	поперечное
Высота этажей, подвала или техподполья
1 этажа – 3,3 м 2 и 3 этажа – 2,8 м техподполья – 2 м	1 и 2 этажа – 4,2 м техподполья – 2 м	1 этажа – 4,2 м 2 и 3 этажа – 3,3 м подвала – 3 м
Величина размеров L1 и L2, мм
L1=7200; L2=3000	L1=6000; L2=7200	L1=3000; L2=3000
Район строительства
г. Брест	г. Витебск	г. Гродно

Вариант 26 «Корпус детского санатория»

Экспликация помещений

1 – спальная комната на 4 места; 2 – вестибюль-прихожая; 3 – комната вожатого; 4 – туалет; 5 – умывальная; 6 – душевая кабина; 7 – кладовая уборочного инвентаря; 8 - кабина личной гигиены девочек; 9 – комната дневного пребывания; 10 – кабинет медсестры; 11 – процедурная; 12 – массажный кабинет; 13 – кабинет диагностики; 14 – кабинет врача; 15 – спальная комната на 2 места

Рисунок А.26 – План здания

Таблица А.26 – Варианты заданий

Вариант 26, а	Вариант 26, б	Вариант 26, в
Расположение ригелей
продольное	поперечное	продольное
Высота этажей, подвала или техподполья
1 и 2 этажа – 4,2 м техподполья – 2 м	1 этажа – 4,2 м 2 и 3 этажа – 3,3 м подвала – 3 м	1-3 этажа – 3,3 м техподполья – 2 м
Величина размеров L1 и L2, мм
L1=7200; L2=7200	L1=3000; L2=6000	L1=6000; L2=6000
Район строительства
г. Витебск	г. Гродно	г. Гомель

Вариант 27 «Корпус бытового обслуживания»

Экспликация помещений

1 – вестибюль; 2 – салон срочного ремонта обуви; 3 – кладовая обуви; 4 – пункт приёма белья в стирку; 5 – пункт выдачи чистого белья; 6 – кладовая пункта проката; 7- мастерская ремонта металлоизделий; 8 – прачечная самообслуживания; 9 – ожидальная приёма белья; 10 – химчистка; 11 – кладовая пункта химчистки; 12 – санузлы; 13 - комната персонала; 14 – душевая персонала; 15 – салон ремонта бытовой техники; 16 - мастерская ремонта бытовой техники; 17 – салон парикмахерской; 18 – женский зал парикмахерской; 19 – педикюрный кабинет; 20 – косметический кабинет; 21 – подсобное помещение; 22 – кладовая уборочного инвентаря

Рисунок А.27 – План здания

Таблица А.27 – Варианты заданий

Вариант 27, а	Вариант 27, б	Вариант 27, в
Расположение ригелей
поперечное	продольное	поперечное
Высота этажей, подвала или техподполья
1 этажа – 4,2 м 2 и 3 этажа – 3,3 м подвала – 3 м	1-3 этажа – 3,3 м техподполья – 2 м	1 этажа – 3,3 м 2 и 3 этажа – 2,8 м техподполья – 2 м
Величина размеров L1 и L2, мм
L1=3000; L2=6000	L1=7200; L2=3000	L1=6000; L2=6000
Район строительства
г. Гродно	г. Гомель	г. Минск

Вариант 28 «Мастерские профтехучилища»

Экспликация помещений

1 – умывальные; 2 – вестибюль; 3 – гардероб; 4 – кладовая уборочного инвентаря; 5 – электрощитовая; 6 – санузел; 7 – приёмная; 8 – кабинет директора; 9 – кладовая; 10 – мастерские; 11 – учебная аудитория; 12 – душевые; 13 – методический кабинет; 14 - кабинет завуча; 15 – кабинет медсестры

Рисунок А.28 – План здания

Таблица А.28 – Варианты заданий

Вариант 28, а	Вариант 28, б	Вариант 28, в
Расположение ригелей
продольное	поперечное	продольное
Высота этажей, подвала или техподполья
1-3 этажа – 3,3 м техподполья – 2 м	1 этажа – 3,3 м 2 и 3 этажа – 2,8 м техподполья – 2 м	1 и 2 этажа – 4,2 м техподполья – 2 м
Величина размеров L1 и L2, мм
L1=3000; L2=6000	L1=6000; L2=6000	L1=7200; L2=7200
Район строительства
г. Гомель	г. Минск	г. Могилёв

Вариант 29 «Начальная школа»

Экспликация помещений

1 – умывальные; 2 – вестибюль; 3 – гардероб; 4 – кабинет завуча; 5 – кабинет директора; 6 – методический кабинет; 7 – кабинет медсестры; 8- учительская; 9 – кладовая; 10 – туалет; 11 – учебная аудитория; 12 – электрощитовая; 13 – кинозал; 14 - киноаппаратная; 15 – комната технического персонала; 16 – мастерская

Рисунок А.29 – План здания

Таблица А.29 – Варианты заданий

Вариант 29, а	Вариант 29, б	Вариант 29, в
Расположение ригелей
поперечное	продольное	поперечное
Высота этажей, подвала или техподполья
1 этажа – 3,3 м 2 и 3 этажа – 2,8 м техподполья – 2 м	1 и 2 этажа – 4,2 м техподполья – 2 м	1 этажа – 4,2 м 2 и 3 этажа – 3,3 м подвала – 3 м
Величина размеров L1 и L2, мм
L1=6000; L2=3000	L1=7200; L2=7200	L1=3000; L2=3000
Район строительства
г. Минск	г. Могилёв	г. Брест

Вариант 30 «Корпус областной больницы»

Экспликация помещений

1 – вестибюль-ожидальная; 2 – фильтр; 3 – смотровая; 4 – санитарный пропускник для рожениц; 5 – помещение санитарной обработки; 6 – родовой бокс; 7 – санпропускник персонала; 8 – кабинет врача; 9 – гардероб персонала; 10 – гардероб персонала; 11 - справочная-регистратура; 12 – помещение выписки; 13 – палата; 14 – пост акушерки; 15 – санузел; 16 – душевые; 17 – кладовая чистого белья; 18 – операционная; 19 – стерилизационная

Рисунок А.30 – План здания

Таблица А.30 – Варианты заданий

Вариант 30, а	Вариант 30, б	Вариант 30, в
Расположение ригелей
продольное	поперечное	продольное
Высота этажей, подвала или техподполья
1 и 2 этажа – 4,2 м техподполья – 2 м	1 этажа – 4,2 м 2 и 3 этажа – 3,3 м подвала – 3 м	1-3 этажа – 3,3 м техподполья – 2 м
Величина размеров L1 и L2, мм
L1=7200; L2=7200	L1=3000; L2=3000	L1=6000; L2=6000
Район строительства
г. Могилёв	г. Брест	г. Витебск

.
