4.2. Варианты заданий

Рассчитать водопонизительную систему из легких иглофильтровых установок, используя данные табл. 4.1.

Таблица 4.1

Исходные данные

№ варианта	Тип грунта	Размеры здания в осях, a0xb0, м	Ширина подошвы фундамента, bф, м	Глубина котлована, h, м	Глубина залегания грунтовых вод, h1, м	Мощность водоносного слоя, Н, м	Коэффициент фильтрации, Кф, м/сут
1	песок	18х72	1,5	3,5	1,5	10	24
2	песок	36х80	1,8	2,8	1,3	12	30
3	супесь	3х100	1,2	3,0	1,5	11	32
4	супесь	12х60	0,9	2,4	1,6	9	28
5	супесь	20х40	1,2	3,8	1,8	10	35
6	суглинок	16х48	1,8	2,7	1,5	10	40
7	суглинок	5х200	2,1	3,0	1,8	12	32
8	песок	48х144	2,4	3,2	1,2	10	40
9	супесь	48х100	1,8	4,2	2,0	10	36
10	песок	4х80	1,5	3,4	2,5	9	30
11	песок	18х72	1,8	4,0	2,1	12	28
12	супесь	5х80	1,2	2,7	1,5	11	26
13	супесь	18х54	2,4	3,6	1,4	10	32
14	супесь	12х24	2,8	3,5	2,0	9	28
15	суглинок	15х60	1,4	2,5	1,5	9	30
16	супесь	24х30	1,5	2,8	1,2	12	24
17	супесь	12х36	1,2	4,0	2,6	10	32
18	песок	5х30	1,6	3,5	1,8	12	26
19	песок	15х48	1,8	2,3	1,5	11	28
20	суглинок	12х60	1,2	2,8	1,2	9	32
21	супесь	9х36	0,9	3,5	2,1	10	30
22	супесь	18х36	2,4	3,8	2,5	12	24
23	песок	24х60	2,7	2,4	1,2	12	27
24	песок	6х48	3,0	2,9	1,6	11	22
25	песок	12х48	1,2	3,6	1,9	8	30

3. Методические указания по выполнению задания

При разработке схемы водопонижения с помощью иглофильтровой установки необходимо:

- определить количество иглофильтров;

- представить схему размещения иглофильтров;

- определить трудозатраты при понижении УГВ с помощью иглофильтров.

1. Приток грунтовых вод к иглофильтровой установке определяется по формуле:

Q=К_ф(2Н-S)S/(ln R_r-ln r),

где К_ф – коэффициент фильтрации, м/сут;

Н – мощность водоносного слоя, м (от УГВ до водоупора);

S – требуемое понижение уровня грунтовых вод, м;

R_r – радиус действия группы иглофильтров, м

R_r=R+r,

где R – радиус действия одного иглофильтра, м

R=1,95HК_ф

r – приведенный радиус группы иглофильтров, м;

r=F_к/

F_к – площадь, ограниченная иглофильтрами, м².

Иглофильтры погружаются в грунт по периметру котлована на расстоянии 1,5-2м от бровки выемки. Площадь, ограниченная иглофильтрами, определяется по формуле:

F_к=a·b

a=a₀+b_ф+2·0,5+2h·i+2·(1,52)

b=b₀+b_ф+2·0,5+2h·i+2·(1,52)

где а₀, b₀ – размеры здания в осях, м;

b_ф – ширина подошвы фундамента, м;

0,5м – расстояние между поверхностью откоса и боковой поверхностью возводимого в выемке сооружения (учтена возможность передвижения людей в пазухе);

h – глубина выемки, м;

i – коэффициент угла естественного откоса.

Таблица 4.2

Крутизна откосов котлованов и траншей

Грунты	Крутизна откосов (1i) при глубине выемки
	до 1,5м	до 3м	до 5м
Насыпной	10,67	1:1	1:1,25
Песок	1:0,5	1:1	1:1
Супесь	1:0,25	1:0,67	1:0,85
Суглинок	1:0	1:0,5	1:0,75
Глина	1:0	1:0,25	1:0,5
Лёсс	1:0	1:0,5	1:0,5

Количество игл в установке:

n=Q/q,

где q – пропускная способность одного иглофильтра, м³/ч.

q=0,7dК_ф,

где d - диаметр фильтровального звена (см. приложение 10).

2. На схеме необходимо представить план и разрез котлована с основными размерами и размещением элементов водопонижающей установки.

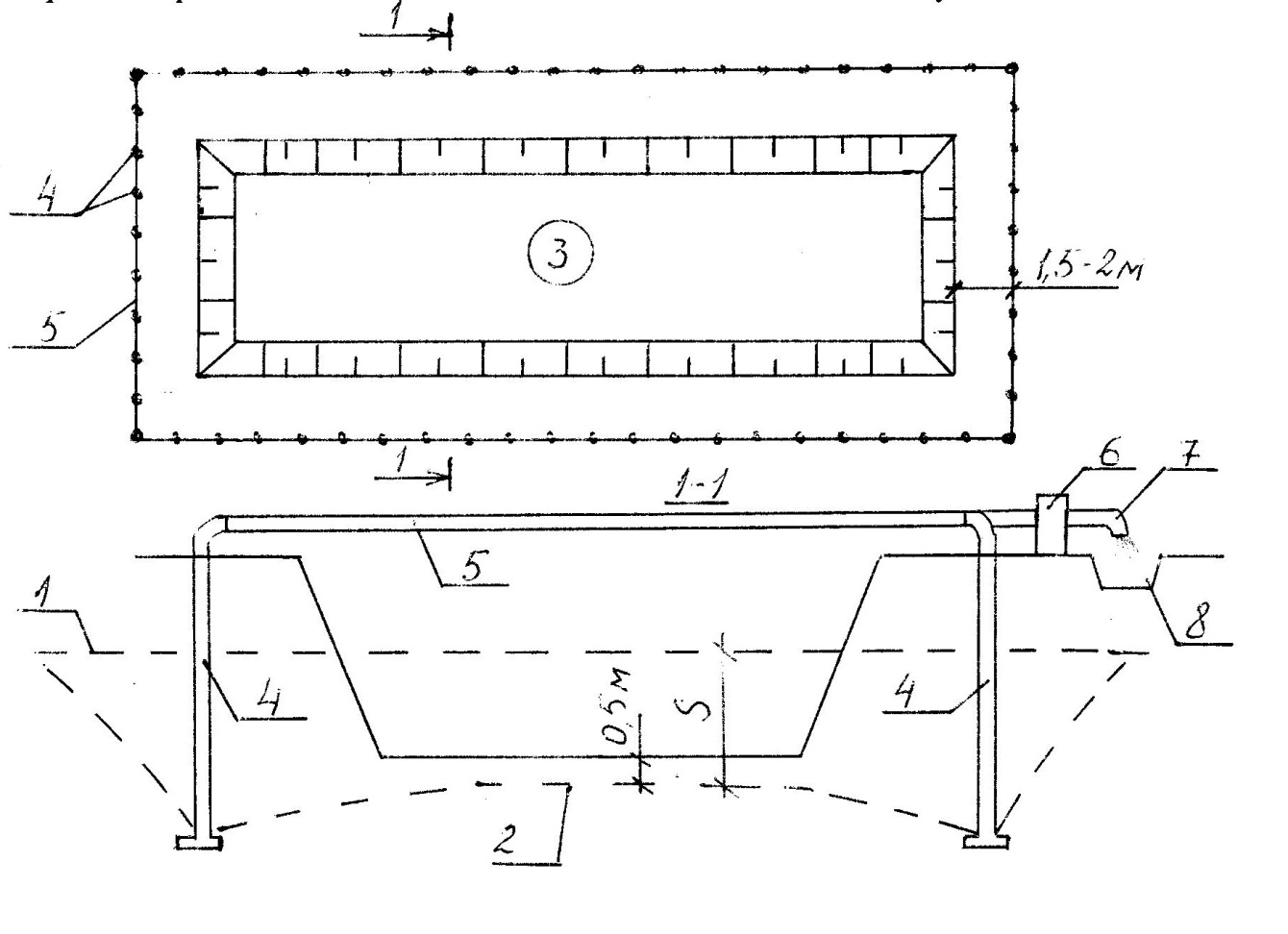

Рис. 4.2 Схема водопонижения с помощью иглофильтров

1 – уровень грунтовых вод до понижения: 2 - уровень грунтовых вод после понижения; 3 – котлован; 4 – иглофильтры; 5 – обводной коллектор; 6 – насос; 7 – слив; 8 – зумпф.

3. Подсчет трудозатрат ведется в табличной форме на основании расчетного количества иглофильтров по ГЭСН-2001 №1, раздел 8.

Перечень работ: гидравлическое погружение и установка легких иглофильтров (в зависимости от группы грунта), извлечение легких иглофильтров, монтаж и демонтаж всасывающего коллектора.

В таблице работы должны быть приведены в технологической последовательности.

Таблица 4.3

Подсчет трудозатрат на понижение УГВ иглофильтрами

№ГЭСН	Наименование работ	Ед. изм.	Объем работ	Трудозатраты, челч
				на ед. изм.	на объем работ
1	2	3	4	5	6
