Отек легких

Рентгенография, линейная томография, КТ: интерстициальный отек - понижение прозрачности (воздушности) легочных полей (симптом «матового стекла»), усиление и сетчатая деформация легочного рисунка, нечеткость контуров его элементов, линии Керли, расширение и потеря структурности тени корней легких; альвеолярный отек - множественные расплывчатые, сливающиеся между собой очаговые тени, крупные фокусы затенения вплоть до массивных однородных затенений в наиболее низко расположен-

Рис. 8.39. Рентгенограмма в прямой проекции. Инфаркты нижней доли правого легкого

Рис. 8.40. Ангиопульмонограмма. Тромбоэмболия правой ветви легочной артерии

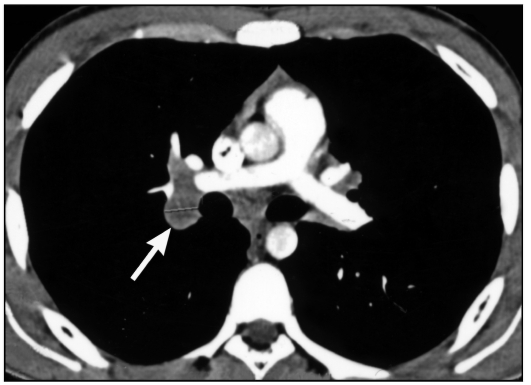

Рис. 8.41. КТ-ангиограмма. Тромбоэмболия правой ветви легочной артерии (стрелка)

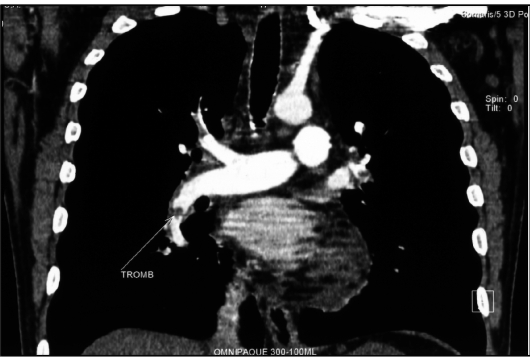

Рис. 8.42. КТ-ангиография с построением изображения проекции максимальных ин-тенсивностей (MIP) во фронтальной плоскости. Тромбоэмболия нижнедолевой артерии правого легкого

ных отделах легких. На рентгенограммах в прямой проекции, произведенных при горизонтальном положении пациента, эти изменения, располагающиеся в верхнем сегменте нижних долей легких, проецируются на прикорневые отделы, что в целом формирует скиалогическую картину, называемую «крыльями бабочки» (см. рис. 8.44).

Рак легкого центральный

Рентгенография, линейная томография, КТ: одностороннее расширение корня легкого из-за объемного патологического образования и увеличения брон-хопульмональных лимфатических узлов; сужение вплоть до полной обтурации просвета крупного бронха; признаки нарушения его проходимости в виде ги-повентиляции или ателектаза соответствующих сегментов легкого, с уменьшением их объема и потерей воздушности; компенсаторное увеличение объема и повышение воздушности непораженных отделов легких; смещение средостения в сторону поражения; подъем диафрагмы на стороне поражения (рис. 8.45, 8.46).

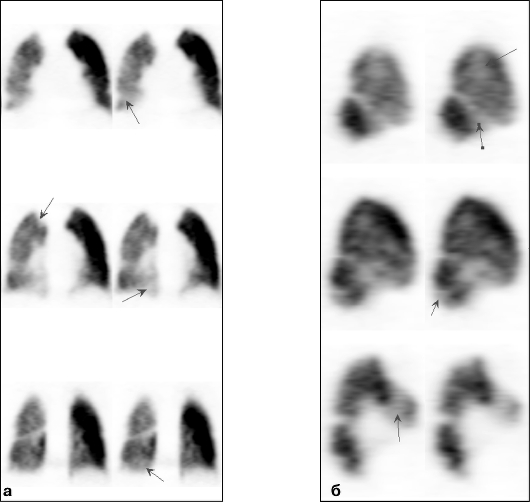

Рис. 8.43. Серии однофотонных эмиссионных компьютерных томограмм легких во фронтальной (a), сагиттальной (б) плоскостях. Тромбоэмболия легочной артерии

(стрелки)

Рис. 8.44.Рентгенограмма в прямой проекции (а) и компьютерная томограмма (б). Альвеолярный отек легких

Сцинтиграфия с туморотропными РФП и ПЭТ с ФДГ: избирательная аккумуляция РПФ в первичной опухоли и в метастатически пораженных лимфатических узлах (рис. 8.47, см. рис. 8.48 на цв. вклейке).

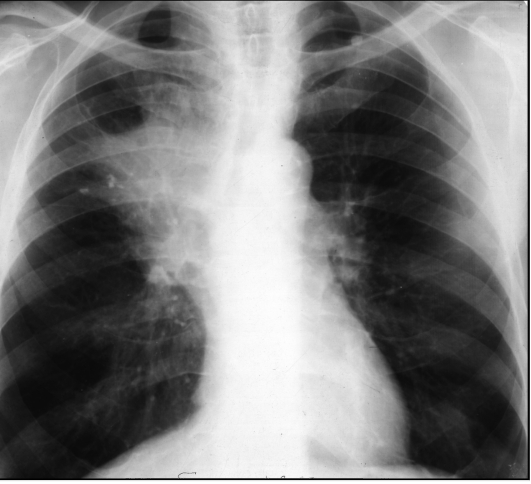

Рис. 8.45. Рентгенограмма в прямой проекции. Центральный рак правого легкого

Рис. 8.46. КТ-ангиография. Центральный рак левого легкого: опухолевый узел сдавливает левую ветвь легочной артерии (стрелка)

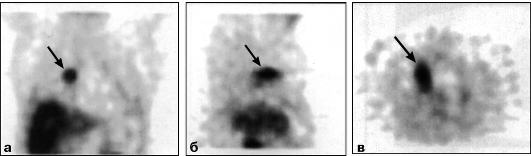

Рис. 8.47. Однофотонные эмиссионные компьютерные томограммы с туморотропным РФП во фронтальной (а), сагиттальной (б) и аксиальной (в) плоскостях. Центральный рак

легкого (стрелки)

Рак легкого периферический

Рентгенография, линейная томография, КТ: тень округлой формы с неровными, полициклическими, местами нечеткими, лучистыми контурами (см.

рис. 8.49, 8.50).

КТ с контрастным усилением: значительное (в 1,5-2 раза) повышение плотности патологического участка в легких.

Сцинтиграфия с туморотропными РФП и ПЭТ с ФДГ: избирательная аккумуляция радионуклида в опухолевом узле.

Гематогенные метастазы злокачественных опухолей в легких Рентгенография, линейная томография, КТ:множественные двусторонние или (значительно реже) одиночные тени округлой формы (рис. 8.51). Первичный туберкулезный комплекс

Рентгенография, линейная томография, КТ: тень округлой формы с нечеткими контурами, расположенная обычно субплеврально; расширение корня легкого из-за увеличения бронхопульмональных лимфатических узлов; «дорожка» в виде линейных теней (лимфангит), соединяющая периферическую тень с корнем легкого.

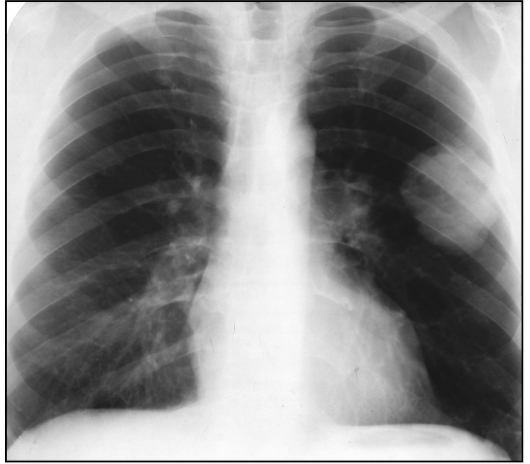

Рис. 8.49. Рентгенограмма в прямой проекции. Периферический рак левого легкого

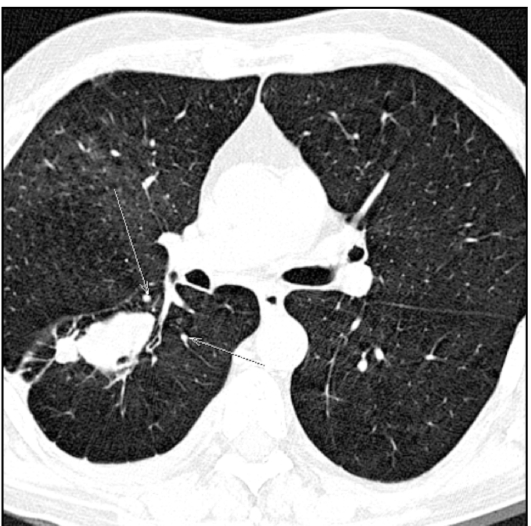

Рис. 8.50.Фрагмент компьютерной томограммы. Периферический рак правого легкого

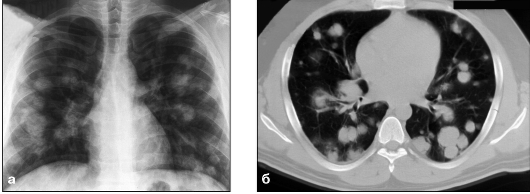

Рис. 8.51. Рентгенограмма в прямой проекции (а) и компьютерная томограмма (б).

Множественные метастазы в легких

Туберкулез внутригрудных лимфатических узлов

Рентгенография, линейная томография, КТ: расширение одного или обоих корней легких из-за увеличения бронхопульмональных лимфатических узлов (рис. 8.52, 8.53).

Диссеминированный туберкулез легких

Рентгенография, линейная томография, КТ: острый - диффузная двусторонняя, равномерная и однотипная очаговая диссеминация; хронический: двусторонняя диссеминация с преимущественной локализацией разнообразных по величине, сливающихся между собой очагов в верхних долях легких на фоне усиленного и деформированного (в результате фиброза) легочного рисунка (рис. 8.54 - 8.56).

Очаговый туберкулез легких

Рентгенография, линейная томография, КТ: немногочисленные очаговые тени с типичной локализацией в верхушках легких (рис. 8.57).

Инфильтративный туберкулез легких

Рентгенография, линейная томография, КТ: ограниченное затенение легочного поля, обычно с нечеткими контурами разнообразной формы и ло-

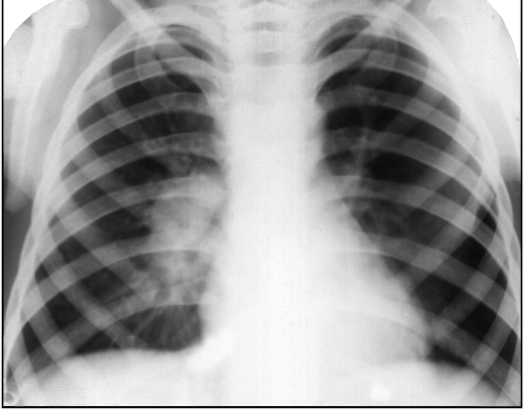

Рис. 8.52. Рентгенограмма в прямой проекции - туберкулез внутригрудных лимфатических узлов

Рис. 8.53. Компьютерная томограмма. Туберкулез внутригрудных лимфатических узлов (стрелка)

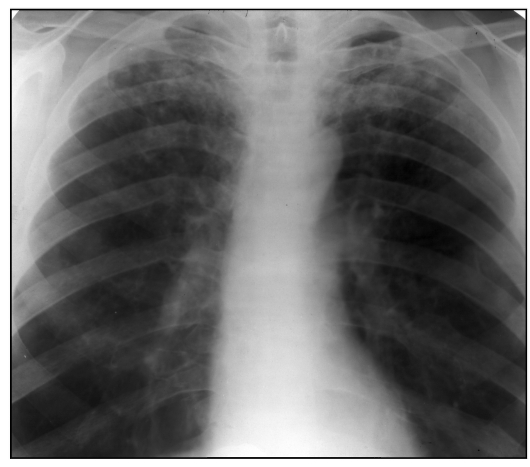

Рис. 8.54. Рентгенограмма в прямой проекции. Острый диссеминированный туберкулез легких

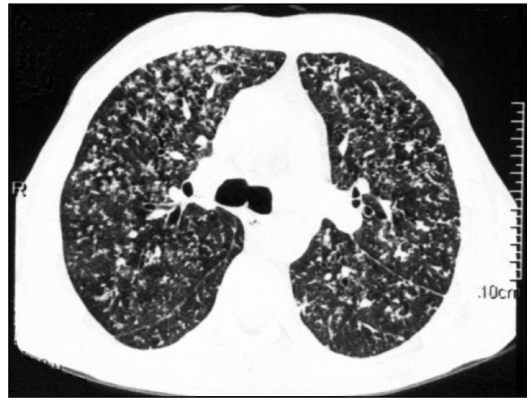

Рис. 8.55. Компьютерная томограмма - острый диссеминированный туберкулез легких

кализации в виде облаковидного или круглого инфильтрата, сегментарного или долевого поражения, так называемого перициссурита с инфильтрацией легочной ткани вдоль междолевых щелей; в целом инфильтративному туберкулезу свойственны полости распада и очаги отсева (см. рис. 8.58, 8.59).

Туберкулема

Рентгенография, линейная томография, КТ: тень неправильно округлой формы с неровными, но четкими контурами, возможны плотные включения (обызвествления) и участки просветления (полости деструкции), а вокруг нее - очаговые тени отсева (см. рис. 8.60, 8.61).

КТ с контрастным усилением: отсутствие повышения плотности патологического участка.

Кавернозный туберкулез легких

Рентгенография, линейная томография, КТ: полость округлой формы без жидкого содержимого со стенкой толщиной 1-2 мм; в окружающей легочной ткани мелкие очаговые тени отсева (см. рис. 8.62).

Рис. 8.56. Рентгенограмма в прямой проекции. Хронический диссеминиро-ванный туберкулез легких

Рис. 8.57. Рентгенограмма в прямой проекции. Очаговый туберкулез

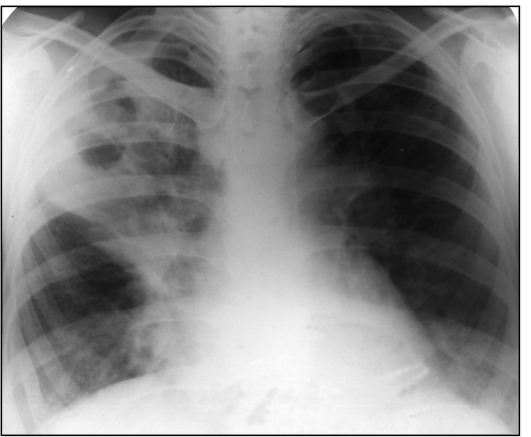

Рис. 8.58. Рентгенограмма в прямой проекции. Инфильтративный туберкулез правого легкого в фазе распад

Рис. 8.59. Компьютерная томограмма. Инфильтративный туберкулез правого легкого в виде круглого инфильтрата с очагами отсева

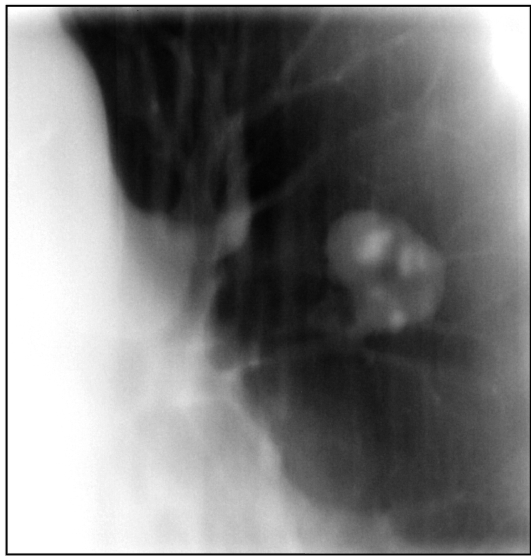

Рис. 8.60. Линейная томограмма левого легкого. Туберкулема

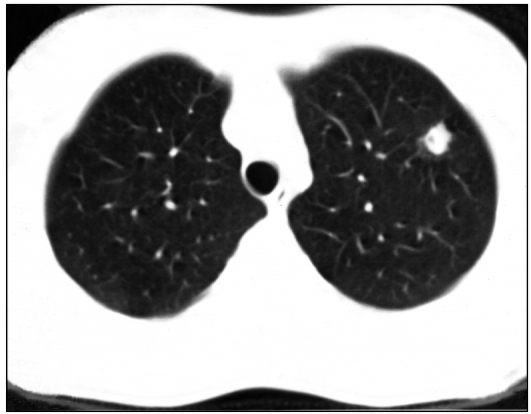

Рис. 8.61. Компьютерная томограмма. Тубер-кулема

Фиброзно-кавернозный туберкулез легких

Рентгенография, линейная томография, КТ: одиночные или множественные полости деструкции различных размеров с неровными наружными контурами; преимущественная локализация каверн - верхушки и задние сегменты верхних долей; пораженные отделы легких уменьшены в объеме и неравномерно уплотнены; очаговые тени отсева как в окружности полостей, так и в отдалении (рис. 8.63, 8.64).

Цирротический туберкулез легких

Рентгенография, линейная томография, КТ: пораженная часть легкого, чаще всего верхние доли, значительно уменьшена в объеме и неравномерно затенена, на этом фоне есть плотные обызвествленные очаги и участки воздушного вздутия легочной ткани; массивные плевральные наслоения; средостение смещено в сторону поражения, диафрагма на этой стороне подтянута вверх; объем и пневматизация непораженных отделов легких повышены (рис. 8.65).

Рис. 8.62. Рентгенограмма в прямой проекции. Кавернозный туберкулез правого легкого

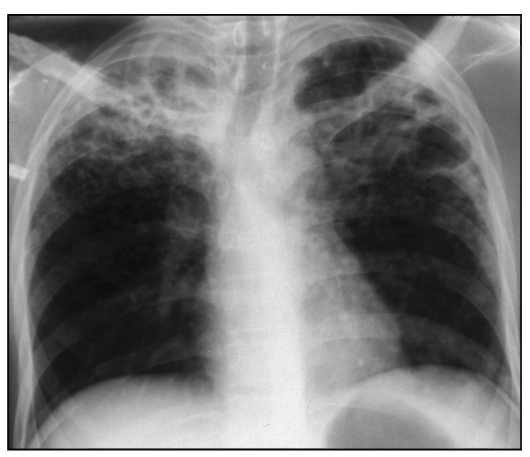

Рис. 8.63. Рентгенограмма в прямой проекции. Фиброзно-кавернозный туберкулез обоих легких

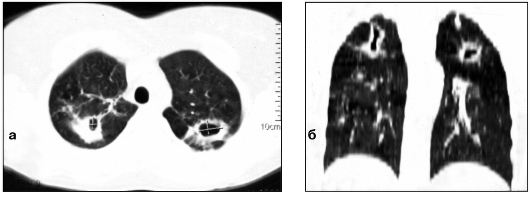

Рис. 8.64. Компьютерные томограммы в аксиальной (а) и фронтальной (б) плоскостях. Фиброзно-кавернозный туберкулез обоих легких
