5. Компрессорное оборудование
П
ередвижные
азотные и воздушные компрессорные
станции ПКСА-9/200, ПКСА-5/101, ПКС-8/101,
ПКСА-16/101
Поставщик: "Уральский
Компрессорный Завод", ОАО
Передвижные азотные компрессорные станции ПКСА-9/200 и ПКСА-5/101 предназначены для получения из атмосферного воздуха взрывопожаробезопасной газовой смеси. Используются при производстве работ по освоению, испытанию, ремонту нефтяных и газовых скважин, а также проведении других технологических операций в нефтегазодобывающей промышленности. Передвижные воздушные компрессорные станции ПКС-8/101, 16/101 позволяет получать воздух, применяемый в технологических процессах нефтегазодобывающей промышленности для очистки, продувки и опрессовки трубопроводов, а также других операций. Содержание кислорода в газовой смеси — не более 10% Газоразделительный блок на основе половолоконных мембран производства США обладает высоким ресурсом работы — 26000 ч и не требует обслуживания в условиях завода-изготовителя. Меньшие масса и габаритные размеры по сравнению с аналогами. Системы подогрева оборудования обеспечивают надежную работу станции в условиях низких температур. Высокая мобильность и проходимость в условиях бездорожья. Станция комплектуется датчиками расхода топлива, позволяющими контролировать потребление ГСМ компрессорной установкой. Санный вариант может использоваться при геологоразведочных работах. Могут быть смонтированы на шасси автомобиля Урал или КАМАЗ.
Технические характеристики
Параметры |
ПКСА-5/101 |
ПКСА-9/200 |
Сжимаемый газ, на всасывании |
воздух |
воздух |
на нагнетании |
инертная газовая смесь |
инертная газовая смесь |
Состав инертной газовой смеси по объему), %, азот, не менее |
90 |
90 |
кислород, не более |
10 |
10 |
Производительность по азоту, м3/мин. |
5 |
9 |
Начальное давление |
атмосферное |
атмосферное |
Конечное давление, МПа (кгс/см2) |
10,1 (101) |
20 (200) |
Потребляемая мощность, кВт, не более |
130 |
270 |
Габаритные размеры, мм, |
|
|
длина |
8350 |
10300 |
ширина |
2500 |
2500 |
высота |
3000 |
3200 |
Масса станции, кг |
13750 |
19700 |
Параметры |
ПКС-8/101 на шасси автомобиля Урал |
ПКС-8/101 на металлических санях |
ПКС-16/101 |
Сжимаемый газ |
воздух |
воздух |
воздух |
Производительность, м3/мин. |
8 |
8 |
16 |
Начальное давление |
атмосферное |
атмосферное |
атмосферное |
Конечное давление, МПа (кгс/см2) |
10,1 (101) |
10,1 (101) |
10,1 (101) |
Потребляемая мощность, кВт, не более |
130 |
130 |
270 |
Габаритные размеры, мм, длина |
8350 |
5500 |
10300 |
ширина |
2500 |
2500 |
2500 |
высота |
3000 |
2460 |
3200 |
Масса станции, кг |
13500 |
7000 |
19400 |

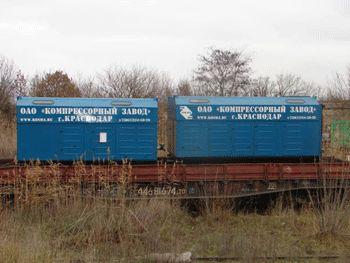

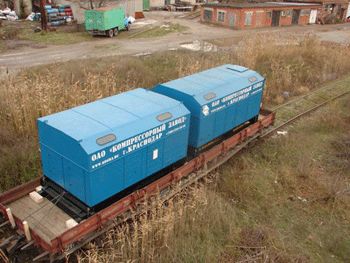

Станция компрессорная передвижная для получения и сжатия азота СДА и переносная НДА Поставщик: "Компрессорный завод", ОАО
|
|
Применяется при бурении, ремонте, опрессовке нефтегазопроводов и скважин. Самоходные установки СДА предназначены для получения из атмосферного воздуха взрывопожаробезопасной смеси с содержанием кислорода от 5% до 10% и сжатия ее до давления 250 кг/см2 с целью использования газовой инертной среды при бурении, освоении и ремонте нефтяных скважин и нефтегазопроводов, вскрытии продуктивных пластов, испытании и очистке трубопроводов, а так же при проведении различных технологических операций в нефтегазодобывающей промышленности.
Монтажная база: Урал
Технические характеристики
Модель |
Марка компрессора |
Производительность по азотной смеси, м3/мин |
Давление нагнетания избыточное, кгс/ см2 |
Мощность привода, л.с. |
Габаритные размеры станции, м |
Масса станции, кг |
СДА-20/251 |
4ВМ2,5-18/251 |
20 |
250 |
450 |
13,00х2,50х3,60 |
33000 |
СДА-20/101 |
4ВМ2,5-18/101 |
20 |
100 |
450 |
13,00х2,50х3,60 |
33000 |
СДА-10/251 |
4ГМ2,5-10/251 |
10 |
250 |
450 |
10,00х2,50х3,60 |
24500 |
СДА-5/220* |
2ГМ2,5-5/220 |
5 |
220 |
300 |
10,00х3,07х3,60 |
22200 |
СДА-10/101 |
4ГМ2,5-10/101 |
10 |
100 |
450 |
10,00х2,50х3,60 |
23500 |
СДА-5/101* |
2ГМ2,5-5/101 |
5 |
100 |
300 |
9,60х2,50х3,60 |
21200 |
НДА-5/220 |
2ГМ2,5-5/220 |
5 |
220 |
300 |
7,00х3,37х2,90 |
16000 |
НДА-10/101 |
4ГМ2,5-10/101 |
10 |
100 |
450 |
10,00х2,50х3,60 |
23500 |
НДА-5/101 |
2ГМ2,5-5/101 |
5 |
100 |
300 |
7,00х2,80х2,90 |
15000 |

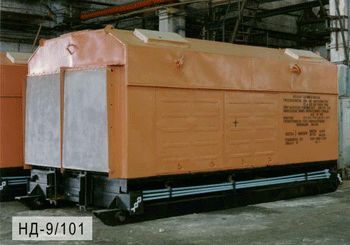

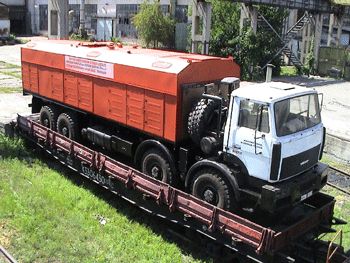

Станция компрессорная передвижная для сжатия воздуха СД и переносная НД, НЭ Поставщик: "Компрессорный завод", ОАО
|
|
|
|
Применяется при бурении, ремонте, опрессовке нефтегазопроводов и скважин. Предназначена для подачи сжатого воздуха при бурении, освоении и ремонте нефтяных скважин и нефтегазопроводов, вскрытии продуктивных пластов, а так же при испытании и очистке трубопроводов и других инженерно-строительных работах.
Монтажная база:КАМАЗ-43118
Технические характеристики
Модель |
Марка компрессора |
Производительность, м3/мин |
Давление нагнетания избыточное, кгс/ см2 |
Мощность привода, л.с. |
Габаритные размеры станции, м |
Масса станции, кг |
СД-19/9 |
2ВМ2,5-19/9 |
19,00 |
8,00 |
300 |
10,00х2,50х3,60 |
19600 |
СД-18/251 |
4ВМ2,5-18/251 |
18,00 |
250,00 |
450 |
10,00х3,07х3,60 |
23000 |
СД-18/101 |
4ВМ2,5-18/101 |
18,00 |
100,00 |
450 |
10,00х2,50х3,60 |
25500 |
СД-9/220 |
2ВМ2,5-9/220 |
9,00 |
220,00 |
300 |
9,60х3,07х3,60 |
20700 |
СД-9/101М |
2ВМ2,5-9/101 |
9,00 |
100,00 |
300 |
9,60х2,50х3,60 |
19700 |
НД-19/9 |
2ВМ2,5-19/9 |
19,00 |
8,00 |
300 |
6,00х2,80х2,90 |
11800 |
НД-18/251 |
4ВМ2,5-18/251 |
18,00 |
250,00 |
450 |
6,00х3,37х2,90 |
16000 |
НД-18/101 |
4ВМ2,5-18/101 |
18,00 |
100,00 |
450 |
6,00х3,37х2,90 |
15000 |
НД-9/220 |
2ВМ2,5-9/220 |
9,00 |
220,00 |
300 |
6,00х3,37х2,90 |
13000 |
НД-9/101М |
2ВМ2,5-9/101 |
9,00 |
100,00 |
300 |
6,00х2,80х2,90 |
12000 |
НЭ-50/70 |
4ВМ2,5-4/14-70 винтов блок фирмы GНН-REND |
50,00 |
69,00 |
700 (кВт) |
11200х2730х2780 |
19000 |

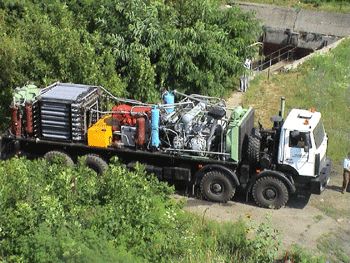

М
ногофазные
дожимающие насосно-компрессорные
установки УБ
Поставщик: "Научно-производственная
компания «РАНКО»", ООО
Применяются в следующей технологических операциях: обработка призабойных зон скважин пенными системами, в т. ч. на месторождениях с АНПД; освоение скважин; глушение скважины пенами; вскрытие пластов на депрессии; опорожнение и опрессовка газопроводов; удаление ретроградного конденсата из призабойной зоны скважины, водогазового воздействия на пласт и др. Предназначены для генерации и нагнетания газожидкостных смесей, в т. ч. неподготовленных промысловых газов при реализации нефтепромысловых операций. Технологическое обеспечение состоит из компрессора с гидрозатвором на базе трехплунжерного насоса типа 14Т, привода, питательного насоса для формирования гидрозатвора и системы автоматики для контроля процесса компремирования ГЖС.
Исполнение в контейнере или на автошасси КрАЗ-651011. Установки защищены патентами.
Технические характеристики
Тип компрессора с гидрозатвором |
14Т2ДГ; АНТ-370-04; |
Тип нагнетателя |
3-х плунжерный |
Производительность по газу, Нм3/мин |
от 4 до 42 |
Наибольшее давление нагнетания, МПа |
10—40 |
Рекомендованная мощность двигателя, кВт |
125; 315; |

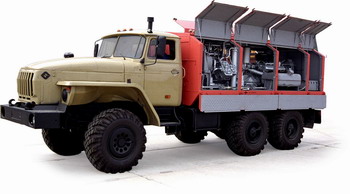

П
ередвижная
компрессорная станция ПКС-8/101 (Урал
5557-40)
Поставщик: "Торговый
дом "УРАЛавто"", ООО
Предназначена для выполнения работ по ремонту и освоению нефтяных скважин, а также наполнения в полевых условиях воздухом баллонов до давления 100 кгс/см2, очистки, продувки, опрессовки трубопроводов при температуре окружающего воздуха от – 45 до + 40 °С.
Технические характеристики
Шасси Урал-5557-40 |
|
Колесная формула |
6х6 |
Двигатель: |
ЯМЗ-236НЕ2 дизельный с турбонаддувом |
— номинальная мощность при 2100 мин-1, кВт (л.с.) |
169 (230) |
Максимальная скорость, км/ч |
70 |
Полная масса, кг, не более |
13850 |
Сжимаемый газ |
воздух |
Производительность, приведенная к начальным условиям засасывания, м3/мин |
7+0,35 |
Давление начальное |
атмосферное |
Давление конечное, МПа (кг/см2) |
10,2 (102) |
Потребляемая мощность, кВт |
|
Двигатель компрессорной установки: — номинальная мощность при 2100 мин-1, кВт (л.с.) — максимальный крутящий момент при 1350 мин-1, Н·м (кгс·м) |
ЯМЗ-238М2 дизельный 176 (240) 883 (90) |
