69243 (Пку-1) (шасси камаз-53215 6х4)
Поставщик (завод – изготовитель): «КАМАЗ», ОАО
Технические характеристики
Передвижная калибровочная установка 69243 (ПКУ-1) предназначена для технического обслуживания узлов учета нефти и калибрования расходомеров.
Кузов фургонного типа, утепленный, с лабораторным и технологическим отсеками.
Отопление лабораторного отсека: отопитель автономный электрический (220 В, 2 кВт) взрывозащищенного исполнения.
Освещение: светильники взрывозащищенного исполнения (2×100 Вт, 220 В).
Модель ............................................................ 69243 (ПКУ-1)
Габаритные размеры кузова, мм:
(длина × ширина × высота) ........................ 6050×2480×2020
Контрольное устройство .................... «Компакт-Прувер»
фирмы Brooks (CША)
— тип устройства ................................... трубопоршневой
с микропроцессорной
системой управления
— условный диаметр цилиндров, дюйм (мм) ...... 18(441)
— объем трубы прувера, л ............................................. 120
— диапазон расхода прувера:
— min, м/ч .................. 0,794
— maх, м/ч .................... 794
Соединительная арматура:
— рукав (4 шт.) ..................... Dу 100, Ру 5,0 МПа, L=4,5 м
— тройник (2 шт.) ................................... D 420, Ру 4,0 МПа
— тройник (2 шт.) ................................... D 350, Ру 4,0 МПа
— хомут с манжетой (8 шт.) ............... Dу 100, Ру 5,0 МПа
Полная масса установки, кг ........................ не более 19650
Распределение полной массы, кг:
— передняя ось/задняя тележка .................... 4420/15230
Габаритные размеры установки, мм:
(длина × ширина × высота) ....................... 8700×2500×3750
Максимальная скорость, км/ч .......................................... 80
Базовое шасси:
Модель ............................................................ КАМАЗ-53215
Двигатель:
Модель ........................................................... 740.31 (Евро-2)
Тип .......................................... дизельный с турбонаддувом
Максимальная мощность, л. с. (кВт),
при 2200 об/мин ...................................................... 240 (176)
10. Оборудование для кислотной обработки скважин

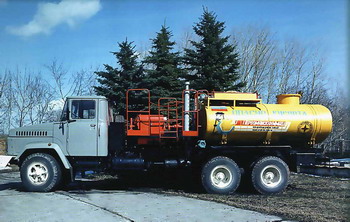

А
грегат
кислотной обработки при забойной зоны

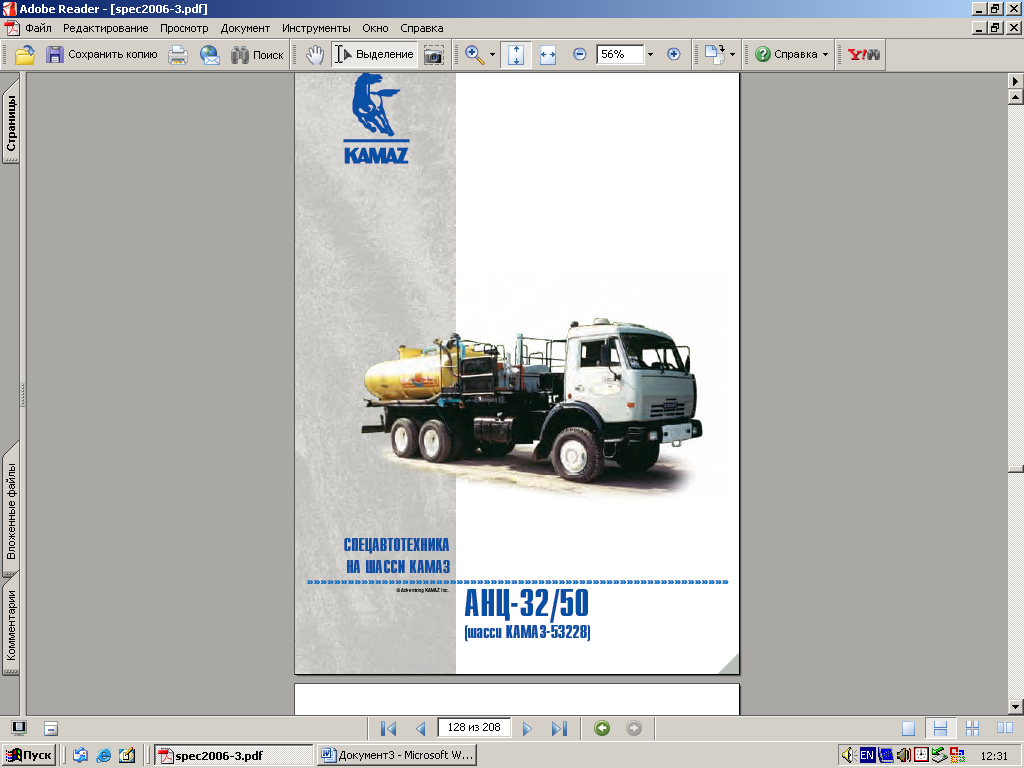

скважин АНЦ-32/50
Поставщик (завод – изготовитель):
"Первомайскхиммаш",
ОАО
Агрегат АНЦ-32/50 предназначен для транспортирования ингибированной соляной кислоты и нагнетания в скважины жидких сред при солянокислотной обработке призабойной зоны скважин. В состав агрегата входят : трехплунжерный горизонтальный односторонний насос высокого давления, трансмиссия, коробка отбора мощности, двухскоростная двухвальная коробка передач, емкость, трубопроводы обвязки насоса с емкостью, напорный трубопровод с шарнирными коленами для обвязки агрегата с устьем обрабатываемой скважины. Агрегат предназначен для работы в умеренной и холодной макроклиматических зонах.
Агрегат изготавливается в соответствии с ТУ 3666-105-00217352-95 по чертежу 58192-0000010.
Технические характеристики
Монтажная база
Насос высокого давления
Полезная мощность, кВт
Давление максимальное , МПа
Подача максимальная , л/с |
УРАЛ-55571, КАМАЗ-53228-1990-02
3НП-32/50 трехплунжерный, горизонтальный
100
32
19,3 |
Привод насоса высокого давления |
от тягового двигателя автомобиля через раздаточную коробку, коробку отбора мощности и коробку передач агрегата |
Коробка передач |
двухскоростная двухвальная с косозубой цилиндрической передачей |
Емкость цистерны, м3 |
4,6 |
Транспортируемая жидкость |
раствор ингибированной соляной кислоты (концентрация 8-21%), а также в смеси с кислотами плавиковой (5% от объема соляной кислоты) и уксусной (2% в пересчете на 100%-ую соляную кислоту) |
Управление агрегатом |
централизованное из кабины автомобиля |
Условные проходы манифольда, мм -всасывающего -нагнетательного |
100 50 |
Вспомогательный трубопровод (обвязка агрегата с устьем скважины), мм -условный проход -общая длина |
50 21500 |
Габаритные размеры, мм |
9520х2500х3300 |
Снаряженная масса, кг |
14850 |

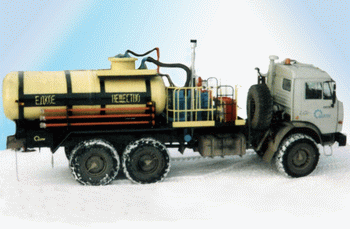

У
становка
для кислотной обработки скважин АНК
320-2 (КАМАЗ-43118)
Поставщик (завод – изготовитель):
"КАМАЗ",
ОАО
Предназначена для транспортировки и нагнетания в пласты кислотного раствора при обработке призабойной зоны скважины.
Закачиваемая жидкость: вода, растворы солей с плотностью до 1,6 г/см3 , серная кислота до 65%, соляная кислота до 22%, смеси кислот: соляной с плавиковой (5% от 100% HCL) и уксусной (2% от 100% HCL).
Технические характеристики
Шасси КАМАЗ-43118 6х6 |
|
Давление максимальное, МПа |
32 |
Производительность установки максимальная, дм3/с (м3/ч) |
13,1 (47,16) |
Насос для закачкарабочей жидкости |
плунжерный |
Вместимость цистерны, м3 |
6 |
Масса транспортируемой установкой жидкости, кг |
4000 |
Условные проходы трубопроводов, мм: |
|
• всасывающего/ напорного |
100/50 |
Потребляемая мощность, кВт (л.с.) |
150±10 |
Полная масса установки, кг |
не более 20900 |
Габаритные размеры, мм: (длина х ширина х высота) |
9100х2500х3800 |
Двигатель: |
|
Модель |
740.31 |
Установка для кислотной обработки скважин

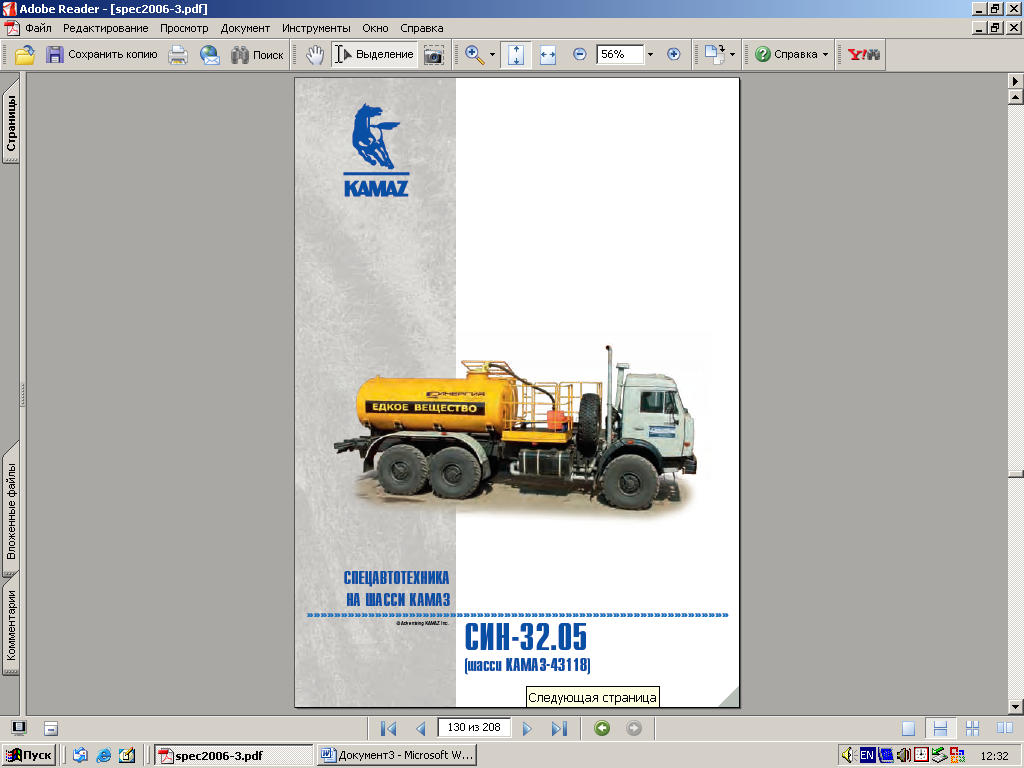

СИН-32.05 (шасси КАМАЗ-43118 6х6)
Поставщик (завод – изготовитель): «КАМАЗ», ОАО
Технические характеристики
Установка насосная для кислотной обработки скважин СИН-32.05 (УНЦ-200×50 ГОСТ 28922-91) предназначена для транспортирования и нагнетания ингибированных растворов соляной кислоты с концентрацией до 35%, глинокислот (содержание HF до 5%, HCL до 24%), КСПО-2, а также растворов щелочей и солевых растворов.
Преимущества:
— оптимальное расположение агрегатов управления, сниженный вес элементов манифольда облегчают работу обслуживающего персонала и повышают эксплуатационные качества установки;
— показания приборов, в том числе уровня жидкости в емкости, дублируются на приборной панели;
— управление и контроль работы установки осуществляются из кабины водителя;
— внутреннее специальное защитное химостойкое покрытие емкости увеличивает прочность и обеспечивает долговременную защиту от воздействия кислот, а также позволяет проводить промывку горячей водой или паром;
— емкость работает в диапазоне температур от –40 °С до +60 °С;
— срок службы покрытия емкости не менее 7 лет;
— возможность установки электронного расходомера и регистратора выходных параметров, а также систем обогрева и продувки гидравлической части плунжерного насоса;
— возможность комплектации насоса плунжерами диаметром 100 и 125 мм.
Модель ...................................................................СИН-32.05
Максимальное допустимое давление, МПа ................... 32
Трехплунжерный насос
высокого давления ................................................... СИН-32
Диаметр плунжеров, мм .......................................... 100; 125
Максимальное рабочее давление, МПа
(при подаче, л/с):
при диаметре плунжеров:
— 100 мм ...................................................................... 50 (2,3)
— 125 мм ...................................................................... 32 (3,7)
Наибольшая идеальная подача, л/с (м3/ч)
при u1076 диаметре плунжера и давлении:
— 100 мм, при Р=10,4 МПа ................................... 11,5 (41)
— 125 мм, при Р=6,6 МПа ........................................ 18 (64)
Вместимость емкости*, м3 ............................................... 5,5
Габаритные размеры агрегата, мм:
(длина × ширина × высота) ........................ 9000×2500×3580
Полная масса агрегата, кг ........................................... 19000
Базовое шасси:
Модель ............................................................. КАМАЗ-43118
Двигатель:
Модель ....................................................... 740.30......... 740.31
Тип ........................................... дизельный с турбонаддувом
Максимальная мощность, л. с. (кВт),
при 2200 об/мин ................................. 260 (191)..... 240 (176)
*Возможность установки трехсекционной емкости,
позволяющей работать одновременно с тремя различ-
ными агрессивными жидкостями.
Установка
для кислотной обработки скважин

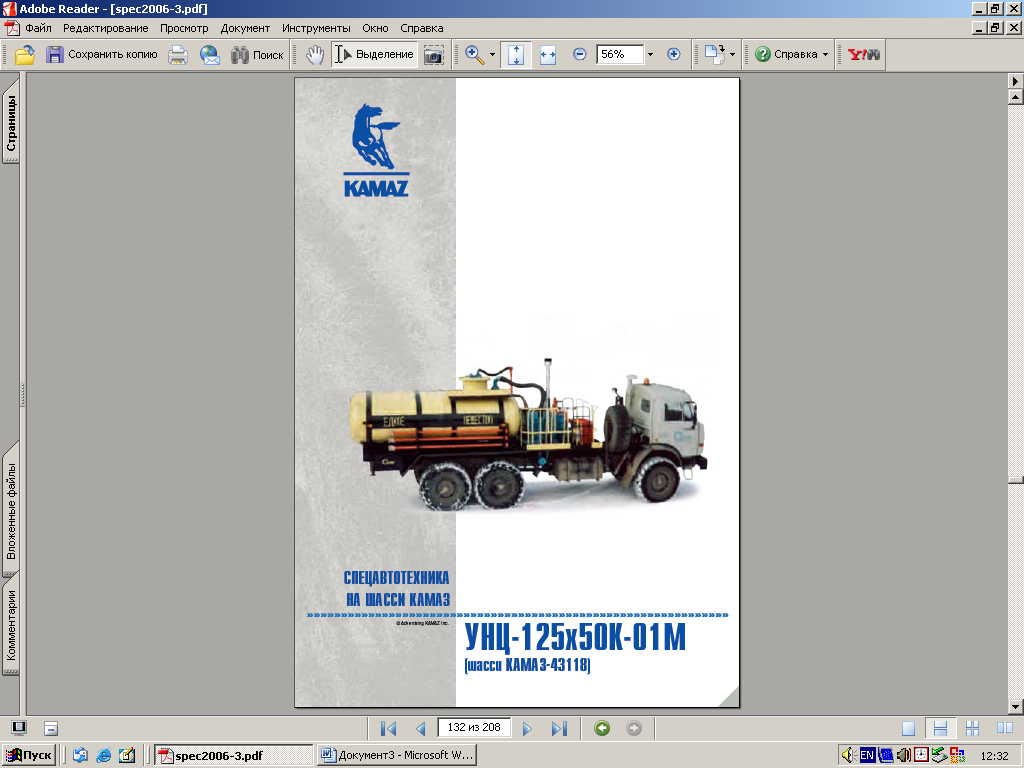

УНЦ-125х50К-01М (шасси КАМАЗ-43118 6х6)
М Поставщик (завод – изготовитель): «КАМАЗ», ОАО
Технические характеристики
Кислотная установка УНЦ-125×50К-01М предназначена для транспортирования и нагнетания в пласты кислотного раствора при обработке призабойной зоны скважины.
Закачиваемая жидкость: вода, растворы солей с плотностью до 1,6 г/см3, серная кислота до 65%, соляная кислота до 22%, смеси кислот: соляной с плавиковой (5% от 100% HCL) и уксусной (2% от 100% HCL).
Привод насоса от двигателя шасси через специальную трансмиссию.
Условия эксплуатации от –40 °С до +40 °С.
Модель ................ УНЦ-125×50К-01М УНЦ-125×32К-01М
Давление максимальное, МПа ................................... 50/32
Производительность установки
максимальная, дм3/с (м3/ч) .............. 8,5 (30,6)/13,1 (47,16)
Насос для закачка рабочей жидкости ......... плунжерный
Вместимость цистерны, м3 .................................................. 6
Масса транспортируемой
установкой жидкости, кг .............................................. 4000
Условные проходы трубопроводов, мм:
— всасывающего/напорного .................................. 100/50
Потребляемая мощность, кВт (л. с.)........................ 150±10
Полная масса установки, кг ....................................... 20750
Распределение полной массы, кг, не более
— на передний мост ...................................................... 5550
— на задний мост ........................................................ 15200
Габаритные размеры, мм:
(длина × ширина × высота) ........................ 9100×2500×3800
Максимальная скорость, км/ч ......................................... 60
Базовое шасси:
Модель ............................................................. КАМАЗ-43118
Двигатель:
Модель ...................................................... 740.30.......... 740.31
Тип ........................................... дизельный с турбонаддувом
Максимальная мощность, л. с. (кВт),
при 2200 об/мин ................................. 260 (191)..... 240 (176)
Наименование агрегатов |
Монтажная база агрегатов |
Назначение агрегатов |
Завод – изготовитель агрегатов |
|
1 |
2 |
3 |
4 |
|
1. |
Агрегаты подъемные |
|
переезд от скважины к скважине; монтаж и демонтаж на скважине; спуско-подъемные операции с насосно-компрессорными и бурильными трубами, устанавливаемые вертикально свечами и насосными штангами; ловильные и другие виды работ, ликвидация скважин; разбуривание песчаных пробок, цементных стаканов; фрезерование металлических предметов; освоение скважин после бурения и т. д.
|
|
1.1 |
УПР 80/100БГ |
БАЗ-69096 |
«Индастриал Поинт», ОАО |
|
1.2 |
УПР 60/80 БГ |
БАЗ-690902 |
||
1.3 |
УПР-80 БГ |
БАЗ-690902 |
||
1.4 |
МБР-160Г |
Шестиосное 12х12 |
||
1.5 |
МБР-125Г |
|||
1.6 |
К-703 МБР-160Г |
БАЗ-690902 |
||
1.7 |
К-703 МТП-125Г |
|||
1.8 |
УПР-100БГ |
КЗКТ-8014, БАЗ |
«Елабужский автомобиль-ный завод», ОАО |
|
1.9 |
АПРС-50К |
КрАЗ-65101, 65053-02, 63221-02 |
||
1.10 |
АПР 60/80 |
|||
1.11 |
АПРС-40М |
Урал-4320, КрАЗ-65101, 63221, 650553, КАМАЗ-43118 |
||
1.12 |
А 60/80М1 |
БАЗ-690902 КЗКТ-80052 МЗКТ-7001 МЗКТ-70011 |
«Мобильные Буровые Системы», ОАО |
|
1.13 |
АР-60 |
КрАЗ-63221.0000044 |
||
1.14 |
АР-50 |
|||
1.15 |
АР 32/40М |
Урал-4320-1912-30 КрАЗ-63221-02 |
«Торговый дом Нефтемаш», ЗАО |
|
1.16 |
А5-40М |
Урал-4320 |
||
1.17 |
А2-32 |
|||
1.18 |
А60/80 |
БАЗ-695071 КрАЗ-63221 |
||
1.19 |
АПРС-40К |
КАМАЗ-43118 |
«КАМАЗ», ОАО |
|
1.20 |
УРГ-32 |
|||
1.21 |
УПА-60 |
КАМАЗ-53229 |
||
1.22 |
УПА-60А |
КАМАЗ-6540 |
||
1.23 |
М1002 |
КАМАЗ-53228 |
предназначен для проведения спускоподъемных и технологических операций с использованием гибкой трубы при капитальном, текущем ремонте и интенсификации нефтяных и газовых скважин без их глушения |
|
1.24 |
УРАН 20.1 |
КрАЗ-63221, 7140 |
«Первомайскхиммаш», ОАО |
|
1 |
2 |
3 |
4 |
|
2. |
Агрегаты для ремонта нефтегазо-вого обору-дования |
|
|
|
2.1 |
АРОК |
КАМАЗ-43114 КАМАЗ-43118 Урал 4320-1992 Урал 5557-1012 |
Предназначено для ремонта и обслуживания станков-качалок. Позволяет производить: сварочные работы; доливку и замену масла на редукторах СКН; погрузочно-разгрузочные работы; смазку подшипниковых узлов; покраску; транспортировку различных грузов общим весом до 2000 кг.
|
"Торговый дом Нефтемаш", ЗАО |
2.2 |
АНРВ |
Урал-43206-41 |
предназначен для проведения сварочно-монтажных и ремонтных работ |
|
2.3 |
УПРС-4 |
КАМАЗ-43118 |
«КАМАЗ», ОАО |
|
2.4 |
АРМТ |
|||
2.5 |
ТЕРМО-3000 |
|||
2.6 |
АНРВ |
КАМАЗ-43114 |
||
2.7 |
2АОП-М |
КАМАЗ-43118 |
предназначен для технического обслуживания и текущего ремонта подъемных установок |
|
2.8 |
2АРПТ |
предназначен для аварийного и текущего ремонта промысловых трубопроводов |
||
3. |
Насосные агрегаты |
|
|
|
3.1 |
УНБ-125х50У |
Урал-4320-1992 |
предназначен для нагнетания различных жидких сред при соляно-кислотных обработках забойной зоны нефтяных, газовых и прочих скважин |
«Тамбовский завод полимерного машиностроения», ОАО |
3.2 |
УНБ-300х400 |
КрАЗ-63221 |
предназначен для нагнетания различных неагрессивных жидких сред в скважины в процессе их текущего и капитального ремонта, а также при проведении других нефтепромысловых промывочно-продавочных работ на нефтяных и газовых скважинах |
«Торговый дом Нефтемаш» |
3.3 |
УНБ-300х70 |
|||
3.4 |
АЦ-32 |
Урал-4320 КАМАЗ-43118 |
«Елабужский автомобиль-ный завод» |
|
3.5 |
АЦ-32 |
Урал-4320 КрАЗ-65101, 65053, КАМАЗ-53228 КАМАЗ-53229 |
«Первомайскхиммаш», ОАО |
|
3.6 |
АЦП-4320 |
Урал-4320-1942-30 |
«Завод Строммашина» ОАО |
|
1 |
2 |
3 |
4 |
|
3.7 |
АЦ-32К |
КАМАЗ-53228 |
предназначен для нагнетания различных неагрессивных жидких сред в скважины в процессе их текущего и капитального ремонта, а также при проведении других нефтепромысловых промывочно-продавочных работ на нефтяных и газовых скважинах |
«КАМАЗ»,ОАО |
3.8 |
УНБ-125х32К |
КАМАЗ-43118 |
«Костромской завод Строммашина»ОАО |
|
3.9 |
УНБ-160х32 |
|||
3.10 |
СИН-35.05 |
|||
3.11 |
СИН-35.06 |
|||
3.12 |
СИН-34 |
|||
3.13 |
УНЦ-160х32 |
|||
3.14 |
УН-500х70 |
КАМАЗ-53228 |
предназначен для проведения гидравлического разрыва пластов, цементирования, гидропескоструйной перфорации, нагнетания различных жидкостей при работе на нефтяных и газовых скважинах. |
«КАМАЗ»,ОАО |
3.15 |
АНА-105М |
МАЗ 630305 ЧМЗАП 99865 МВ 3341 Actros |
«Торговый дом Нефтамаш», ОАО |
|
3.16 |
ПНУ-1М |
43118 |
предназначен для оснащения аварийно-ремонтных служб магистральных нефтепроводов, нефтепродуктопроводов водопроводов |
«КАМАЗ»,ОАО |
3.17 |
ПНУ-2 |
|||
3.18 |
НТМ-1 |
предназначен для перевозки комплекта оборудования, обеспечивающего безопасную и эффективную откачку нефти из нефтепровода передвижной насосной установкой ПНУ-2. |
||
3.19 |
КЦС-32
|
Урал-4320 |
предназначен для сбора, оперативной обработки, регистрации и отображения технологических параметров процесса цементирования скважин в реальном масштабе времени, а также выдачи отчетов на бумажных носителях в процессе цементирования скважин (в цифровом и графическом виде).
|
«Научно-производственная компания Ранко» |
4. |
Смеситель-ные агрегаты |
|
|
|
4.1 |
УЦПР-6/6 |
КрАЗ-65101 |
Предназначен для транспортировки сухих порошкообразных материалов (цемента, тампонажных смесей), приготовления и подачи тампонажных растворов при цементировании нефтяных и газовых скважин.
|
|
4.2 |
УС6-30Н |
«Торговый дом Нефтамаш», ОАО |
||
4.3 |
УС8-К |
КАМАЗ-43118 |
||
4.4 |
УС-6/30 |
Урал-5322361-10 |
«Торговый дом УРАЛавто»ООО |
|
4.5 |
УС-4 |
КАМАЗ-43114 |
«КАМАЗ»,ОАО |
|
4.6 |
УС-50К |
КАМАЗ-43118 |
||
4.7 |
АС-40 |
предназначен для приготовления жидкости гидроразрыва пласта |
||
4.8 |
АПС-8М |
Mersedes-Benz 3346A6-6 |
«Проектно-конструкторс-кое бюро Автоматика» |
|
1 |
2 |
3 |
4 |
|
4.9 |
УДПКС-50/10К |
КАМАЗ-53229 |
предназначен для транспортирования и временного хранения сыпучих компонентов, приготовления жидких смесей, в том числе на основе соляной кислоты, гелей, суспензий, и подачи ее к насосным установкам при обычных и солянокислых гидроразрывных пластах, гидропескоструйной перфорации, солянокислых обработках скважин и других видах работ по повышению нефтеотдачи пластов.
|
«КАМАЗ»,ОАО |
5. |
Компрессор-ные агрегаты |
|
|
|
5.1 |
ПКСА 9/200 |
Урал |
Предназначены для генерации и нагнетания газожидкостных смесей, в т. ч. неподготовленных промысловых газов при реализации нефтепромысловых операций. |
«Уральский Компрессор-ный Завод» |
5.2 |
СДА |
«Компрессор-ный Завод» |
||
5.3 |
СД |
КАМАЗ-43118 |
||
5.4 |
УБ |
КрАЗ-651011 |
«Научно-производственная компания Ранко» |
|
5.5 |
ПКС-8/101 |
Урал-5557-40 |
«Торговый дом УРАЛавто»ООО |
|
6. |
Агрегаты для депарафини-зации скважин |
|
|
|
6.1 |
АДПМ 12/150-У1 |
КрАЗ-65101, 65053, Урал-43203, 5557 |
предназначен для депарафинизации нефтяных скважин, подземного и наземного оборудования насыщенным паром высокого давления, а также проведения операций по обогреву, мойке и других работ паром низкого давления и горячей водой |
«Первомайск-химмаш», ОАО |
6.2 |
АДПМ 12/150 |
Урал-5557-40 |
«Торговый дом УРАЛавто»ООО |
|
6.3 |
КАМАЗ-43114 |
«Первомайск-химмаш», ОАО |
||
6.4 |
ППУА-1600/100М |
Урал-4320, 5551, КАМАЗ-53228 53229, КрАЗ-65101 |
||
6.5 |
ППУ- 1900/100 |
КАМАЗ-53229 |
«Ижевский завод нефтяного машиностро-ения», ОАО |
|
6.6 |
ППУА-1600/100 |
КАМАЗ-43118 53228,53215 |
||
6.7 |
ППУА-1600/100МА |
КАМАЗ-43118 53228,53229 |
||
6.8 |
УПГМ |
КАМАЗ-43118 |
||
1 |
2 |
3 |
4 |
|
7. |
Агрегаты для сбора углеводород-ного сырья |
|
|
|
7.1 |
УСЗН-30х10 |
КАМАЗ-43118 |
предназначен для механизированного сбора газового конденсата, разлитых (отработанных) нефтепродуктов и их доставки к месту утилизации. |
«КАМАЗ»,ОАО |
7.2 |
АКНС-18 |
КАМАЗ-6522 |
||
7.3 |
АКНСМ-10 |
Урал-4320-40 |
«Торговый дом УРАЛавто»ООО |
|
7.4 |
АЦН-6,6 |
КАМАЗ-43114 |
«КАМАЗ»,ОАО |
|
7.5 |
АКНС-10 |
КАМАЗ-43118 |
||
7.6 |
АКН-10-ОД |
|||
7.7 |
АКН-10 |
|||
7.8 |
АЦН-6553-10 |
|||
8. |
Агрегаты газобустор-ные |
|
|
|
8.1 |
УНГ8/15 |
КАМАЗ-53228 |
Предназначена для выполнения технологических внутрискважинных и внутритрубных операций с использованием газов, исключающих возможность образования пожаро-взрывоопасных смесей в углеводородной среде, а также, для нагнетания технологических жидкостей |
«КАМАЗ»,ОАО |
8.2 |
СИН-54.04.07 |
КАМАЗ-54115 |
||
9. |
Агрегаты для исследова-ния скважин |
|
|
|
9.1 |
ЛСК-06 |
ЗиЛ 432722 |
предназначен для проведения спуско-подъемных операций в процессе геофизических исследований на нефть и газ нефтяных и газовых скважин |
«Торговый дом Нефтамаш», |
9.2 |
ПКС-5-0 |
КАМАЗ-43114 |
«КАМАЗ»,ОАО |
|
9.3 |
ПКС-5ГСВ |
КАМАЗ-43118 |
||
9.4 |
АИС-1М(К) |
КАМАЗ-43114 |
||
9.5 |
Л2СГ |
|||
9.6 |
ПКС-7 |
КАМАЗ-43118 |
||
9.7 |
Мод.490911 |
КАМАЗ-43114 |
предназначен для проведения технической диагностики неразрушающего контроля деталей и узлов газонефтепромыслового оборудования, сварных соединений |
|
9.8 |
Буран-8 |
КАМАЗ-43118 |
||
9.9 |
ПЭЛ Х3 |
предназначен для обслуживания устройств электрохимзащиты, линий питания, выполнения широкого перечня работ по диагностическому контролю |
||
9.10 |
69243 (ПКУ-1) |
КАМАЗ-53215 |
предназначен для технического обслуживания узлов учета нефти и калибрования расходомеров |
|
1 |
2 |
3 |
4 |
|
10. |
Агрегаты для кислотной обработки скважин |
|
|
|
10.1 |
АЦН 32/50 |
Урал-55571 КАМАЗ-53228 |
предназначен для транспортирования и нагнетания в пласты кислотного раствора при обработке призабойной зоны скважины |
«Первомайск-химмаш», ОАО |
10.2 |
АНК 320-2 |
КАМАЗ-43118 |
«КАМАЗ»,ОАО |
|
10.3 |
СИН-32.05 |
|||
10.4 |
УНЦ-125х50К-01М |
|||
