Лекція № 1.
Тема: Вступ. Мета та задачі предмета.
План
Значення предмета в наступній трудовій діяльності.
Креслярські інструменти та приладдя.
Оформлення креслень. Стандарти, формати, лінії.
Основний напис та його форми.
Види та розміри шрифтів. Масштаби.
Література
..\презентации\Istoriya_kreslennya.ppt
..\презентации\лінії.ppt
Хід лекції
Короткі історичні відомості про розвиток графіки.
Креслення, як засіб вираження технічної думки виникло тоді, коли людям необхідно було передавати один одному замисли, тобто, коли виник розподіл праці. А виникло це явище перш за все в будівельній справі, де для здійснення замислу зодчого вимагалися зусилля багатьох людей. Не випадково першими кресленнями були будівельні креслення.
Староруське слово "Чертёж" дуже чітко розкриває свою родословну. "Черта" – відмітка, умовний, графічний знак. Особливим "черталом" проводилась обмежувальна лінія, яка відділяла ділянку землі або окреслювала контури споруди, яку будували.
Вміння розмічати план будівлі в давнину сприймалося як священний акт і у більшості народів його здійснювали вожді. Титул правителей в Шумеро-Аккадській державі "енсі" в буквальному перекладі означав "вождь, який вміє розміряти основу".
Майстри будівельних справ намагалися скривати свої професійні секрети будівель, не були зацікавлені в збереженні в збереженні документації і творчої інформації про будівлю.
В 1715 р. для Петербурга оголошується указ "О смотрении, чтоб никто против Указу и без чертежа не строился".
1. Значення предмета в наступній трудовій діяльності
Програмою предмета „Технічне креслення” передбачено вивчення основ геометричного креслення, нарисної геометрії, машинобудівного та будівельного креслення, малювання, сучасні вимоги до оформлення креслення.
В результаті вивчення предмета студенти повинні знати: правила оформлення креслення, способи зображення на площині любих просторових плоских та об’ємних фігур та виконання технічних малюнків, призначення та правила оформлення машинобудівельних креслень; повинні вміти :
користуватись інструментами для креслення та акварельними фарбами, виконувати проекції різних просторових форм на площині; читати машинобудівні креслення та виконувати плани цехів по приготуванню їжі та напівфабрикатів підприємств громадського харчування, виконувати діаграми, графіки, схеми, виконувати малюнки різних орнаментів, обкладинок меню, оформлення тортів.
Креслярські інструменти та приладдя.
Для виконання графічних робіт необхідно:
Циркуль креслярський (з набором графітних стержнів від олівців різної твердості) застосовується для креслення кіл і дуг розміром від 5 до 200 мм.
Циркуль розмірний застосовується для вимірювання відстані між двома точками. При складанні ніжок циркуля кінці голок повинні сходитися і бути на одному рівні;
Косинці застосовуються для побудови перпендикулярних і паралельних ліній.
Вимірювальна лінійка застосовується для вимірювання і відкладання лінійних розмірів на кресленні;
Транспортир застосовується для відкладання та вимірювання кутів.
Декілька лекал різної форми для виконання плавних переходів і ліній під час креслення;
Кнопки для прикріплення листа до креслярської дошки.
Гуму для стирання неправильно проведених ліній;
Креслярську дошку і рейсшину для роботи в домашніх умовах;
Олівці різної твердості.
Креслярський папір. Підготовка робочого міста студента.
Приладдя та інструменти слід розташовувати перед креслярською дошкою або справа від неї в визначеному місці – на столі; на самій дошці залишаються лише інструменти, які необхідні для роботи в даний момент.
Рекомендується дотримуватись таких правил:
відстань від очей студента до листа паперу повинно бути 40…60 мм;
не можна упиратися грудьми в стіл; відстань від грудей до столу повинно бути 40…60 мм;
Сидіти необхідно прямо, голову і плечі тримати рівно, не горбитись;
під час роботи стоячи лікті не повинні торкатися дошки; ноги необхідно ставити на підлогу на всю ступню.
Перед початком роботи слід протерти сухою ганчіркою лінійку, кутники, дошку, перевірити справність інструментів, заточити всі олівці, заправити циркуль графітом. Щоб не забруднювати креслення, перед роботою необхідно вимити руки. Ті ділянки креслення, де в даний момент не працюють, рекомендується прикрити чистим папером. Зберігати інструмент необхідно в сухому місці.
Оформлення креслень.
Якщо б кожний інженер або людина яка виконує креслення оформлював і креслив би по своєму, такі б креслення були б не зрозумілими іншим. Щоб цьому запобігти, були прийняті і існують державні стандарти Єдиної системи конструкторської документації (ЄСКД).
Стандарти ЄСКД – це нормативні документи, які встановлюють єдині правила виконання і оформлення конструкторських документів у всіх галузях промисловості. До конструкторських документів відносять креслення деталей, збіркові креслення, схеми, деякі текстові документи і т. ін.
Державні стандарти (ДЕСТ) обов’язкові на всіх підприємствах і окремих осіб.
Кожному стандарту присвоюється свій номер з одночасним вказуванням року його реєстрації.
Вперше в нашій країні стандарти на креслення були введені в 1928 р. під назвою «Креслення для всіх видів машинобудування»
Креслення – це документ, тому існують вимоги до його оформлення та виконання на аркуші паперу певного розміру, або формату.
Форматом називається аркуш паперу певного розміру, на якому виконують креслення, або інший конструкторський документ.
Позначення та розміри сторін основних форматів, які відповідають ГОСТ 2. 301-68, наведені нижче:
А0 – 841*1189;
А1 – 594* 841;
А2 – 420* 594;
А3 – 297*420;
А4 – 210*297.

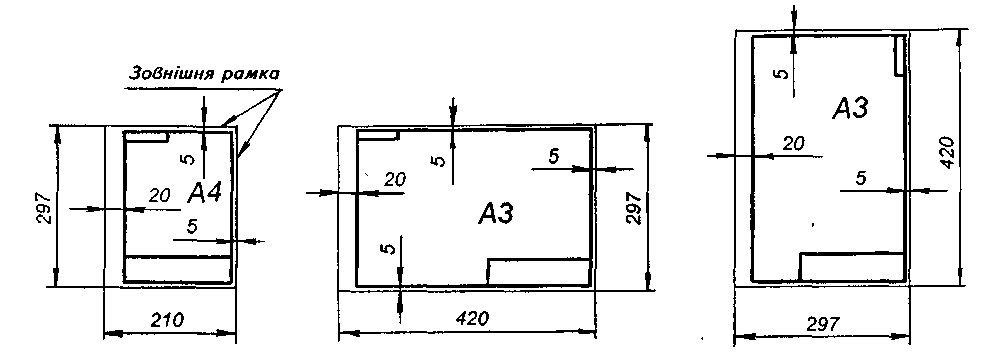

Кожний наступний основний формат утворюють поділом попереднього формату навпіл, паралельно меншій стороні формату. Можливе застосування формату А5 із розмірами сторін 148*210 мм.
Кожне креслення повинне мати рамку і основний напис.
Рамку креслення виконують основною суцільною лінією на відстані 5 мм від верхньої, правої і нижньої межі формату. Між лівою межею і лінією рамки залишають поле завширшки 20 мм для підшивання та брошурування креслень і документів.
Згідно з ДЕСТ 2. 303-68 у кресленні бувають лінії трьох типів: суцільні, штрихові та штрих-пунктирні.
Товщина суцільної товстої основної лінії s має бути в межах 0, 5-1, 4 мм залежно від величини і складності зображення, а також від формату креслення.
Суцільна товста основна лінія використовується для наведення видимого контуру, видимих ліній переходу й обведення контурів винесених перерізів.
Суцільна тонка лінія застосовується для розмірних і виносних ліній, штрихування розрізів і перерізів, ліній-виносок, контурів накладених перерізів, осей проекцій, слідів площин, ліній побудови характерних точок при спеціальних побудовах.
Суцільна хвиляста лінія застосовується для зображення обривів і розмежування вигляду й розрізу.
Суцільна тонка лінія зі зламами використовується для виконання довгих ліній обриву.
Штриховими лініями зображують невидимий контур і невидимі лінії переходу. Штрихи у лінії та проміжки між штрихами в ній мають бути приблизно однакової довжини.
Розімкнена лінія використовується лише для позначення місця січної площини в перерізах і розрізах.
Штрих пунктирні лінії поділяються на тонкі, потовщені й з двома точками тонкі.
Тонка штрих пунктирна лінія застосовується для зображення центрових і осьових ліній, ліній симетрії. Штрихпунктирні лінії слід починати і закінчувати штрихами.
Потовщена штрих пунктирна лінія використовується для позначення в розрізах елементів, розміщених перед січною площиною, а також поверхонь, що підлягають термообробці або покриттю.
Тонка штрих пунктирна з двома точками лінія застосовується для позначення ліній згину на розгортках, ліній для зображення частин виробів у крайніх або проміжних положеннях.
Товщина ліній одного й того ж типу має бути однакова для всіх зображень на кресленні.
