12. Зворотна лінійна засічка

Програма обчислює координати станції по двох точках з відомими координатами. Напрямок вимірювання за годинниковою стрілкою.

MENU → PROG → ENT → FREE STATION → ENT → P Numb (ввести значення номера станції) → ENT → h_i (ввести висоту інструменту) → ENT → KEY → ENT → (ввести значення X₁) → ENT → (ввести значення Y₁) → ENT → (ввести позначку першої точки Н₁) → ENT → h_Г1 (ввести висоту відбивача першої точки).

Навести зорову трубу тахеометра на відбивач, встановлений на 1-й точці, натиснути кнопку MEAS. На дисплеї висвічується виміряна відстань. Натиснути кнопку ►. Аналогічно ввести всі дані для другої точки (Х₂, Y₂, H₂, h_Г2).

Навести трубу тахеометра на відбивач, встановлений на 2-й точці, натиснути кнопку MEAS. На дисплеї висвітяться координати станції (Х₀, Y₀, H₀). Натиснути ENT, висвітиться повідомлення Record station coordinates? (Записати координати станції?). Якщо «так», натиснути ENT, якщо «ні» ― MENU.

Умови засічки: найменша з відстаней до двох точок з відомими координатами повинна бути меншою, ніж відстань між цими точками.

13. Зворотна кутова засічка

Програма обчислює координати станції по трьох точках з відомими координатами. Напрямок вимірювання за годинниковою стрілкою.

MENU → PROG → ENT → RESECTION → ENT → KEY → ENT → ввести х₁ → ENT → ввести y₁ → ENT

Аналогічно ввести координати двох інших точок (х₂, y₂); (х₃, y₃). Навести зорову трубу на першу точку і натиснути ENT.

Потім навести зорову трубу на дві інші точки і натиснути ENT.

Після вимірювання на дисплеї висвічуються координати станції х, y.

Натиснути ENT ― на дисплеї висвітиться повідомлення Record station coordinates? (Записати координати станції?) Натиснути ENT. Ввести значення номера станції → ENT. Ввести висоту точки стояння (станції) Н₀ → ENT.

Якщо запис координат не потрібний, натиснути кнопку MENU.

14. Обчислення площі земельної ділянки

Для визначення площі земельної ділянки довільної форми вимірюють координати точок кутів повороту послідовно по периметру від першої обраної точки до останньої (рис. 8).

Площа обчислюється в плані (у проекції на горизонтальну площину) в метрах квадратних (м²) або гектарах (га) і метрах квадратних. Орієнтування по дирекційному куту не потрібно.

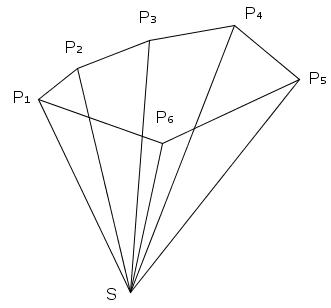

Рис. 10. Вимірювання координат точок кутів повороту (послідовно, починаючи з точки Р₁); S ― точка стояння тахеометра; Р₁-Р_i ― точки на кордонах ділянки, що вимірюється.

MENU → PROG → ENT → CALC ARFA → ENT

Навести зорову трубу на першу точку ділянки, яку необхідно виміряти, натиснути кнопку MEAS. На дисплеї висвічуються значення виміряних координат. Для продовження вимірювання натиснути кнопку ►.

Навести зорову трубу на наступну, суміжну точку, натиснути кнопку MEAS. На дисплеї висвічуються значення координат точки другого кута повороту. Для продовження вимірювання натиснути кнопку ► і т. д.

Після вимірювання координат точки останнього кута повороту ділянки натиснути кнопку ENT. На дисплеї висвічується значення площі ділянки: у верхньому рядку метри квадратні, у нижньому ― ціле число гектарів.

Якщо точка стояння тахеометра знаходиться на кордоні ділянки (тобто станція знаходиться в одній з точок кутів повороту контуру), вимірювання координат цієї точки слід провести, надівши на об'єктив зорової труби БКВ (блок контрольного відліку).

Для виходу з режиму натиснути кнопку MENU.
