Послідовність виконання роботи
Дослідження автоколивального мультивібратора
на операційному підсилювачі
1.1. Відкрити файл “Схема 13.1” (рис. 13.1).
1.2. Виставити режими осцилографів: чутливість всіх каналів 5 В/под, тривалість розгортки в діапазоні 2.....200 мс/под , зміщення розгорток другого осцилографа по вертикалі: каналу „А” Y= - 0.4, каналу ”В” Y = + 1.2 .
1.3. Установити положення перемикачів J1 та J2 так, щоб забезпечити формування прямокутних імпульсів мінімальної
частоти.
1.4.Дослідити автоколивальний мультивібратор та зафіксувати в протоколі часові параметри та осцилограми імпульсів на виході ОП, на інвертувальному та неінвертувальному входах для чотирьох положень перемикачів J1 та J2.
1.5. Вимкнути моделювання.
1.6. Пояснити одержані результати, зробити висновки.

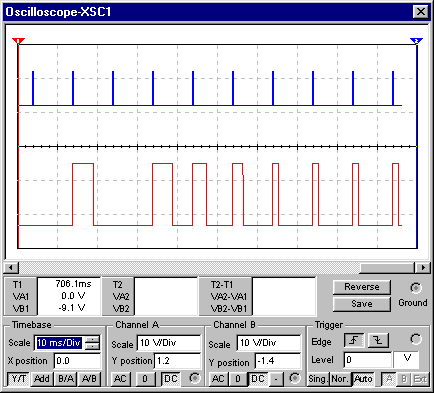

Рис. 13.3. Осцилограми вхідних(зверху) і вихідних(знизу) імпульсів загальмованого мультивібратора
2. Дослідження загальмованого мультивібратора на операційному підсилювачі
2.1. Відкрити файл “Схема 13.2” (рис. 13.2).
2.2. Виставити режим генератора зовнішніх запускаючих імпульсів: частота 1 кГц, заповнення 3%, амплітуда 2В.
2.3. Виставити режими осцилографів: тривалість розгортки 100... 500 мкс, чутливість 2.5 В/под, сигнали другого осцилографа змістити по вертикалі Y : - 0.4 та + 1.2.
2.4. Увімкнути моделювання.
2.5. Виміряти тривалість сформованих імпульсів та їх період, занести в протокол осцилограми з екранів осцилографів при чотирьох положеннях перемикачів J1 та J2.
2.6. Вимкнути моделювання.
2.7. Оформити звіт.
Зміст звіту
Звіт повинен містити:
1) мету лабораторної роботи;
2) електричні принципові схеми автоколивального та загальмованого мультивібраторів;
3) результати виміру параметрів коливань та імпульсів;
4) осцилограми імпульсів;
5) висновки по роботі.
Контрольні питання
1. За яких умов виникають релаксаційні процеси?
2. Чому при вмиканні діодів тривалості позитивного та негативного імпульсів не збігаються?
3. Як зміняться осцилограми імпульсів, якщо ємність конденсатора збільшити у два рази?
4. Яким чином впливає на параметри імпульсів зміна коефіцієнта передачі за напругою в колі позитивного зворотного зв’язку?
5. Чим обумовлено використання ОП для побудови мультивібраторів?
6. Яким чином забезпечується перемикання мультивібратора в режим очікування?
7. Які елементи визначають тривалість імпульсів на виході загальмованого мультивібратора?
8. Як зміниться функціонування пристрою при відключенні діода D1?
9. Як зміняться параметри імпульсу при зменшенні резистора R5?
СПИСОК ЛІТЕРАТУРИ
1. Карлащук В.И. Электронная лаборатория на ІВМ РС. Лабораторный практикум на базе Elektronics Workbench и MATLAB. Издание 5-е. – М: СОЛОН- Пресс, 2004.- 800 с.
2. Основи електроніки: Лабораторні роботи 9 -14./ Уклад. Б.І.Медведенко – К.: НАУ, 2003. – 96 с.
3. Руденко В.С., Ромашко В.Я., Трифонюк В.В.. Промислова електроніка: Підручник / В.С. Руденко, В.Я. Ромашко, В.В. Трифонюк .- К.: Либідь, 1993.- 432 с.
4. Васильєва Л.Д., Медведенко Б.І., Якименко Ю.І. Напівпровідникові прилади: Підручник.- К.- ІВЦ „Видавництво „Політехніка”, 2003.- 388 с..
5. Бабак В.П., Єременко В.С., Куц Ю.В., Мокійчук В.М. Цифрові вимірювальні прилади: Комп”ютерний лабораторний практикум: Навч. Посібник / За ред. чл.-кор.НАНУ В.П. Бабака.- К.: Книжкове вид-во НАУ, 2006.- 168 с.
6. Комп’ютерне дослідження моделей активних компонентів електронної техніки: Лабораторні роботи 1 – 8./ Укладач І.А.Бороденко – К.: НАУ, 2002.- 48 с.
