5.8. Комплексные напряжения

Д ля расчётной схемы электрической цепи известно: напряжение на зажимах источника u = 141,4 sin(ω∙t + 30^o) В; активное сопротивление катушки r = 12 Ом; индуктивность катушки L = 79,6 мГн; ёмкость конденсатора С = 353,86 мкФ. Частота силы тока в цепи f = 50 Гц.

Рассчитайте комплекс индуктивного сопротивления в алгебраической форме в омах.

Рассчитайте комплекс ёмкостного сопротивления в алгебраической форме в омах.

Рассчитайте комплекс реактивного сопротивления в алгебраической форме в омах.

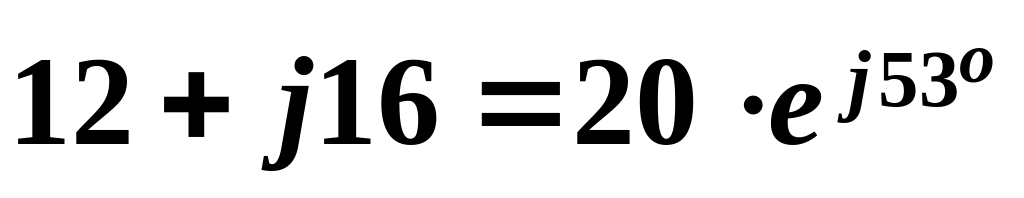

Рассчитайте комплекс полного сопротивления в алгебраической форме в омах, запишите комплекс полного сопротивления в показательной форме.

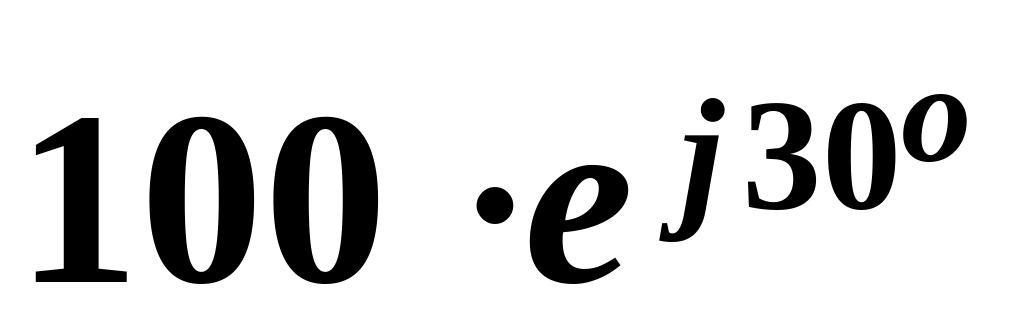

Запишите комплекс действующего значения напряжения на зажимах цепи в показательной форме в вольтах.

Рассчитайте комплекс действующего значения силы тока в данной цепи в показательной форме, запишите его в алгебраической форме в амперах.

Запишите выражение мгновенного значения силы тока в цепи.

Рассчитайте комплекс действующего значения падения напряжения на активном сопротивлении в показательной форме, запишите его в алгебраической форме в вольтах.

Запишите выражение мгновенного значения падения напряжения на активном сопротивлении.

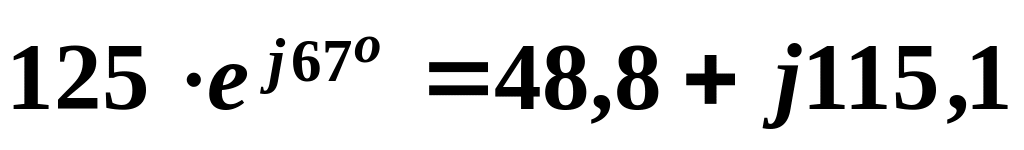

Рассчитайте комплекс действующего значения падения напряжения на индуктивном сопротивлении в показательной форме, запишите его в алгебраической форме в вольтах.

Запишите выражение мгновенного значения падения напряжения на индуктивном сопротивлении.

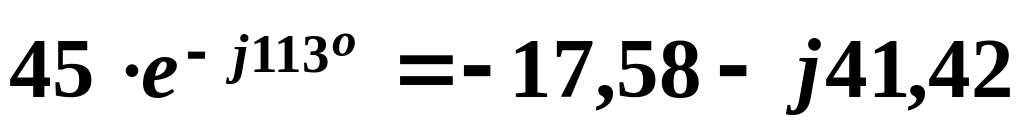

Рассчитайте комплекс действующего значения падения напряжения на ёмкостном сопротивлении в показательной форме, запишите его в алгебраической форме в вольтах.

Запишите выражение мгновенного значения падения напряжения на ёмкостном сопротивлении.

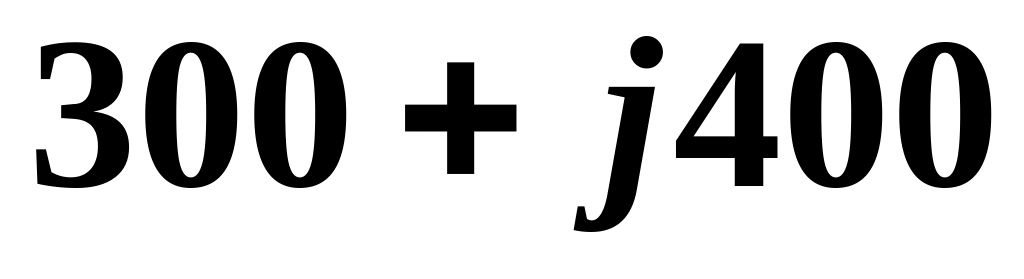

Рассчитайте комплекс полной мощности данной цепи в вольт-амперах.

Запишите комплекс полной мощности в тригонометрической форме в вольт-амперах.

Запишите комплекс полной мощности в алгебраической форме в вольт-амперах.

Запишите значение активной мощности цепи в ваттах.

Запишите значение реактивной мощности цепи в вольт-амперах реактивных.

Определите коэффициент мощности всей цепи.

.

84,6 sin(ω∙t -23^o).

400.

.

.

.

.

.

.

7,07sin(ω∙t -23^o).

0,6.

.

63,4 sin(ω∙t -113^o).

.

.

.

300.

j .

176,3 sin(ω∙t +67^o).
