8.2 Загальна схема системи збору продукції свердловини

На рис.8.1 наведена схема збору і підготовки нафти, газу і пластової води. Ця схема найбільш повно показує різноманітність обладнання подібних систем. Схема використовує принцип суміщення ряду процесів і операцій.

Незалежно від особливостей конкретних технологічних схем практично у всіх випадках має місце суміщення деяких процесів і операцій та виконання наступних робіт.

Руйнування емульсії, її транспортування по трубопроводах і сепарація газу; наслідок цих процесів – зниження якості транспортованої системи, зменшення відкладень парафіну.

Відділення води від нафти, вимірювально-здавальні операції і заповнення товарних і сировинних резервуарів.

Первинна очистка стічної води і деемульсація нафти в трубопроводах супроводжується її поверненням в технологічний цикл підготовки нафти.

Контроль за якістю нафти і води і їх взаємне очищення.

Обслуговування товарних парків і покращення якості нафти.

В суміщеній схемі (див. рис.8.1) продукція свердловин поступає на замірну установку («Спутник»). Газована водонафтова емульсія, яка виходить із замірної установки, обробляється деемульгатором для зруйнування бронювальних оболонок емульсії при її русі в промисловому трубопроводі при турбулентному режимі (Re = 2000 - 25000). Попередньо зруйнована емульсія змішується з гарячою дренажною водою і направляється в секційний краплеутворювач. Введення в потік емульсії дренажної води допомагає збільшувати глобули води у краплеутворювачі і швидше розділювати фази в сепараторі.

Дегазована нафта з невеликим вмістом води у вигляді крапель, яка виходить із сепаратора, підігрівається до 40 ºС шляховим нагрівачем і через секційний краплеутворювач вводиться у відстійник для кінцевого зневоднення. Газ, що при цьому виділяється подається компресором в загальну газозбірну сітку, а зневоднена нафта після обробки прісною водою відводиться через краплеутворювач у відстійники для знесолювання, звідки вона поступає в буферний резервуар. А потім насосом відкачується на головні будівлі і далі в нафтову магістраль. Стічні води, які відділяються в сепараторі, проходять гідродинамічну обробку у спеціальному трубопроводі, потім надходять у резервуар-відстійник з гідрофобним фільтром.

Гідродинамічна обробка допомагає збільшувати забруднення, що містяться в очищуваних стічних водах. Завдяки цьому вони практично повністю затримуються у гідрофобному фільтрі.

Очищені стічні води із резервуара направляються в буферний резервуар, звідки насосом подаються до насосних станцій для закачування в пласти.

Технологічна схема збору і підготовки продукції свердловини дозволяє виділити основні групи обладнання.

В обладнанні збору – це замірні установки, первинні сепаратори газу, пристрій для подачі реагентів, промислові насосні станції і трубопроводи.

В обладнанні підготовки продукції свердловин – це сепаратори, відстійники, підігрівачі, деемульгатори, резервуари, насоси і замірні пристрої для підготовленої для транспортування продукції промислу.

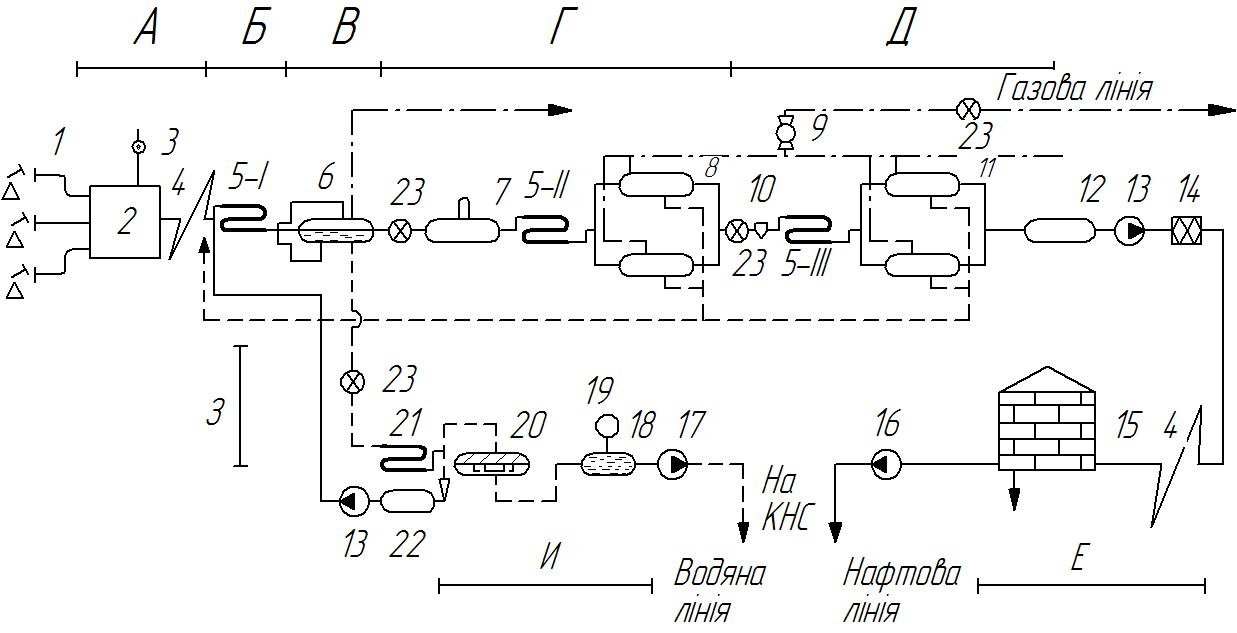

1 - свердловини; 2 - замірний пристрій; 3 - подача деемульгатора;

4 -трубопровід; 5-І, 5-ІІ, 5-ІІІ - краплеутворювачі; 6 - трифазні сепаратори; 7 - шляховий підігрівач; 8 - відстійники ступені обезводнення; 9 - компресор; 10 - подача прісної води;

11-відстійники ступені обезсолювання; 11 - буферний резервуар для нафти; 12 - буферний резервуар для нафти; 13, 16 - нафтові насоси; 14 - аналізатор якості нафти, замір; 15 - товарні резервуари;

17 -водяний насос; 18 - буферний резервуар для води; 19 - подача інгібітора корозії; 20 - відстійник з гідрофобним фільтром;

21 -трубопровід для гідродинамічної обробки води; 22 - резервуар для збору нафти; 23 - витратоміри

Рисунок 8.1 - Схема збору і підготовки нафти, пластової води і газу

Суміщення операцій по вузлах, представлених на рис.8.1: А - транспортування рідини, зниження в’язкості, боротьба з відкладеннями парафіну, руйнування емульсії, часткове розшарування потоку; Б - укрупнення крапель середніх розмірів, очистка крапель дренажної води в середовищі нафти при турбулентному режимі, попередня сепарація газу, коалесценція газових включень; В - руйнування газової піни, відбір газу, віднесення глобул води в склад дренажної води, руйнування глобул енергії газу, що розширюється в гідрофільному рідинному фільтрі, рідинна флотація, скидання води; Г - гаряча сепарації і деемульсація, нагрів, руйнування бронювальних оболонок тонкодисперсної частини емульсії, коалесценція в турбулентному режимі, розшарування потоку на нафту і воду; Д - відбір легких фракцій, повернення конденсату у нафту, відмивка солей, розшарування потоку, скидання води, відбір нафти; Е – транспортування і покращення якості нафти за рахунок гідродинамічних ефектів, суміщення операцій по проходженню нафти в резервуарах зі збором виділеної води; З - транспортування і укрупнення забруднень у воді при турбулентному режимі; И - очищення води в рідинному гідрофобному фільтрі, зниження корозійної активності дренажної води.

Контрольні запитання

1 Які основні вимоги ставляться до систем збору, транспортування та підготовки нафти газу і води на промислах?

2 Які основні дані необхідно мати для складання проекту системи збору.

3 Назвіть основні критерії для вибору систем збору, підготовки та транспортування нафти, газу і води.

4 Назвіть основне обладнання систем збору нафти, газу і води.
