Виконання нв1с

Для надійної роботи і підвищення довговічності насоса в його конструкції передбачено по дві пари всмоктувальних і нагнітальних клапанів.

Насос опускається у свердловину на насосних штангах і фіксується в замковій опорі, яка монтується в колоні насосно-компресорних труб. Для розділення всмоктувальної і нагнітальної зон насоса на зовнішній поверхні насоса встановлюється опорне конусне кільце, яке при посадці насоса у замковій опорі, в парі з посадочним конусом замка і його пружинним якорем, створює герметичний фіксований вузол.

Для підняття насоса із свердловини достатньо підняти вверх колону насосних штанг. При цьому плунжер, опираючись у верхній торець циліндра, зриває насос із замкової опори.

Насос НВ2 (рис. 5.21) повністю уніфікований зі штанговим свердловинним насосом НВ1 і відрізняється тим, що замкова опора розміщена на нижньому кінці насоса. Таке виконання суттєво покращує умови експлуатації циліндра - зменшує дію на нього колових навантажень і дає можливість збільшити глибину підвіски насоса.

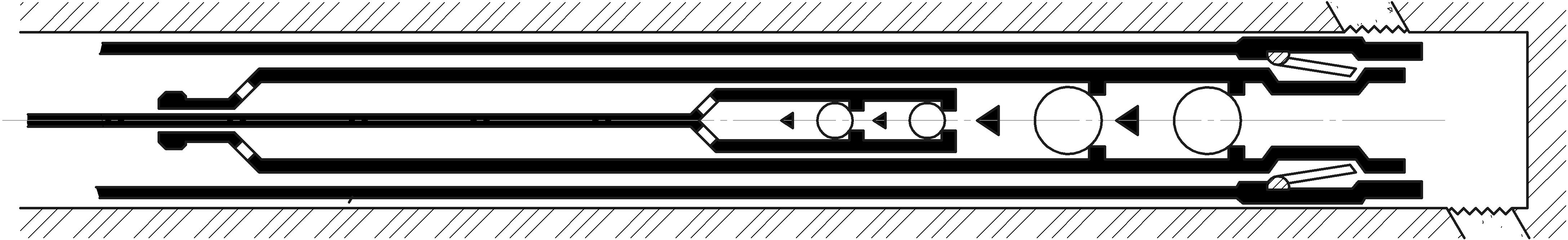

Рисунок 5.21 - Насос типу НВ2С

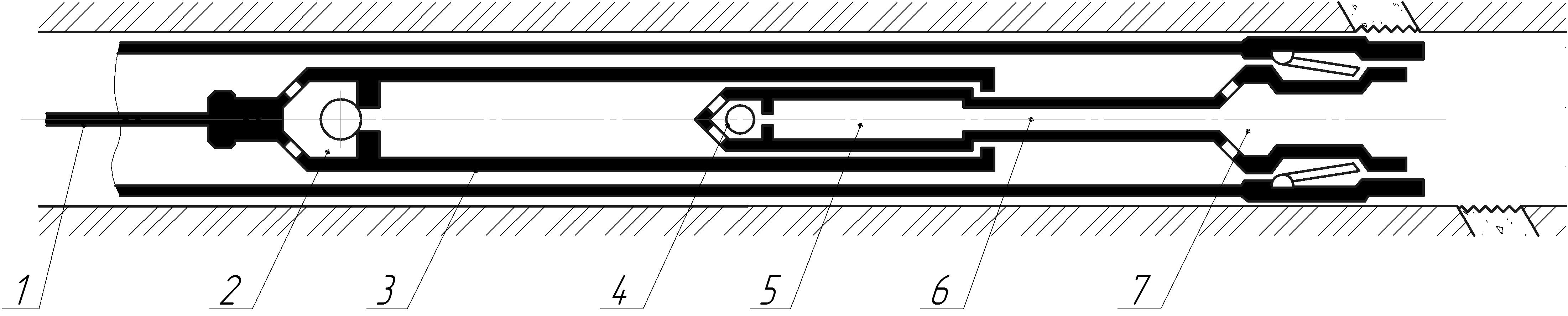

Насоси типу НВ2Ц (рис. 3.3) – насос вставний з нижнім розміщенням опори і рухомим товстостінним циліндром

1 - шток; 2 - нагнітальний клапан; 3 - циліндр;4 - всмоктувальний клапан; 5 - плунжер; 6 – патрубок – видовжувач; 7 – упорний ніпель з конусом; 8 – насосно-компресорна труба з замковою опорою

Рисунок 5.22 - Насос типу НВ2Ц

5.5.3 Насоси для ускладнених умов експлуатації

Насоси типу НВ1БД1 (рис. 3.4) – насос вставний з верхнім розміщенням опори і з диференціальним циліндром для відкачування високов’язкої рідини

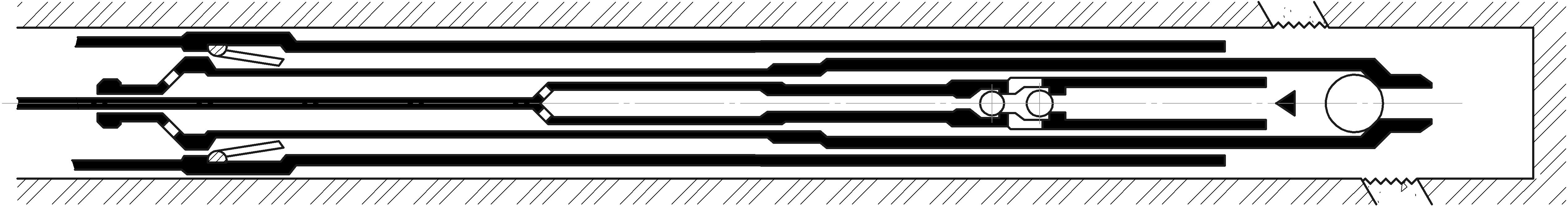

Рисунок 5.23 - Насос типу НВ1БД1

Насоси типу НВ1БД2 (рис. 3.5) – насос вставний з верхнім розміщенням опори і з диференціальним циліндром для відкачування високогазованої рідини.

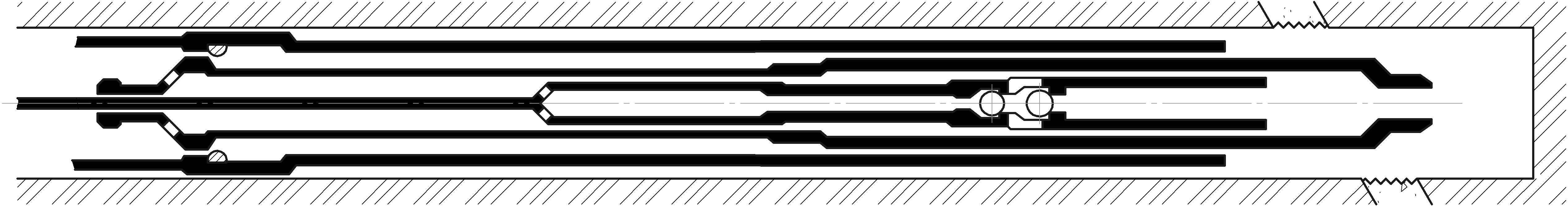

Рисунок 5.24 - Насос типу НВ1БД2

5.5.4 Замкові опори

Замкова опора вставних насосів разом з ущільненням насоса повинна забезпечити герметичне закріплення насоса в опорній муфті колони НКТ на заданій глибині свердловини.

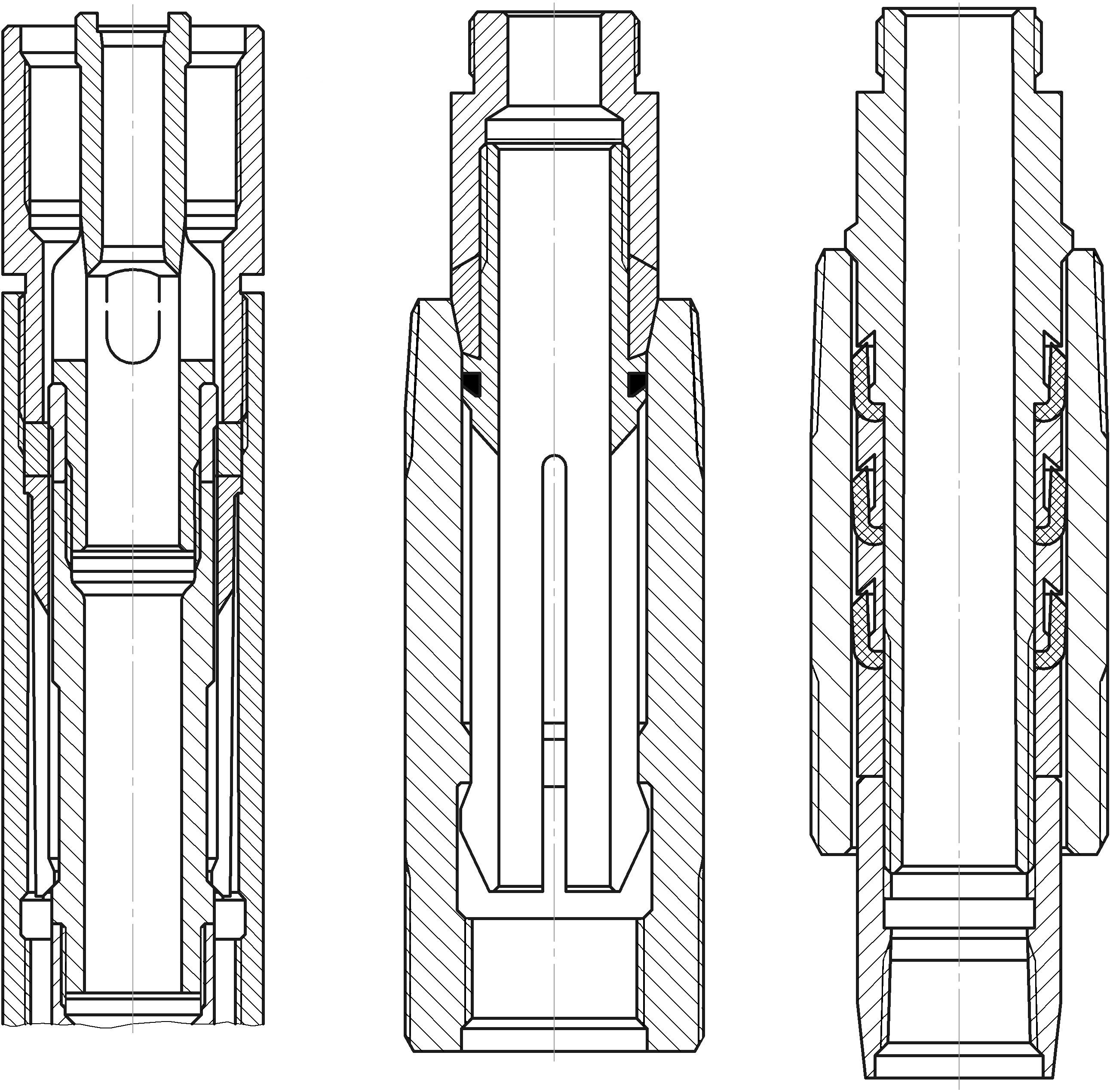

а б в

а – виконання 31; б – виконання 32; в – гідравлічний замок

Рисунок 5.25 - Замкові опори

Вставні штангові насоси з нерухомим циліндром можуть мати залежно від виконання замкові опори у верхній або нижній частині насоса. Замкова опора може мати механічний або гідравлічний якір, який повинен попереджувати зрив насоса під дією сил тертя, які виникають між циліндром і плунжером, що рухається вверх.

Механічний якір опори типу 31 (рис. 5.25, а) розташовується у верхній частині вставного насоса і складається із фіксуючого і ущільнюючого пристрою.

Механічний якір опори типу 32 (рис. 5.25, б) розміщений у нижній частині вставного насоса і має конструкцію, аналогічну опорі 31.

Гідравлічний замок (рис. 5.25, в) складається із посадочної оправки, в якій вмонтовані посадочні манжети і опорні кільця, і стакана, який є частиною опорної муфти колони НКТ.
