2.2.5 Регулюючі пристрої фонтанної арматури
Регулюючі пристрої призначені для регулювання режиму роботи нафтових і газових свердловин, змінюючи дроселюючий потік робочого середовища шляхом зміни площі кільцевого проходу.
В умовному позначенні регульованого дроселя вказується: ДР - дросель регулювальний; перше число - діаметр умовного проходу в мм; друге число - робочий тиск; виконання корозійної стійкості за аналогією з фонтанною арматурою, засувкою.
Регульований дросель (рис. 2.13,а) складається із корпусу, в якому відбувається поворот струменя під прямим кутом втулки з корпусом насадки. У втулку вставляється змінна насадка.
Деталі дроселя ущільнюються за допомогою гумових кілець. Положення шпинделя фіксується стопорною шайбою.
Поступальне переміщення i наконечника, укріпленого на кінці шпинделя за допомогою гайки, здійснюється шляхом обертання маховика. Ступінь відкривання – закривання дроселя визначається за показчиком з поділками, що показують діаметр циліндричного отвору в міліметрах, який еквівалентний площі кільцевого перерізу. В якості насадки постійного перерізу передбачається нерегульований дросель. Для цього зборка, що складається із шпинделя, насадки, гайки і інших деталей, заміняється заглушкою (рис. 2.13, б).
2.2.6 Маніфольди фонтанної арматури
Фонтанна арматура свердловини з’єднується з промисловими комунікаціями збору пластової рідини або газу маніфольдом. Маніфольд фонтанної арматури призначений для з’єднання відводів фонтанної ялинки і трубної головки з трубопроводами, які направляють продукцію свердловини на збірні пункти, а також з обладнанням, яке використовується при проведенні технологічних операцій (освоєння, глушіння, дослідження свердловин, інтенсифікація видобутку нафти та ін.).
Типові схеми обв’язки устя нафтових, газових і газоконденсатних свердловин забезпечують всі існуючі вимоги експлуатації фонтанних свердловин. При виникненні додаткових вимог експлуатації ці схеми можуть використовуватись як базові з відповідними змінами.
Робочий тиск маніфольда може відповідати робочому тиску фонтанної арматури або бути на одну, або дві величини меншими.

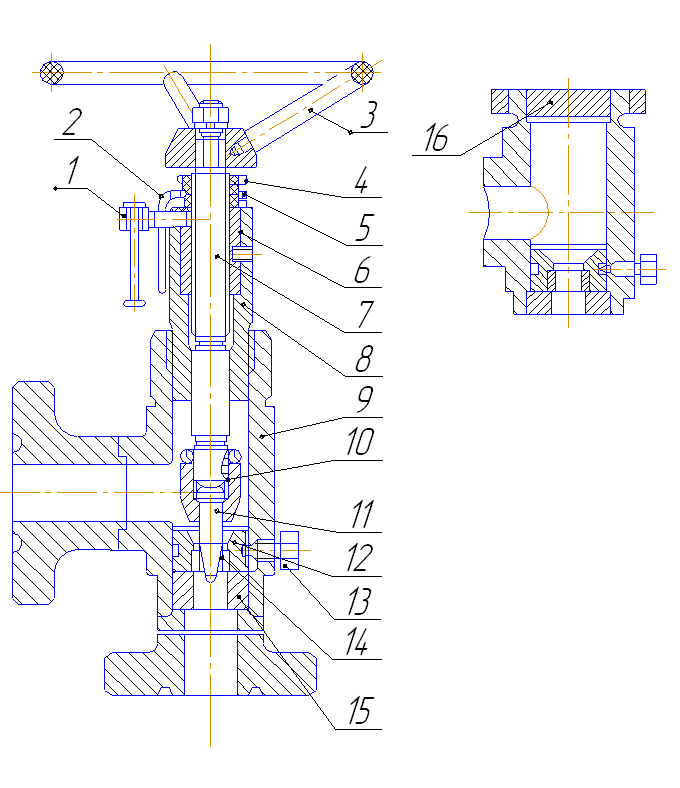

1 - стопор; 2 - стопорна шайба; 3 - маховик; 4 - опорна гайка;
5 - показчик; 6 - різьбова втулка; 7 - шпиндель; 6 - кришка;
9 - корпус; 10 - гайка; 11 - наконечник; 12 - корпус насадки;
13 - пробки; 14 - насадка; 15 - втулка; 16 - заглушка
Рисунок 2.13 – Регульований (а) та нерегульований (б) дроселі
Умовні діаметри проходів маніфольда повинні відповідати діаметрам проходів бокових відводів ялинки і трубної головки фонтанної арматури.
Маніфольди фонтанної арматури звичайних нафтових свердловин складаються із декількох засувок, хрестовин, трійників та інших елементів. На більш відповідальних нафтових свердловинах маніфольд складається із більшого числа елементів. Ще більш складніші маніфольди для високодебітних газових свердловин.

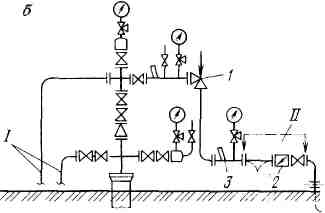

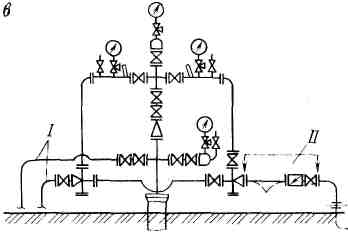

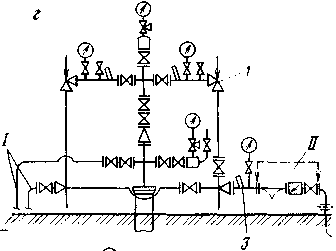

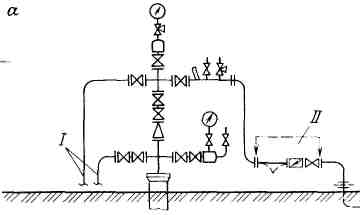

На рисунку 2.14 представлені типові схеми маніфольда фонтанних арматур, які призначені: схема 2.14,а і 2.14,б - для низько, мало- та середньодебітних свердловин (до 100 т нафти і 100 тис. м3 газу/добу), експлуатація яких допускається тільки по ліфтовій колоні. Відмінність схеми 1б від схеми 1а полягає в наявності регулювального дроселя і вимірювальної котушки з манометром і термометром; схема 2.14,а, 2.14,б і 2.14,в - для високодебітних свердловин, які експлуатуються по двох відводах фонтанної ялинки в один шлейф.
Рисунок 2.14 - Типові схеми маніфольдів фонтанних арматур
Залежно від кліматичних умов експлуатації і складу видобувного продукту маніфольди виготовляють і поставляють в наступних виконаннях: П - для помірного мікрокліматичного району; ХЛ - для холодного мікрокліматичного району; К1 - для середовищ, які містять домішки вуглекислого газу до 6 %; К2 - для середовищ, які містять домішки сірководню і вуглекислого газу до 6 %; К3 -для середовищ,, які містять домішки сірководню і вуглекислого газу до 2,5 %.
