Міністерство освіти і науки України
Харківський компютерно-технологічний коледж
Національного технічного університету
"Харківський політехнічний інститут"
ЖУРНАЛ
лабораторно – практичних робіт
з предмету: «Фізика»
( 1 семестр )
Лаб. робота |
Залік |
№ 1 |
|
№ 2 |
|
№ 3 |
|
№ 4 |
|
№ 5 |
|
Група: ______– 114
Перевірив викладач ______________
2014
Лабораторна робота № 3 Дослідне підтвердження закону Бойля – Маріотта.
Мета роботи: експериментально перевірити закон Бойля – Маріотта.
Обладнання: скляний циліндр з водою, скляна трубка, закрита з одного кінця, лінійка з міліметровими поділками, барометр – анероїд (один на всю групу), штатив універсальний.
Теорія.
закон
Бойля – Маріотта:
,
(при
).

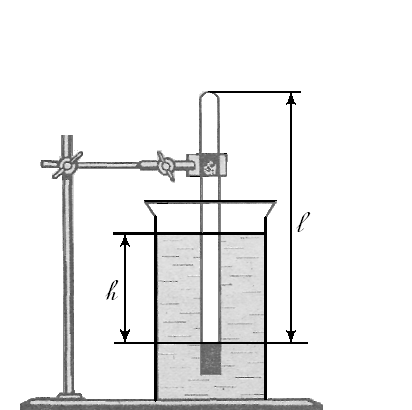

Якщо
в циліндр з водою опустити відкритим
кінцем униз скляну трубку, то повітря
в ній буде під тиском р,
що дорівнює атмосферному, плюс
гідроста-тичний тиск стовпчика води
висотою
.
Для спрощення
розрахунків атмос-ферний тиск і тиск
стовпчика води можна вимірювати в мм
ртутного стовпчика.
З
урахуванням того, що густина води в 13,6
разів менша за густину ртуті, тиск
повітря в трубці обчислюється за
формулою:
де Н – атмосферний тиск, виражений в мм рт. ст.,
– різниця рівнів води у циліндрі і в трубці, виміряна в мм.
Об’єм
повітря в трубці
,
де
–
довжина
стовпчика повітря, S
– площа його
поперечного перерізу. Оскільки площа
поперечного перерізу трубки (а, отже, і
повітряного стовпчика) не змінюється,
числове значення
можна прийняти
за значення V
в умовних
одиницях.
Хід роботи.
1. Виміряйте барометром атмосферний тиск Н (в мм рт.ст.) – це тиск повітря в трубці до її занурення у воду.
2. Опустіть у воду трубку відкритим кінцем вниз на максимальну глибину. Виміряйте довжину стовпчика повітря в трубці ( ) і різницю рівнів води в ній і циліндрі ( ).
3. Повторіть вимірювання і для двох менших глибин занурення трубки.
4.
Обчисліть
добутки
для всіх трьох дослідів, порівняйте
їх і зробіть
висновок.
№ |
Н, мм рт.ст. |
мм |
|
мм рт. ст. |
|
С |
|
1 |
|
|
|
|
|
|
|
2 |
|
|
|
|
|
|
|
3 |
|
|
|
|
|
|
Контрольні запитання.
1. Чому під час досліду не слід тримати трубку рукою ?
2. Від чого залежить стала С в законі Бойля – Маріотта ?
3. Чи має істотне значення для досліду площа поперечного перерізу трубки?
Висновок.
Лабораторна робота № 4 Визначення відносної вологості повітря
Мета роботи: ознайомитися з методами визначення вологості повітря і виміряти відносну вологість повітря за допомогою психрометра.
Обладнання: Психрометр, психрометрична таблиця, таблиця залежності густини та тиску насиченої водяної пари від температури
Теорія. Атмосфера Землі складається з декількох газів, у тому числі й водяної пари. Її кількість характеризується абсолютною та відносною вологістю повітря. Абсолютною вологістю повітря наз. масу водяної пари, що знаходиться в кожному кубічному метрі повітря (тобто, густину водяної пари в повітрі):
,
(1)
Відносна
вологість
повітря – це величина, яка показує у
скільки разів абсолютна вологість
повітря
більша за густину насиченої водяної
пари при даній температурі
(2)
Точка роси – це температура повітря, при якій водяна пара в процесі охолодження переходить у насичений стан.
Прилади для вимірювання вологості повітря: волосяний гігрометр, конденсаційний гігрометр, психрометр (на рис.) тощо.

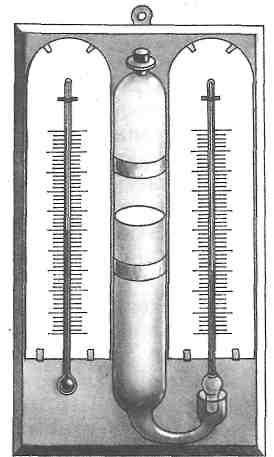

психрометр
(на рис.) прилад, що складається з двох
однакових термометрів, один з яких
обмотаний вологою легкою тканиною
(ситцем або марлею). Якщо водяна пара в
повітрі ненасичена (тобто
< 100%), то вода з тканини буде випаровуватися
і покази «вологого» термометра будуть
нижчі, ніж сухого. Адже чим інтенсивніше
випаровується вода, тобто чим менш
насичене повітря водяною парою, тим
нижчі покази «вологого» термометра. За
різницею їх показів можна характеризувати
відносну вологість повітря. З цією метою
складається так звана психрометрична
таблиця, за допомогою якої знаходять
конкретні значення відносної вологості
повітря (така таблиця подається у
довідниках або у збірниках задач).
Хід роботи.
1. За допомогою психрометра визначте температуру сухого Тсух та вологого Твол термометрів психрометра.
2. обчисліть різницю температур сухого Тсух та вологого Твол термометрів психрометра: Т = Тсух – Твол
і за допомогою психрометричної таблиці визначте відносну вологість повітря.
3. За допомогою
таблиці залежності густини насиченої
водяної пари від температури визначте
густину
насиченої
водяної пари при температурі
Тсух.
4. За формулою відносної вологості повітря знайдіть абсолютну вологість повітря .
5. Знайдіть точку роси Тр за допомогою таблиці залежності густини насиченої водяної пари від температури.
Примітка: Температуру по таблиці обирати найближчу меншу.
6. Знайдіть масу водяної пари в аудиторіїї, вважаючи, що об’єм приміщення дорівнює (8×6×3,5) м3.
7. Всі дані занесіть в таблицю. Зробіть висновки про виконану роботу.
Тсух |
Твол |
Т |
|
|
|
Тр |
V |
m |
ºС |
ºС |
ºС |
% |
кг/м3 |
кг/м3 |
ºС |
м3 |
кг |
|
|
|
|
|
|
|
|
|
