Контрольні запитання

1. Що таке нижній склад?

___________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

2. Види нижніх складів по технології робіт.

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

3. Види нижніх складів по місце розташуванню.

_____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Висновки:____________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Практична робота № 6

Назва роботи: Розрахунок поставу геометричним і графічним способами.

Матеріали і обладнання: Ю. В. Шелгунов «Лесоэксплуатация» стор. 214-219, мікрокалькулятори, рамна пилка.

Вимоги з техніки безпеки: 1. Дотримуватися загальних «Правил з техніки безпеки в кабінеті «Лісокористування».

2. Заборонено вставляти сторонні предмети в розетку. Х і д р о б о т и:

Виконання завдань практичної роботи здійснюється згідно індивідуальних завдань:

№п/п	tб, см	Вб, см	D, см	tс , мм	tц , мм	Порода	Тп, мм	t, мм	n

Завдання

1. Розрахунок поставу геометричним способом.

   1. Діаметр колоди для випилювання бруса (дошки) необхідної товщини і необхідної ширини пласті визначається по формулі:

(1)

де D_к – діаметр колоди, см

t_б – товщина бруса, см

В_б – ширина пласті, см

=_____________________________________________________

Відповідь: діаметр колоди D_к=______см.

2. Ширина серцевинної дошки визначається по формулі:

, см (2)

де В₁ – ширина серцевинної дошки, см

D – діаметр колоди, см

t_c – товщина серцевинної дошки, см

s – припуск на усушку, см (0,4см)

=_________________________________________________________

Відповідь: ширина серцевинної дошки _________см.

3. Ширина центральної дошки визначається по формулі:

(3)

де Р – ширина пропилу, см

Р = Рз + Тп, см

де Рз – розвід зубів, см

Тп – товщина пилки, см

t_ц – товщина центральної дошки, см

(4)

Р=_______________________

=________________________________________

Відповідь: ширина центральної дошки ____см.

4. Ширина будь-якої дошки (крім серцевинної) визначається по формулі:

, см (5)

де - сума товщин дощок, см

n – номер дошки

s – сума припусків на усушку, см

- лінійна витрата деревини на розпилювання (6)

=________________________________________________

=_______________________________________________

=_________________________________________

=______________________________________

Відповідь: ширина дошки _____см.

2. Розрахунок поставу графічним способом.

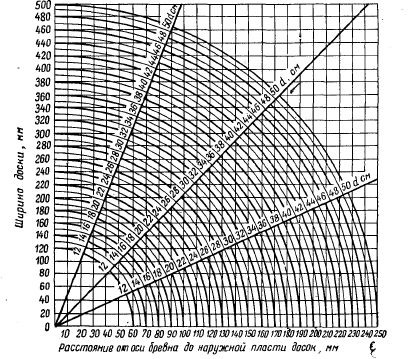

Для цього використовується графік-квадрант.

1. Діаметр колоди (D_к) для випилювання бруса (дошки) необхідної товщини і ширини пласті по графіку-квадранту визначається наступним чином.

   1. На горизонтальній осі графіку відкладається половина товщини бруса (t_б). Із знайденої точки проводиться вертикальна лінія.

   2. На вертикальній осі відкладається ширина пиломатеріалу (В_б) і з неї проводиться горизонтальна лінія.

   3. Перетин вертикальної і горизонтальної ліній вказує на діаметр колоди (D_k).

______________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Відповідь: Діаметр колоди (D_k) – ___см.

2. Ширина серцевинної дошки (бруса) (В₁) необхідної товщини (t_c) визначається слідуючим чином:

   1. На горизонтальній осі графіку відкладається половина товщини пиломатеріалу (t_c). Із знайденої точки проводиться вертикальна лінія до перетину з колом заданого діаметру (D).

   2. Із точки перетину проводиться горизонтальна лінія на вертикальну вісь.

   3. Перетин горизонтальної лінії і вертикальної осі вказує на ширину пиломатеріалу (В₁).

________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Відповідь: ширина серцевинної дошки (В₁) – ___см.

3. Ширина будь-якої дошки (крім серцевинної) необхідної товщини (t) визначається слідуючим чином:

   1. Визначається лінійна витрата деревини на розпилювання (формула 6).

   2. На горизонтальній осі відкладається половина лінійної витрати деревини на розпилювання. Із знайденої точки проводиться вертикальна лінія до перетину з колом заданого діаметру (D).

   3. Із точки перетину проводиться горизонтальна лінія на вертикальну вісь.

   4. Перетин горизонтальної лінії і вертикальної осі вказує на ширину пиломатеріалу (В).

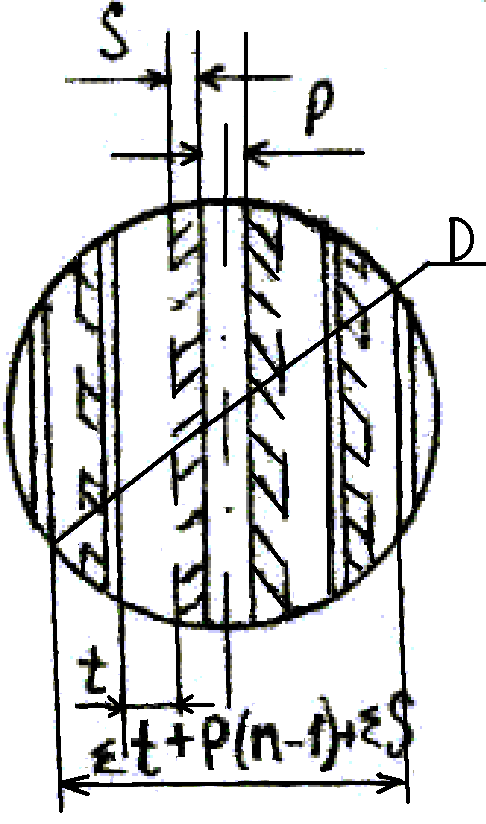

Визначення лінійної витрати деревини на розпилювання (Н).

Н=∑t+P(n-1)+∑S

∑t=____________см

∑S=___________см

Р=Рз+Тп= _________см

Н=_________________см

Н=________мм

На горизонтальній осі відкладається половина лінійної витрати деревини на розпилювання _________мм.

Із знайденої точки проводиться вертикальна лінія до перетину з колом діаметром _____см.

Із точки перетину проводиться горизонтальна лінія на вертикальну вісь.

Перетин горизонтальної лінії і вертикальної осі вказує на ширину пиломатеріалу (В) – ______см.

Відповідь: ширина дошки ______см.
