3.2 Двухфазное короткое замыкание в точке к1
Предполагается, что к.з. произошло в фазах B и C.
На рисунке 18 представлена схема двухфазного короткого замыкания.
Рисунок 18 – Схема двухфазного короткого замыкания
Ток фазы А прямой последовательности при двухфазном к.з. определяется по формуле, кА:
(30)
Данный ток нужен для определения токов двухфазного к.з. в фазах B и C.
Ток фазы B при двухфазном к.з. определяется по формуле, кА:
(31)
Ток фазы С при двухфазном к.з. определяется по формуле, кА:
(32)

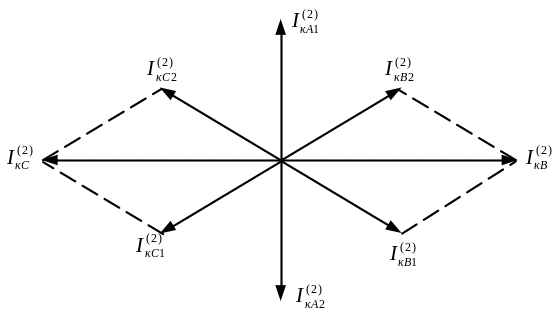

На рисунке 19 представлена векторная диаграмма токов при двухфазном к.з.
Масштаб: в 1 см – 1 кА.
Рисунок 19- Векторная диаграмма токов при двухфазном к.з.
Напряжения фазы А при двухфазном к.з. прямой и обратной последовательности равны, кВ:
(33)
Напряжение
при двухфазном к.з. будет равно, кВ:
(34)
Напряжения фаз B и C при двухфазном к.з. равны, кВ:
(35)

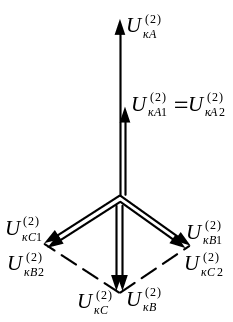

Векторная диаграмма напряжений при двухфазном к.з. представлена на рисунке 20.
Масштаб: в 1 см – 1 кВ.
Рисунок 20 – Векторная диаграмма напряжений при двухфазном к.з.
3.3 Двухфазное короткое замыкание на землю в точке к1
На рисунке 21 представлена схема двухфазного к.з. на землю.
Рисунок 21 – Схема двухфазного к.з. на землю
Ток фазы А прямой последовательности при двухфазном к.з. на землю рассчитывается по следующей формуле, кА:
(36)
Ток фазы А обратной последовательности при двухфазном к.з. на землю рассчитывается по следующей формуле, кА:
(37)

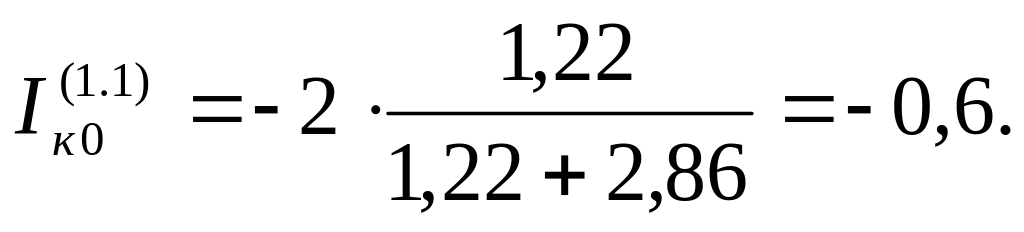

Ток нулевой последовательности при двухфазном к.з. на землю рассчитывается по следующей формуле, кА:
(38)
На рисунке 22 представлена векторная диаграмма токов при двухфазном к.з. на землю.
Масштаб: в 1 см – 1 кА.
Рисунок 22 – Векторная диаграмма токов при двухфазном к.з. на землю
Напряжение фазы А прямой последовательности при двухфазном к.з. на землю определяется по формуле, кВ:
(39)
Напряжение
прямой последовательности двухфазного
короткого замыкания на землю равно
напряжению обратной последовательности
и равно напряжению нулевой последовательности;
они составляют одну треть от напряжения
двухфазного короткого замыкания на
землю
.
(40)

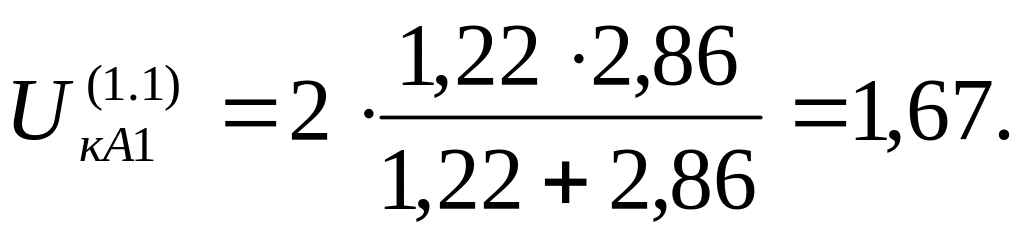

Тогда напряжение двухфазного к.з. на землю будет равно, кВ:
(41)

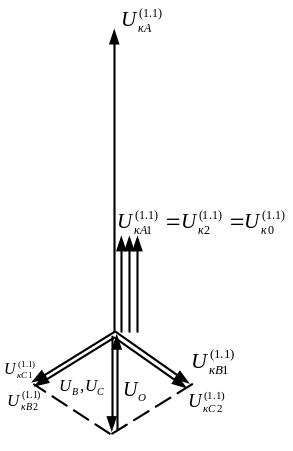

На рисунке 23 представлена векторная диаграмма напряжений при двухфазном к.з. на землю.
Масштаб: в 1 см – 1 кВ.
Рисунок 23 – Векторная диаграмма напряжений при двухфазном к.з. на землю
