1.1.5 Расчет тока короткого замыкания в точке к2. При условии, что выключатель b включен

В данном случае трансформаторы Т1 и Т2 встают на параллельную работу. Схема замещения будет выглядеть следующим образом (рисунок 11).

Рисунок 11 – Схема замещения при включенном выключателе B

Параметры схемы замещения рассчитываются аналогичным образом, будет лишь одно отличие, которое заключается в том, что сопротивление трансформатора Т1 уменьшится в два раза, так как трансформаторы Т1 и Т2 работают параллельно и имеют одинаковые сопротивления. Все параметры схемы замещения рассчитываются аналогичным образом.

На рисунке 12 представлено преобразование данной схемы замещения.

Рисунок 12 - Преобразование схемы замещения при включенном выключателе B

Тогда ток трехфазного к.з. будет равен по формуле (8), кА:

При включенном выключателе B происходит увеличение тока к.з.

1.2 Несимметричные короткие замыкания

При расчете несимметричных к.з используется метод симметричных составляющих, основанный на разложении несимметричной системы на три симметричные — прямую, обратную и нулевую (рисунок 13).

Рисунок 13 – Разложение несимметричной сестемы на симметричные составляющие

1.2.1 Двухфазное короткое замыкание в точке к1

Так как номинальное напряжение сети равно 35 кВ (сеть с изолированной нейтралью), то в точке К1 будет только двухфазное короткое замыкание.

Предполагается, что к.з. произошло в фазах B и C.

На рисунке 14 представлена схема двухфазного короткого замыкания.

Рисунок 14 – Схема двухфазного короткого замыкания

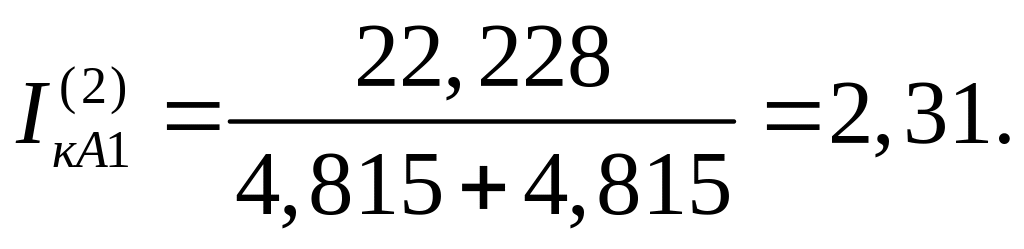

Ток фазы А прямой последовательности при двухфазном к.з. определяется по формуле, кА:

(15)

Данный ток нужен для определения токов двухфазного к.з. в фазах B и C.

Ток фазы B при двухфазном к.з. определяется по формуле, кА:

(16)

Ток фазы С при двухфазном к.з. определяется по формуле, кА:

(17)

На рисунке 15 представлена векторная диаграмма токов при двухфазном к.з.

Масштаб: в 1 см – 1 кА.

Рисунок 15 - Векторная диаграмма токов при двухфазном к.з.

Напряжения фазы А при двухфазном к.з. прямой и обратной последовательности равны, кВ:

(18)

Напряжение при двухфазном к.з. будет равно, кВ:

(19)

Напряжения фаз B и C при двухфазном к.з. равны, кВ:

(20)

Векторная диаграмма напряжений при двухфазном к.з. представлена на рисунке 16.

Масштаб: в 1 см – 5 кВ.

Рисунок 16 – Векторная диаграмма напряжений при двухфазном к.з.
