Примеры решения задач на тему «Выпаривание» Задача 2.1
В выпарном аппарате
сгущается раствор от концентрации
нелетучего компонента
=
11 % мас. до концентрации
=
24 % мас. Расход поступающего раствора –
=
2000 кг/ч, его начальная температура равна
температуре кипения. Аппарат работает
под давлением
=
2,8 бар. Греющий теплоноситель – водяной
насыщенный пар давлением
=
4,6 бар. Коэффициент теплопередачи от
пара к раствору –
=
1000 Вт/(м2К).
Физико-химическая депрессия –
=
0,4С,
гидростатическая –
=
2,0 С.
Тепловые потери принять равными нулю.
Определить поверхность теплообмена и расход греющего пара. Нарисовать эскиз аппарата.
Решение
Определим тепловую нагрузку выпарного аппарата . По условию задачи раствор поступает при температуре кипения и тепловые потери равны нулю. Поэтому коэффициент самоиспарения
равен нулю, тогда
Вт,
где
– энтальпия вторичного пара, Дж/кг,
находим по
=
2,8 бар [1, табл. 11];
– удельная
теплоемкость воды, Дж/кг∙К, находим по
С
из таблицы свойств воды [1, табл. 1].

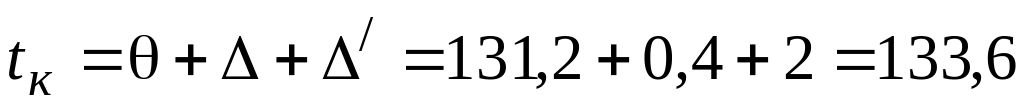

– температура кипения раствора в среднем слое, рассчитывается по формуле
С,
где
– температура конденсации вторичного
пара в аппарате, С,
находим по
=
2,8 бар из таблицы свойств пара [1, табл.
11];
–
количество
выпаренной воды из раствора, кг/с,
рассчитываем из уравнений материального
баланса процесса выпаривания:
кг/с.
2. Рассчитаем расход греющего пара по формуле:
кг/с,
где – удельная теплота парообразования, Дж/кг, находим по [1, табл. 11].
3. Определим площадь поверхности нагрева аппарата из основного кинетического уравнения теплопередачи:
м2,
где
–
полезная разность температур, 0С,
рассчитываем по формуле
С,
где – температура греющего пара, находим по его давлению [1, табл. 11].
Ответ.
= 0,306 кг/с;
м2.
Эскиз выпарной установки с центральной циркуляционной трубой приведен в приложении Г, рисунок 7.
Задача 2.2
В выпарной аппарат
поступает яблочный сок с начальной
концентрацией сухих веществ (СВ)
=
16,0 % мас. и температурой
=
20 0С.
Расход поступающего сока -
=
3000 кг/ч. Аппарат работает под давлением
=
0,5 бар. Температура кипения сока в среднем
слое -
=
84 С.
Греющий теплоноситель – водяной
насыщенный пар давлением
=
1,2 бар. Поверхность теплообмена –
=
50 м2;
коэффициент теплопередачи от пара к
соку -
=700
Вт/(м2К).
Тепловые потери принять равными нулю.
Определить расход греющего пара и конечную концентрацию СВ в соке. Нарисовать эскиз аппарата.
Решение
1. Определим тепловую нагрузку аппарата из основного уравнения теплопередачи:
Вт,
где – коэффициент теплопередачи, Вт/(м2.К);
– поверхность теплообмена, м2;

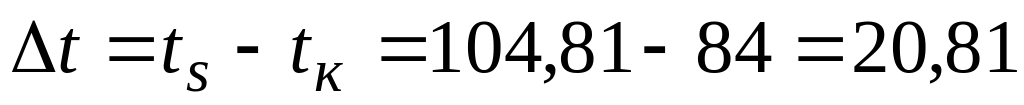

– полезная разность температур, 0С.
С,
где – температура греющего пара, находим по его давлению =1,2 бар из таблицы водяного пара [1, табл. 11].
2. Определяем расход греющего пара по формуле
кг/с,
где – удельная теплота парообразования, Дж/кг, находим по [1, табл. 11].

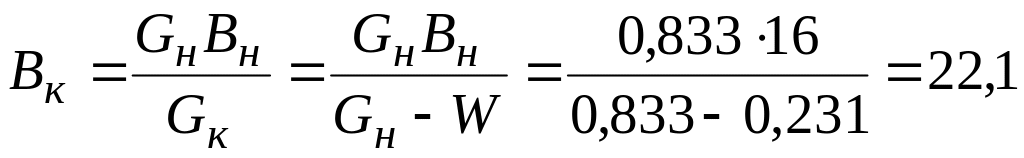

3. Рассчитываем концентрацию упаренного сока из уравнений материального баланса процесса выпаривания:
% масс.,
где =3000/3600=0,833 кг/с – расход исходного раствора;
– количество выпаренной воды, кг/с, определим из уравнения теплового баланса:
кг/с,
где
,
Дж/кг∙К – удельная теплоемкость
яблочного сока с
=

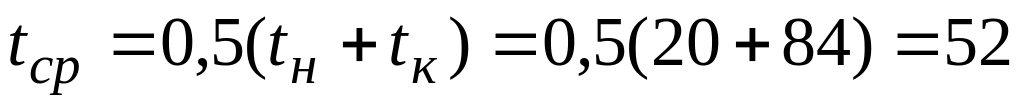

16,0 %, определяем по его средней температуре
С
[1, табл. 2];
– энтальпия вторичного пара, Дж/кг, находим по = 0,5 бар [1, табл. 11];
– удельная
теплоемкость воды, Дж/кг∙К, находим по
С
из таблицы свойств воды [1, табл. 1].
Ответ. = 0,33 кг/с; =22,1 %.
Эскиз выпарной установки с центральной циркуляционной трубой приведен в приложении Г, рисунок 7.
