Введение
В результате изучения дисциплин, преподаваемых на кафедре ПиАПП, студент должен овладеть теоретическими знаниями об основных процессах и умением решать задачи по их расчету.
Контрольные работы предназначены для приобретения студентами навыков расчета основных процессов и проверки полученных знаний.
В настоящих методических указаниях приводятся конкретные примеры решения задач контрольной работы № 1 студентов заочной формы обучения и МИППС на темы «Теплообмен» и «Выпаривание». Даны все необходимые формулы, расшифровка входящих в них величин, пояснения и эскизы рассчитываемых аппаратов.
Рассмотрев пример решения задачи, студент получает представление о методике и последовательности решения задач аналогичного типа.
Настоящие методические указания могут быть использованы студентами очной формы обучения для подготовки к контрольным работам, зачету и экзамену на темы «Теплообмен» и «Выпаривание».
Примеры решения задач на тему «Теплообмен» Задача 1.1
Жидкость нагревается
в горизонтальном кожухотрубном
одноходовом теплообменнике от температуры
=
24 С
до
=
88 С.
Расход жидкости (20 % раствора сахара) -
=100000
кг/ч. Греющий теплоноситель – водяной
насыщенный пар давлением
=
2,8 бар. Количество труб в пучке –
= 91 шт.; их размеры: наружный
= 32 мм, и внутренний –
=
28 мм, диаметры; материал – нержавеющая
сталь. Коэффициент теплоотдачи от пара
к стенке -
=
8500 Вт/(м2К).
Со стороны жидкости на стенках трубок
имеется слой загрязнений толщиной
=
0,6 мм. Потери теплоты в окружающую среду
составляют 3% от теплоты, полученной
жидкостью.
Определить расход греющего пара и поверхность теплообмена. Нарисовать эскиз аппарата.
Решение
1. Расход греющего
пара
,
кг/с, определим из уравнения теплового
баланса
,
,
где
–
удельная теплота парообразования. Для
пара давлением
=
2,8 бар
=2170,6·103 Дж/кг [1, табл. 11];
– тепловые потери;
– тепловая нагрузка
теплообменника;
–
удельная теплоемкость
20 %-го сахарного раствора, определяется
по его средней температуре
0С
и концентрации
=
20 % из [1, стр. 22]:
Дж/кг·К,
где
=
.
Вт.
кг/с.
2. Площадь поверхности теплообмена определим из основного кинетического уравнения теплопередачи [2]
,
где
,
Вт/м2·К
– коэффициент теплопередачи от пара к
нагреваемой жидкости;

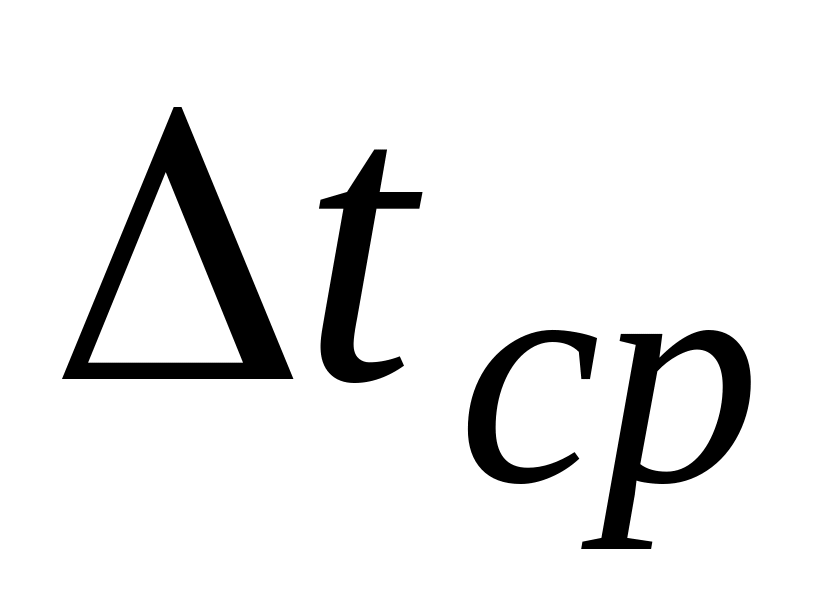

– средняя разность
температур между теплоносителями
(движущая сила).
Для расчета движущей силы процесса теплопередачи нарисуем график изменения температур теплоносителей вдоль поверхности теплообмена (приложение А, рисунок 1).
Рассчитаем большую
и меньшую
разность температур теплоносителей на
концах теплообменника:

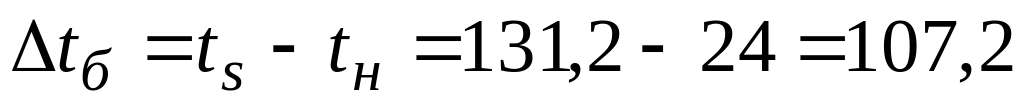

0С,
0С,
где
–
температура конденсации насыщенного
водяного пара с давлением
=
2,8 бар [1, табл. 11].
Так как
> 2, то рассчитываем
по выражению:
0С.
Коэффициент теплопередачи от пара к нагреваемой жидкости рассчитаем по уравнению аддитивности термических сопротивлений:
,
где
мм = 2∙10-3
м – толщина стенки труб;
=

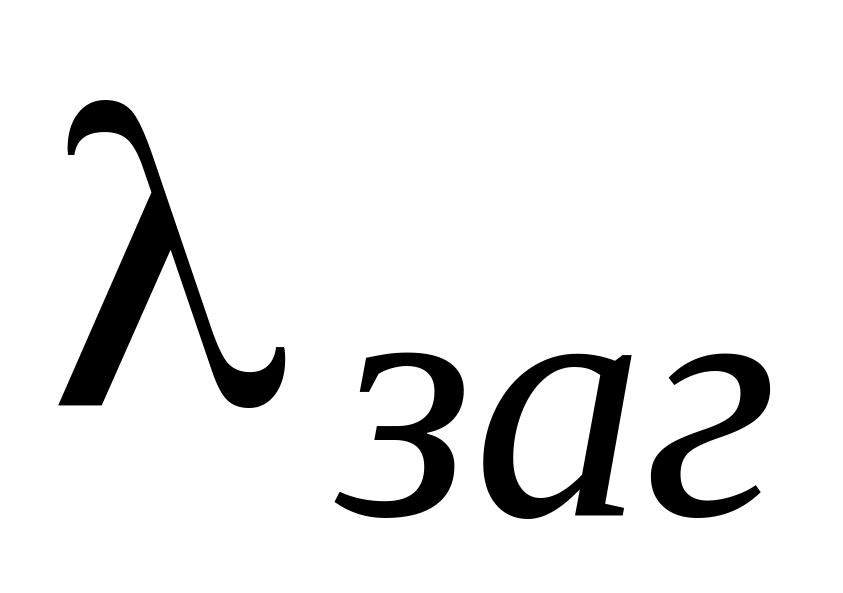

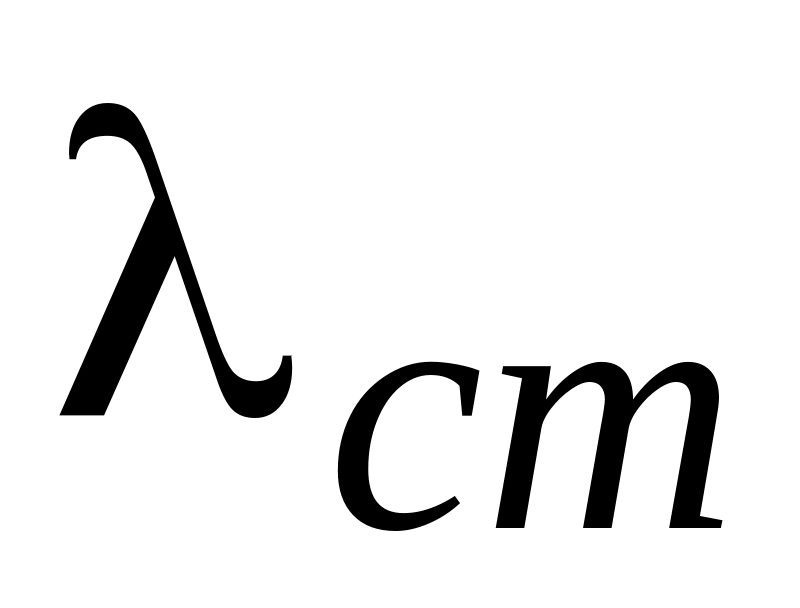

17 Вт/м·К и
=
2 Вт/м·К – коэффициенты теплопроводности
материала труб (нержавеющая сталь) и
слоя загрязнений [1, табл. 7].
Коэффициент
теплоотдачи от стенки труб к нагреваемой
жидкости
рассчитывается по выражению [2]
,
где
–
критерий Нуссельта;
=
0,028 м – внутренний диаметр трубы;
,
Вт/м∙К – коэффициент теплопроводности
нагреваемой жидкости при ее средней
температуре
0С
[1, стр. 24].

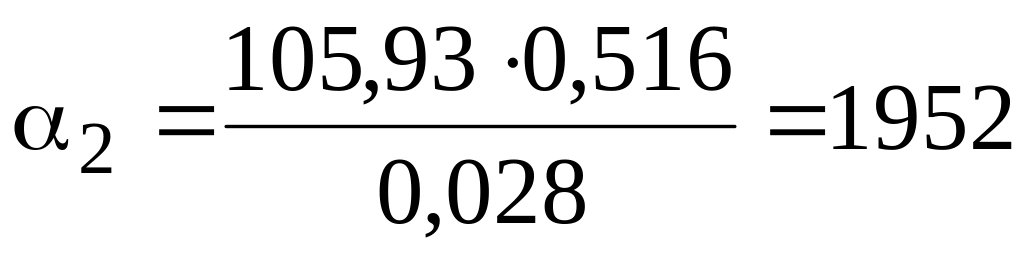

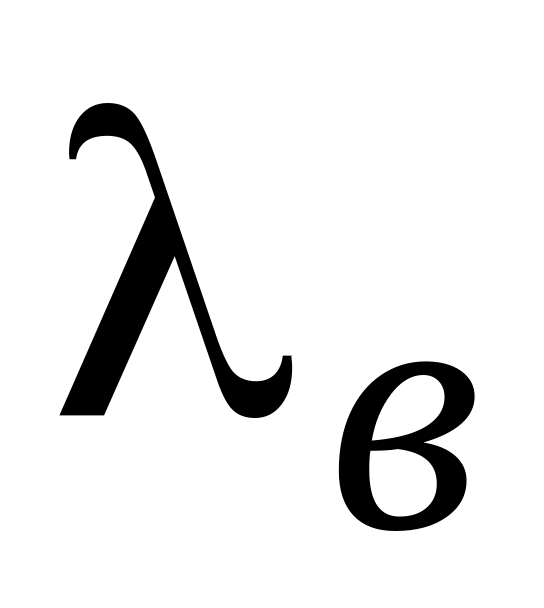

Вт/м∙К,
где
– коэффициент теплопроводности воды
при
0С
[1, табл. 1];
– поправочный
коэффициент [1, табл. 6];
– концентрация сахарного раствора, % масс.
Вид формулы для расчета критерия Нуссельта зависит от режима течения жидкости по трубам, который определяется значением критерия Рейнольдса. Критерий Рейнольдса рассчитаем по формуле
,
где
– скорость течения жидкости по трубам,
м/с, рассчитываем из уравнения расхода:
м/с,
где
–
плотность нагреваемой жидкости, кг/м3
при
0С
[1, табл. 8];
–
кинематическая
вязкость нагреваемой жидкости, м2/с
при
0С:
,
м2/с
где
–
динамическая вязкость нагреваемой
жидкости, мПа∙с [1, табл. 9].
>10000,
поэтому режим течения жидкости в трубах
– турбулентный, критерий Нуссельта
рассчитывается по критериальному
уравнению [2]:
,
где
–
критерий Прандтля:
,
Вт/м2·К,
Вт/м2·К,
м2.
Ответ.
=
3,18 кг/с;
=
94 м2.
Эскиз одноходового горизонтального кожухотрубчатого теплообменника для нагревания 20 %-го раствора сахара приведен в приложении А, рисунок 2.
