Блок атмосферной перегонки.

Обессоленная и обезвоженная нефть после блока ЭЛОУ прокачивается двумя потоками через теплообменники, где нагревается до 210 ^оС за счет регенерации тепла отходящих фракций и циркуляционных орошений.

Первый поток обессоленной нефти проходит последовательно трубное пространство трёх теплообменников и далее в межтрубное пространство др. теплообменников. Нагрев нефти в одном теплообменнике осуществляется за счет тепла II погона, в др. 2–Х. теплообменниках за счет тепла нижнего циркуляционного орошения колонны К-2 и в третьих теплообменниках за счет тепла гудрона.

Второй поток обессоленной нефти проходит последовательно трубное пространство теплообменников Т-4/1,Т-4/2 и далее в межтрубное пространство теплообменников Т-6, Т-10/1, Т-10/2. Нагрев нефти осуществляется в теплообменниках Т-4/1,Т-4/2 за счет тепла среднего циркуляционного орошения колонны К-2, в теплообменниках Т-6,Т-10/1 за счет тепла среднего циркуляционного орошения колонны К-10 и в теплообменнике Т-10/2 за счет тепла III погона.

Расход второго потока обессоленной нефти с коррекцией по давлению на блоке ЭЛОУ регулируется прибором, клапан которого установлен на линии второго потока нефти перед теплообменником.

При работе установки без вакуумного блока в теплообменниках предусмотрен нагрев нефти мазутом.

Обессоленная и обезвоженная нефть после теплообменников поступает двумя потоками на 19 тарелку эвапоратора К-1 по двум тангенциальным вводам.

В низ эвапоратора К-1 подается перегретый водяной пар. Расход перегретого водяного пара в эвапоратор К-1 регулируется прибором, клапан которого установлен на линии подачи пара в эвапоратор К-1.

Перегрев водяного пара после блока утилизации тепла осуществляется в пароперегревателях печей. Перегретый водяной пар после пароперегревателей печей поступает в общий коллектор, из которого направляется в колонны К-1, К-2, К-3 и в стриппинги К-6, К-7, К-9, а из пароперегревателя печи - в колонну К-10 и в стриппинги К-11, К-12, К-13. Предусмотрен подвод водяного пара из заводской сети к пароперегревателям печей.

Давление острого пара на установку регулируется прибором, клапан которого установлен на линии подачи острого пара на установку.

С верха эвапоратора К-1 газы, пары бензина и воды проходят через включенные параллельно аппараты воздушного охлаждения и конденсат стекает в емкость, в которой происходит отделение бензина эвапоратора от воды. Отстоявшаяся вода из емкости сбрасывается.

Часть бензина из этой емкости подается насосом в эвапоратор К-1 в качестве орошения, а балансовый избыток перетекает с верха емкости и направляется совместно с бензином колонны К-2 через водяной холодильник в емкость, в которой происходит отделение бензина от газа и воды.

В схеме предусмотрено орошение эвапоратора К-1 нефтью, которая после электродегидраторов второй ступени обессоливания подается на 5 тарелку эвапоратора К-1.

Давление верха эвапоратора К-1 регистрируется прибором. Тепловой режим низа эвапоратора К-1 поддерживается "горячей струей", для чего часть отбензиненной нефти с низа эвапоратора К-1 насосом прокачивается четырьмя параллельными потоками через змеевики печи.

Жидкое топливо на установку поступает из заводской сети. Давление в линии жидкого топлива в печи из заводской сети регулируется прибором, клапан которого установлен на линии возврата жидкого топлива в заводскую сеть.

Давление жидкого топлива в печь с коррекцией по температуре низа эвапоратора К-1 и давление пара в эту печь с коррекцией по соотношению пар: жидкое топливо регулируются спец. приборами (клапанами этих приборов).

Все потоки объединяются на выходе из печи и поступают в низ эвапоратора К-1.

С низа эвапоратора К-1 отбензиненная нефть забирается насосами и восемью параллельными потоками прокачивается через змеевики печей, где нагревается не более 370 ^оС и подается двумя потоками на 46 тарелку колонны К-2 по двум тангенциальным вводам.

Общий расход, давление отбензиненной нефти и количество отбензиненной нефти на входе в змеевики печей регулируются приборами.

В целях наиболее полного извлечения светлых нефтепродуктов из мазута в нижнюю часть колонны К-2 подается перегретый водяной пар.

С верха колонны К-2 пары бензина и водяные пары проходят через включенные параллельно аппараты воздушного охлаждения и конденсат стекает в емкость.

С целью повышения эффективности противокоррозионной защиты, обеспечения надежной эксплуатации и увеличения срока службы технологического оборудования схемой предусмотрена подача ингибитора коррозии Додиген 481 и нейтрализующего амина Додикора 1830 (вместо аммиака).

Из бочек насосом НД-70 ингибитор коррозии Додиген 481 нейтрализующий амин Додикор 1830 закачиваются в промежуточные емкости.

Ингибитор коррозии Додиген 481 подается из промежуточной емкости пневматическими, дозирующими насосами в шлемовые линии колонн К-1, К-2. Нейтрализующий амин Додикор 1830 подается из промежуточной емкости пневматическим, дозирующим насосом в шлемовую линию колонны К-2 по линии подачи аммиачной воды. Ингибитор коррозии Додиген 481 и нейтрализующий амин Додикор 1830 подаются в систему в виде 1%-ого раствора в бензине. В качестве растворителя используется бензин колонны К-2, который насосом подается в линии подачи реагентов.

В спец. емкости происходит отделение бензина от воды.

Бензин из этой емкости забирается насосом и часть его подается через аппараты воздушного охлаждения наверх колонны К-2 в качестве острого орошения, а балансовый избыток совместно с бензином эвапоратора К-1 через водяной холодильник выводится.

Предусмотрено получение фракций нк. - 180 ^оС с верха колонны К-2, балансовый избыток которой из емкости насосом через аппарат воздушного охлаждения и водяной холодильник выводится с установки.

С низа колонны К-8 при избыточном давлении до 12 кгс/см² стабильный бензин направляется на блок вторичной перегонки или через аппарат воздушного охлаждения, водяной холодильник выводится с установки.

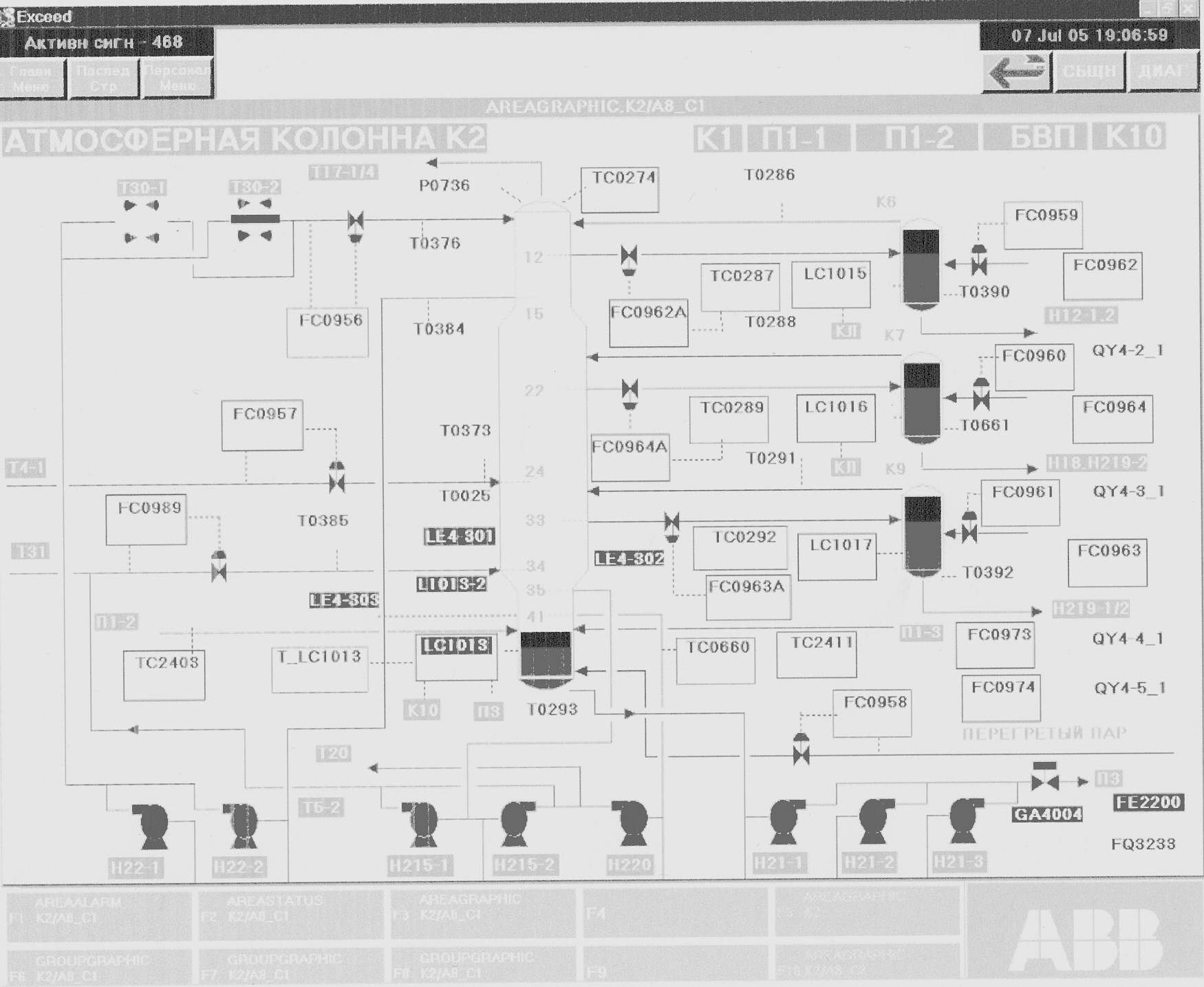

Избыточное тепло колонны К-2 снимается тремя циркуляционными орошениями.

Флегма первого (верхнего) циркуляционного орошения, забирается с 15 тарелки колонны К-2 насосом и подается в аппараты воздушного охлаждения. На выходе из аппаратов воздушного охлаждения потоки флегмы объединяются и с температурой 65-70 ^оС возвращаются на 14-ю тарелку колонны К-2.

Флегма второго (среднего), циркуляционного орошения, забирается с 25 тарелки колонны К-2 насосом, прокачивается через теплообменники, где отдает свое тепло обессоленной нефти. Затем поступает в теплообменник, где отдает свое тепло сырой нефти, и возвращается на 24 тарелку колонны К-2.

Флегма третьего (нижнего) циркуляционного орошения, забирается с 35 тарелки колонны К-2 насосом, прокачивается через теплообменники, где отдает свое тепло обессоленной нефти. Затем поступает в теплообменник, где отдает свое тепло теплофикационной воде и возвращается под 34 тарелку колонны К-2.

Из колонны К-2 в виде бокового погона фракция 120-180 ^оС с 10 и 12 тарелок отводится на верхнюю тарелку отпарной колонны К-6.

В низ отпарной колонны (стриппинг) К-6 подается перегретый водяной пар.

Фракция 120-180 ^оС с низа стриппинга К-6 забирается насосом, прокачивается через аппарат воздушного охлаждения, доохлаждается водой в холодильнике и выводится с установки.

С 20,22 тарелок колонны К-2 выводится фракция керосиновая на верхнюю тарелку отпарной колонны (стриппинга) К-7.

В низ стриппинга К-7 подается перегретый водяной пар.

Отпаренные фракции из стриппинга К-7 возвращаются на 20 тарелку колонны К-2.

Фракция керосиновая с низа стриппинга К-7 забирается насосом, прокачивается аппарат воздушного охлаждения Т-33, доохлаждается водой в холодильнике Т-29 и направляется в электроразделители, которые работают как отстойники.

С 30,32 тарелок колонны К-2 выводится фракция 240-290оС на верхнюю тарелку отпарной колонны (стриппинга) К-9.

В низ стриппинга К-9 подается перегретый водяной пар. Отпаренная фракция из стриппинга К-9 возвращаются на 29 тарелку колонны К-2.

Фракция 240-290 ^оС с низа стриппинга К-9 забирается насосом, прокачивается через теплообменники, для нагрева бензиновой фракции (нк.-140 ^оС) перед стабилизационной колонной К-8, аппарат воздушного охлаждения и направляется в общую линию вывода дизельного топлива с установки.

С 41 тарелки колонны К-2 насосом откачивается фракция 290-350 ^оС, которая как теплоноситель проходит через рибойлер, затем направляется в включенные параллельно теплообменники и далее через аппарат воздушного охлаждения и теплообменник для нагрева теплофикационной воды направляется в общую линию вывода дизельного топлива с установки.

Предусмотрена подача депрессорной присадки в поток прямогонного дизельного топлива, направляемого с установки в ПТП. Подача раствора присадки в поток может осуществляться насосом или самотеком по линии выкида в линию прямогонного дизельного топлива с установки АВТ-11 в ПТП.

Предусмотрена также работа колонн К-2 с выводом погонов по схеме:

- фракция керосиновая с 10, 12 тарелок колонны К-2 перетекает на верхнюю тарелку стриппинга К-6. Отпаренные фракции из стриппинга К-6 возвращаются на 10 тарелку колонны К-2. Фракция керосиновая с низа стриппинга К-6 насосом прокачивается через аппарат воздушного охлаждения, холодильник, электроразделители и далее выводится с установки;

- фракция 240-290 ^оС с 20, 22 тарелок колонны К-2 перетекает на верхнюю тарелку стриппинга К-7. Отпаренные фракции из стриппинга К-7 возвращаются на 20 тарелку колонны К-2.

С низа стриппинга К-7 насосом фракция 240-290 ^оС прокачиваются через теплообменники, аппарат воздушного охлаждения и далее направляется в общую линию вывода дизельного топлива с установки.

- фракция 290-350 ^оС с 30, 32 тарелок колонны К-2 откачивается насосом через рибойлер, включенные параллельно теплообменники, затем через аппарат воздушного охлаждения и теплообменник для нагрева теплофикационной воды направляется в общую линию вывода дизельного топлива с установки.

Мазут с низа колонны К-2 забирается насосом и откачивается на вакуумный блок установки.
