7. Вопросы для самопроверки.
1. Что называется видом?
2. Сколько основных видов по ГОСТ 2.305 – 68? Как они получаются?
3. Назвать основные виды и вычертить схему их расположения.
4. Каковы критерии при определении числа изображений на конкретную деталь?
5. Какой вид принимают за главный?
6. Дать определение дополнительного вида и когда его применяют?
7. Каковы правила выполнения и оформления дополнительных видов?
8. Как оформляются основные виды, если они расположены не на своём месте, которое им отведено схемой расположения основных видов?
9. Дать определение местного вида.
10. Как выполняются и оформляются местные виды?
11. Каковы условности и упрощения, применяемые на чертежах при выполнении видов?
8. Библиографический список
1. Каминский В. П. Строительное черчение: учебник для вузов /В. П. Каминский, О. В. Георгиевский, Б. В. Будасов. – М.:ООО Издательство «Архитектура – С», 2004 – 456 с.
2. Георгиевский О. В. Правила выполнения архитектурно–строительных чертежей: справочное пособие – М., АСТ, Астрель, 2005. – 104 с.
3. ГОСТ ЕСКД. Общие правила выполнения чертежей.– М., 2001.

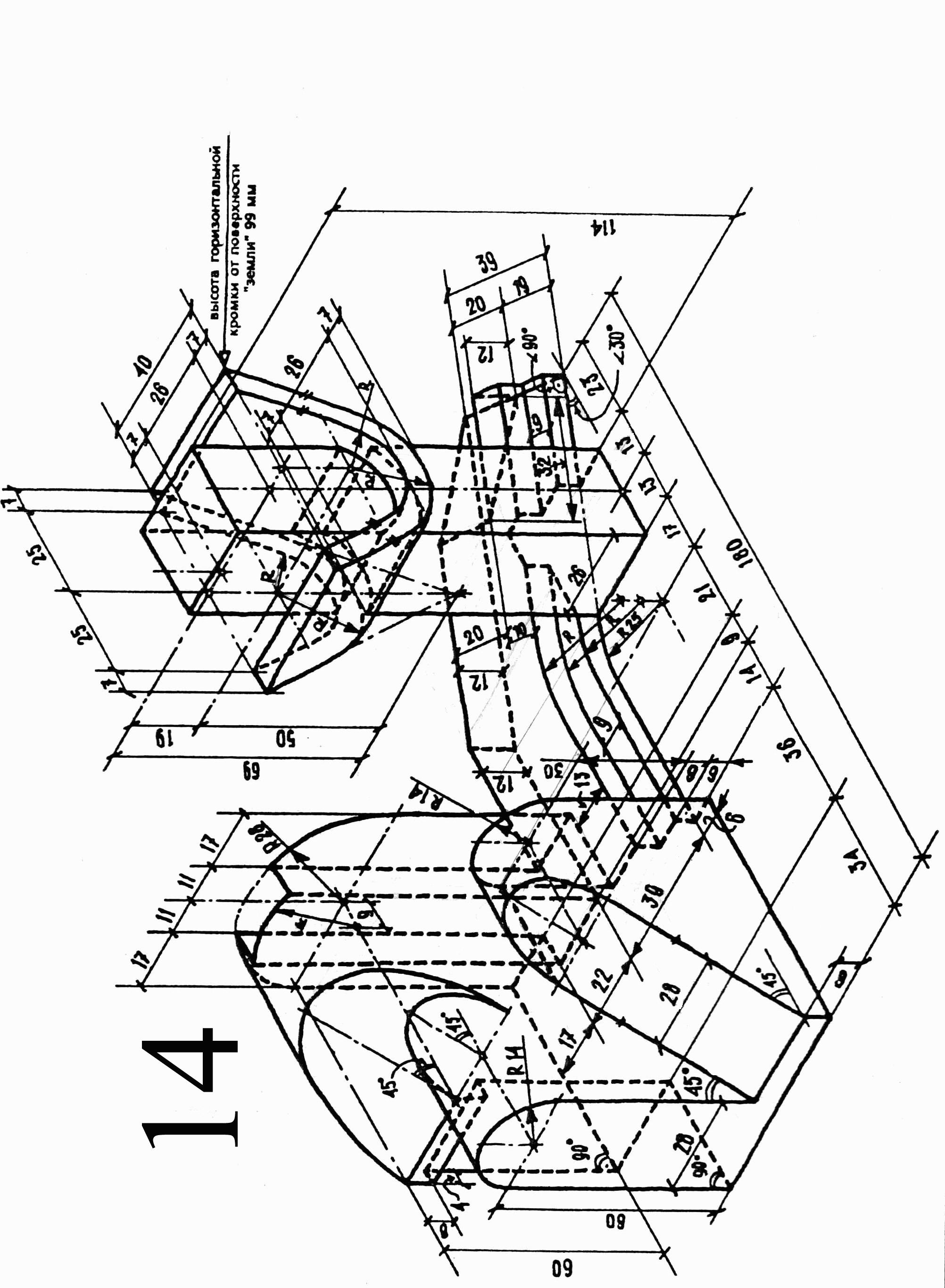

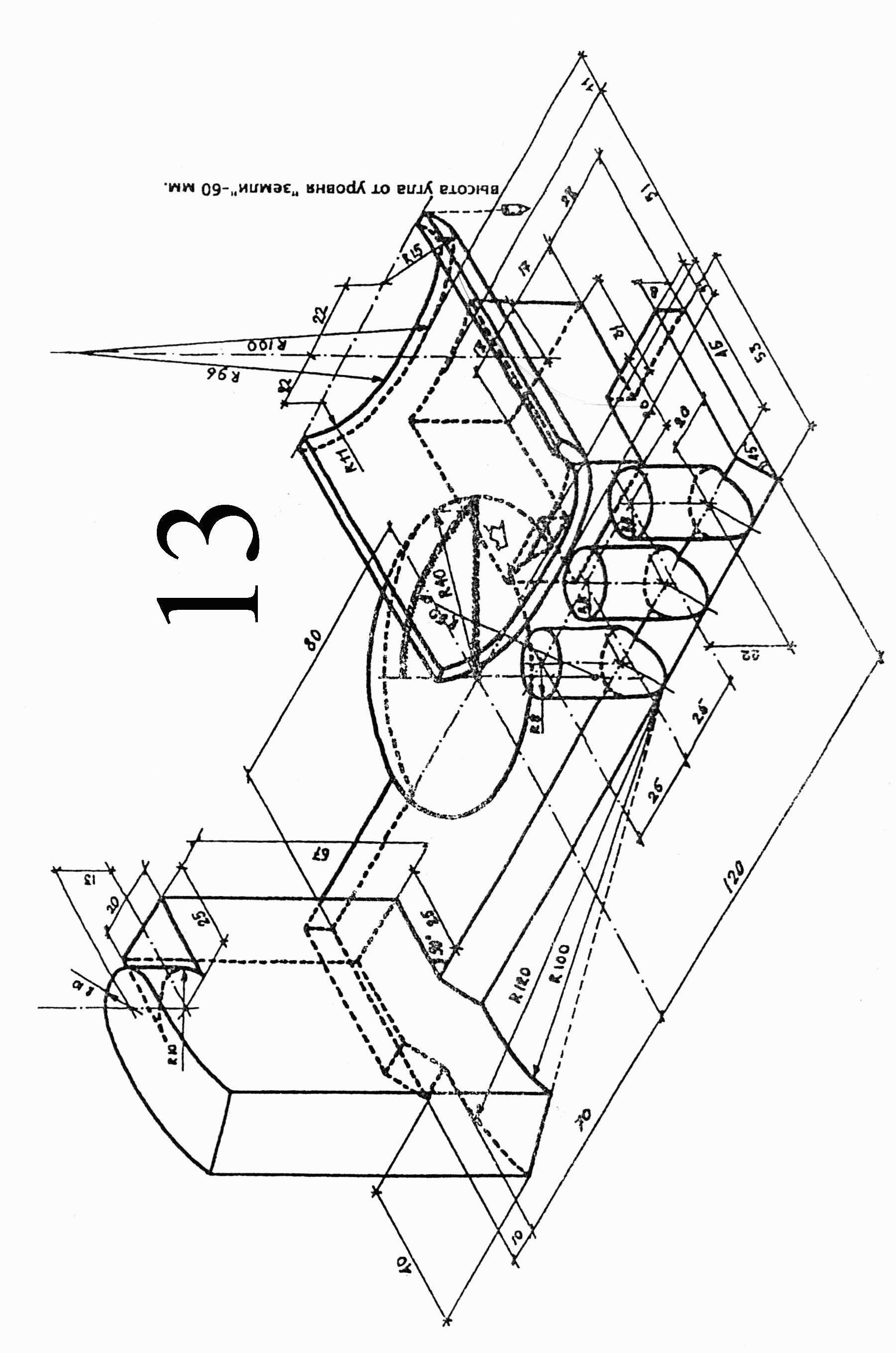

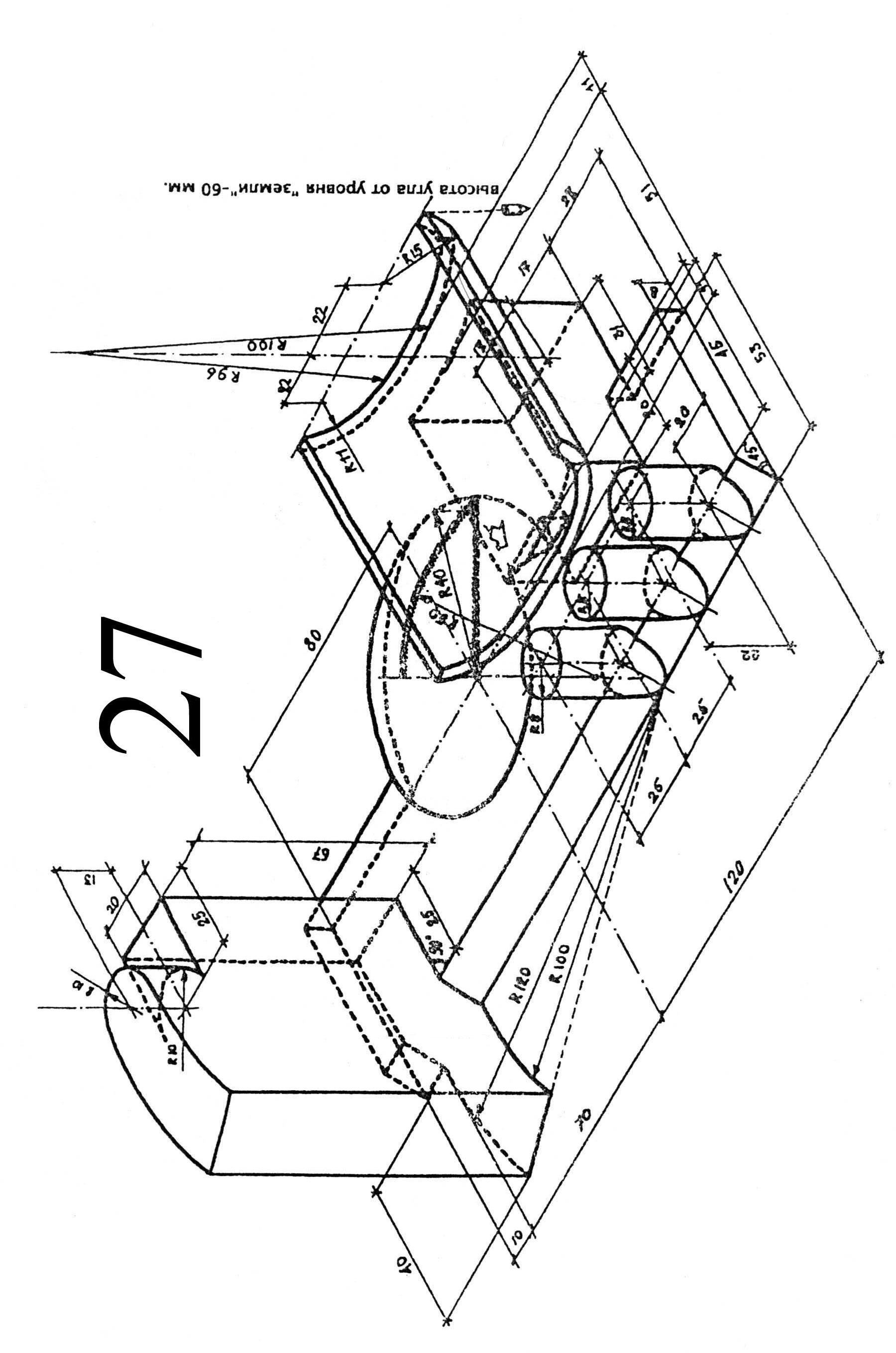

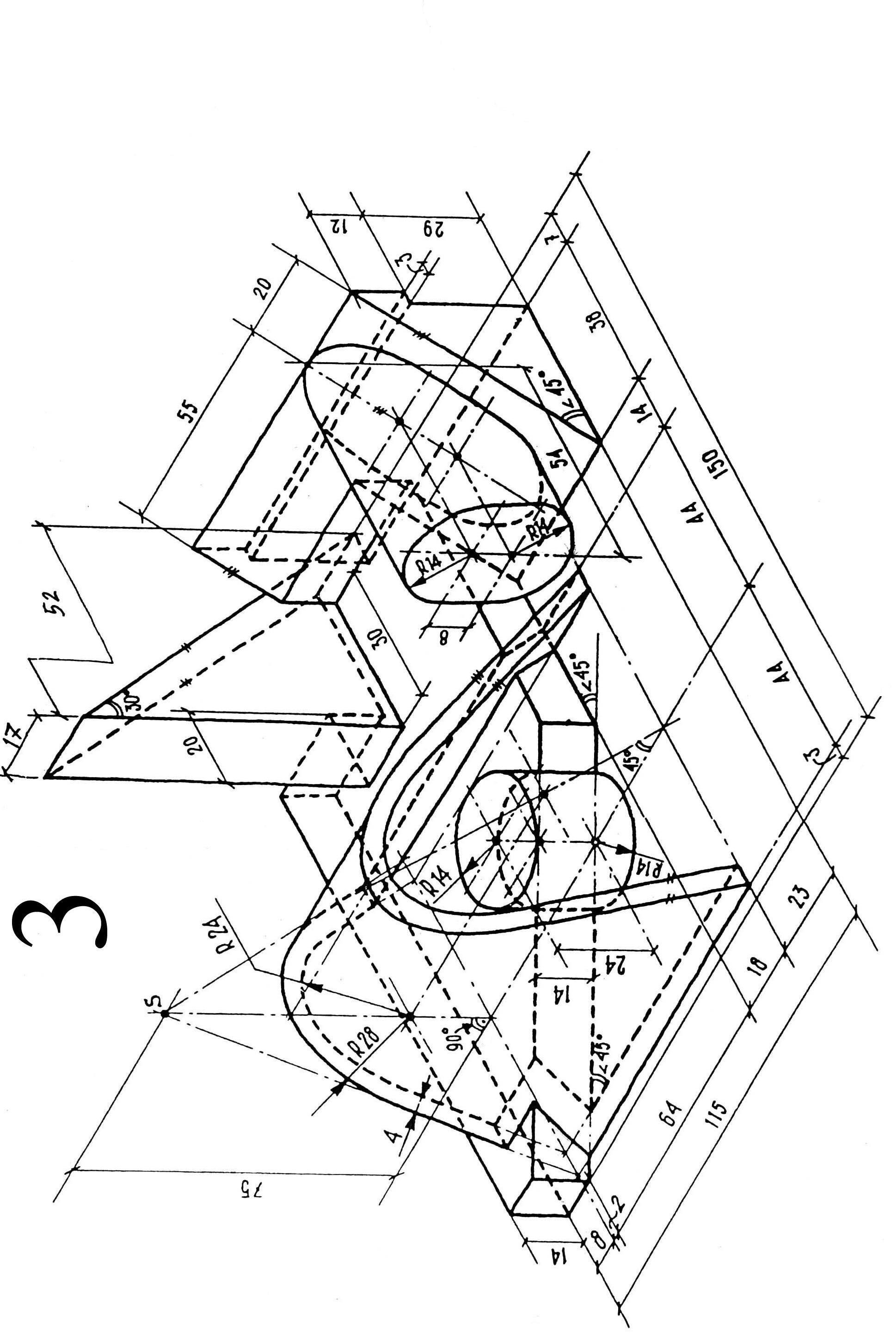

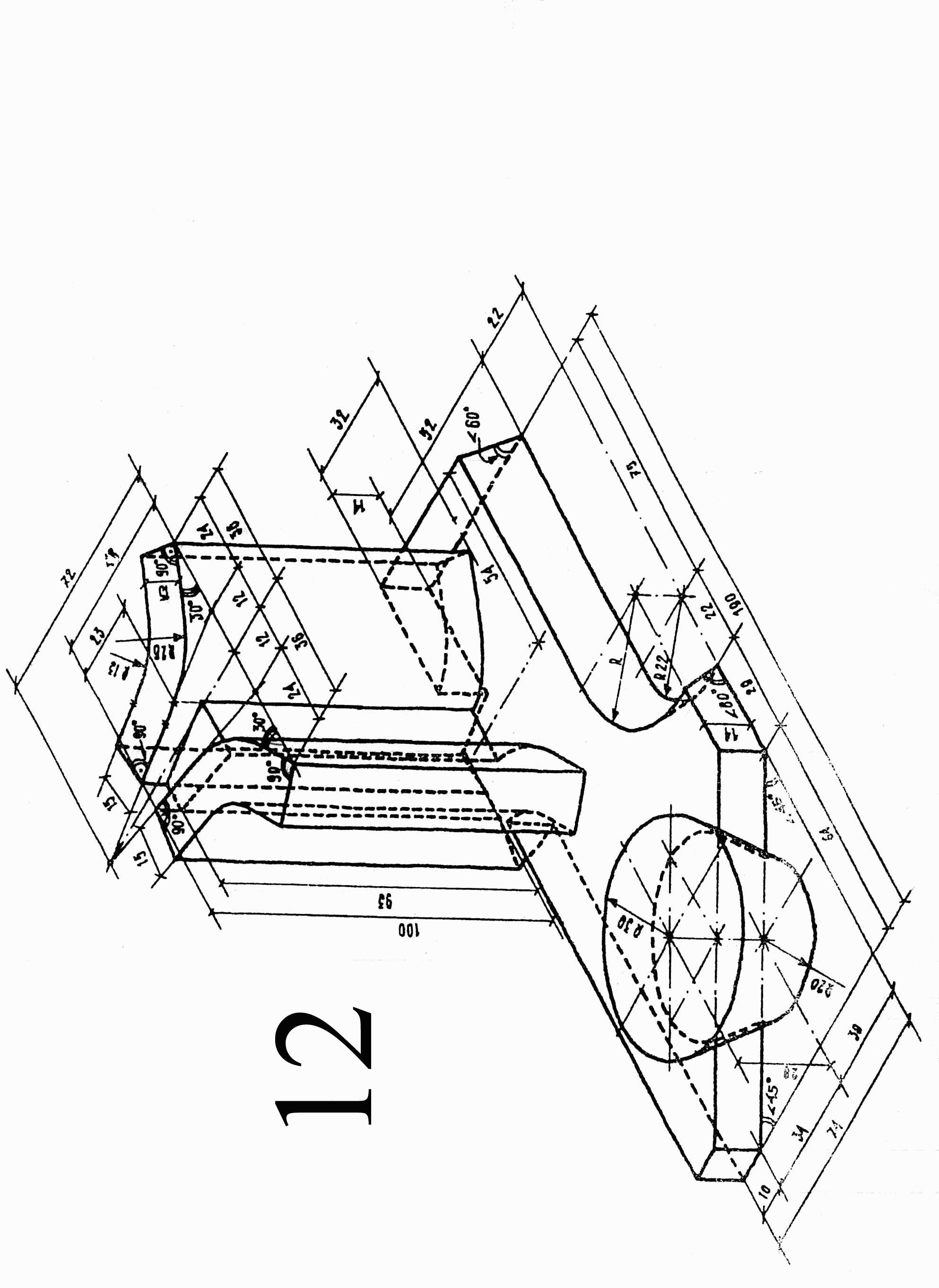

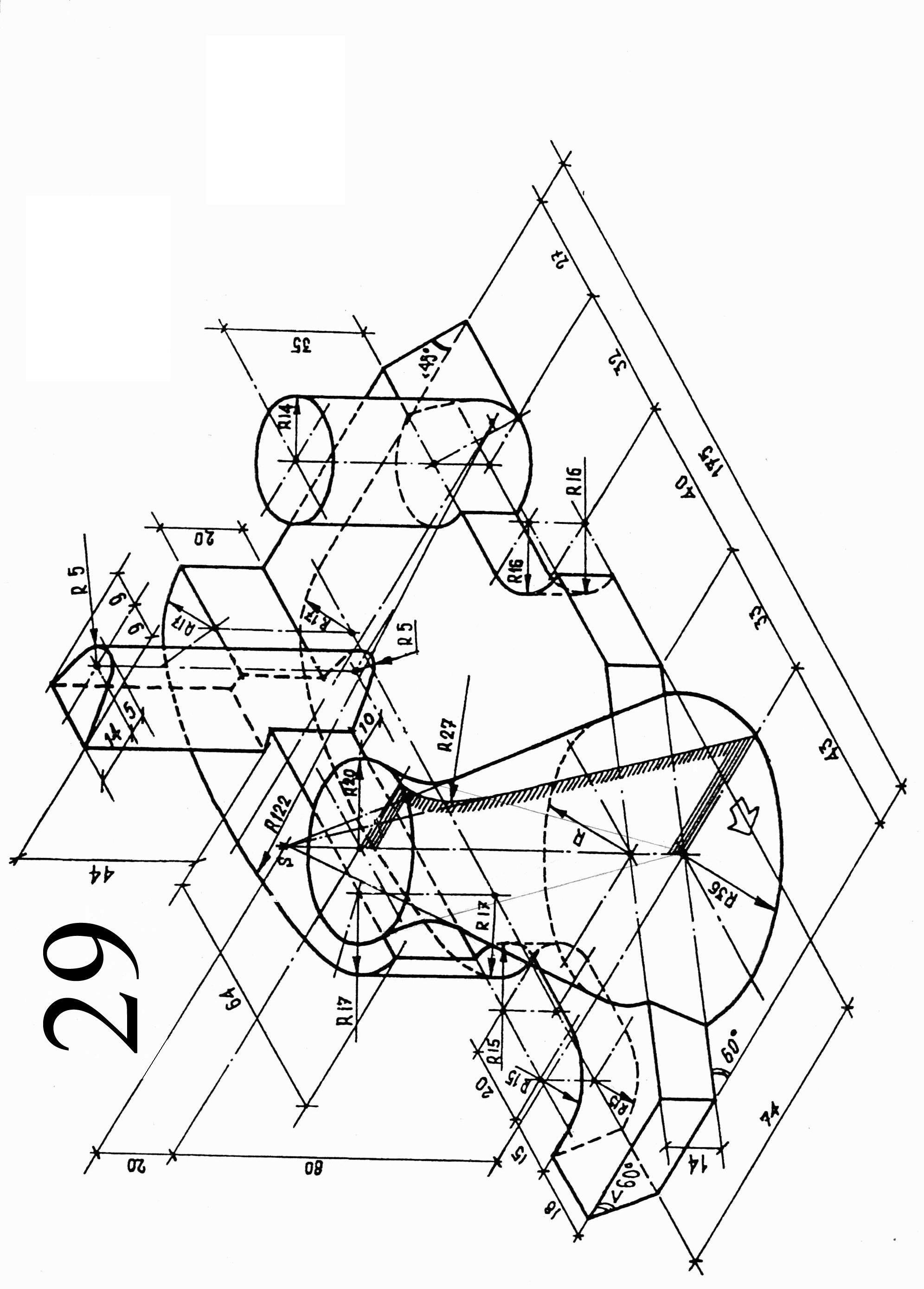

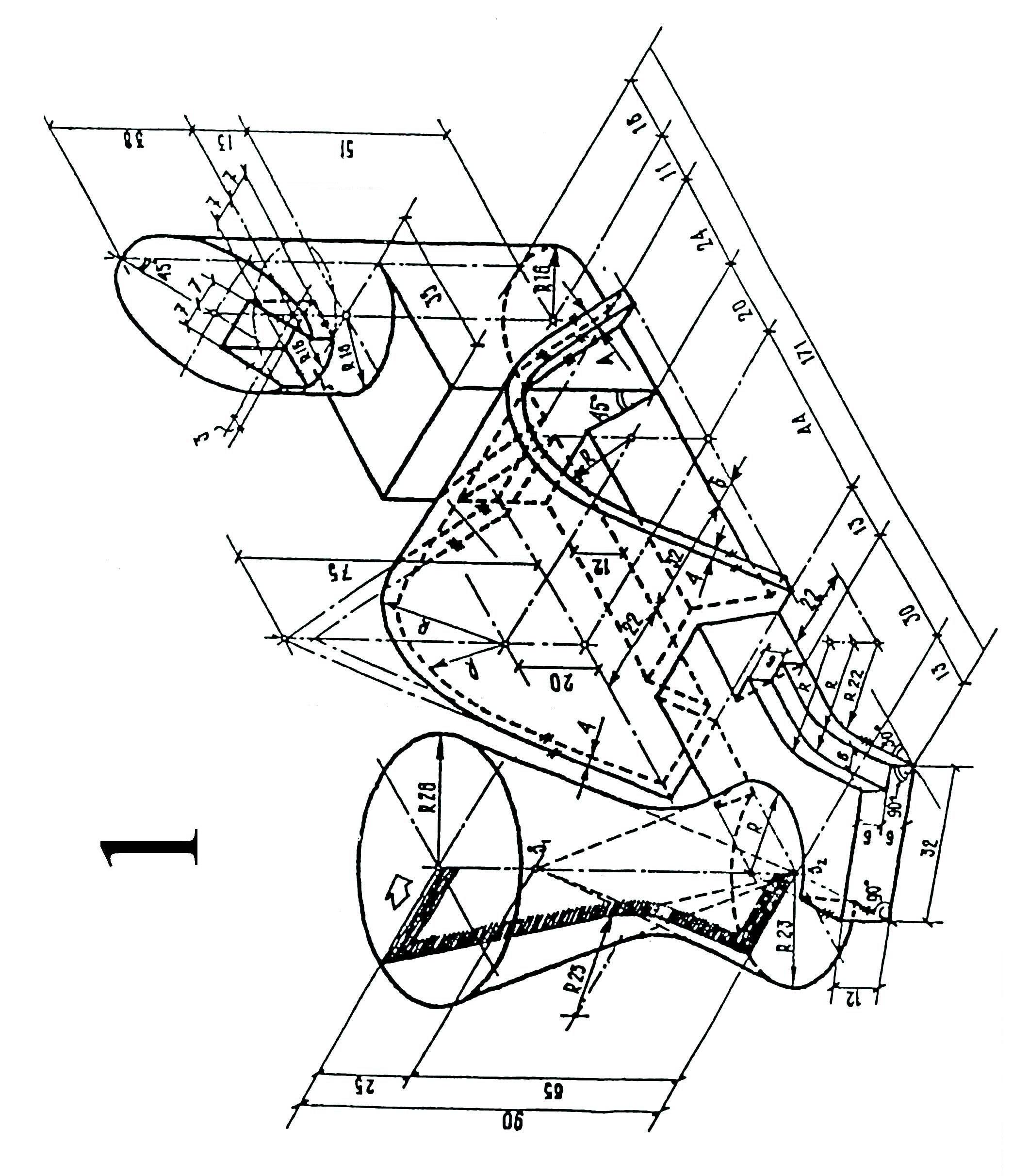

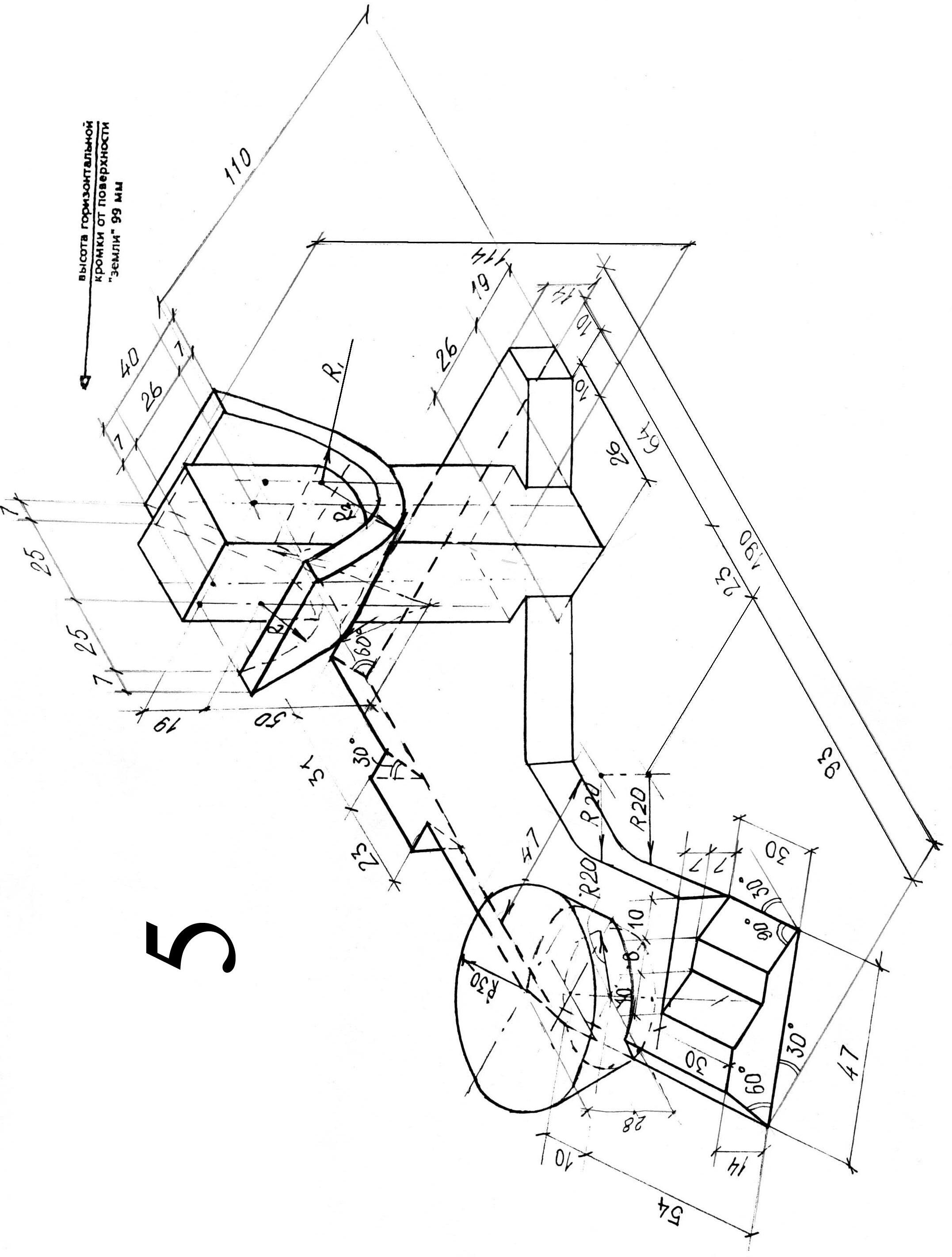

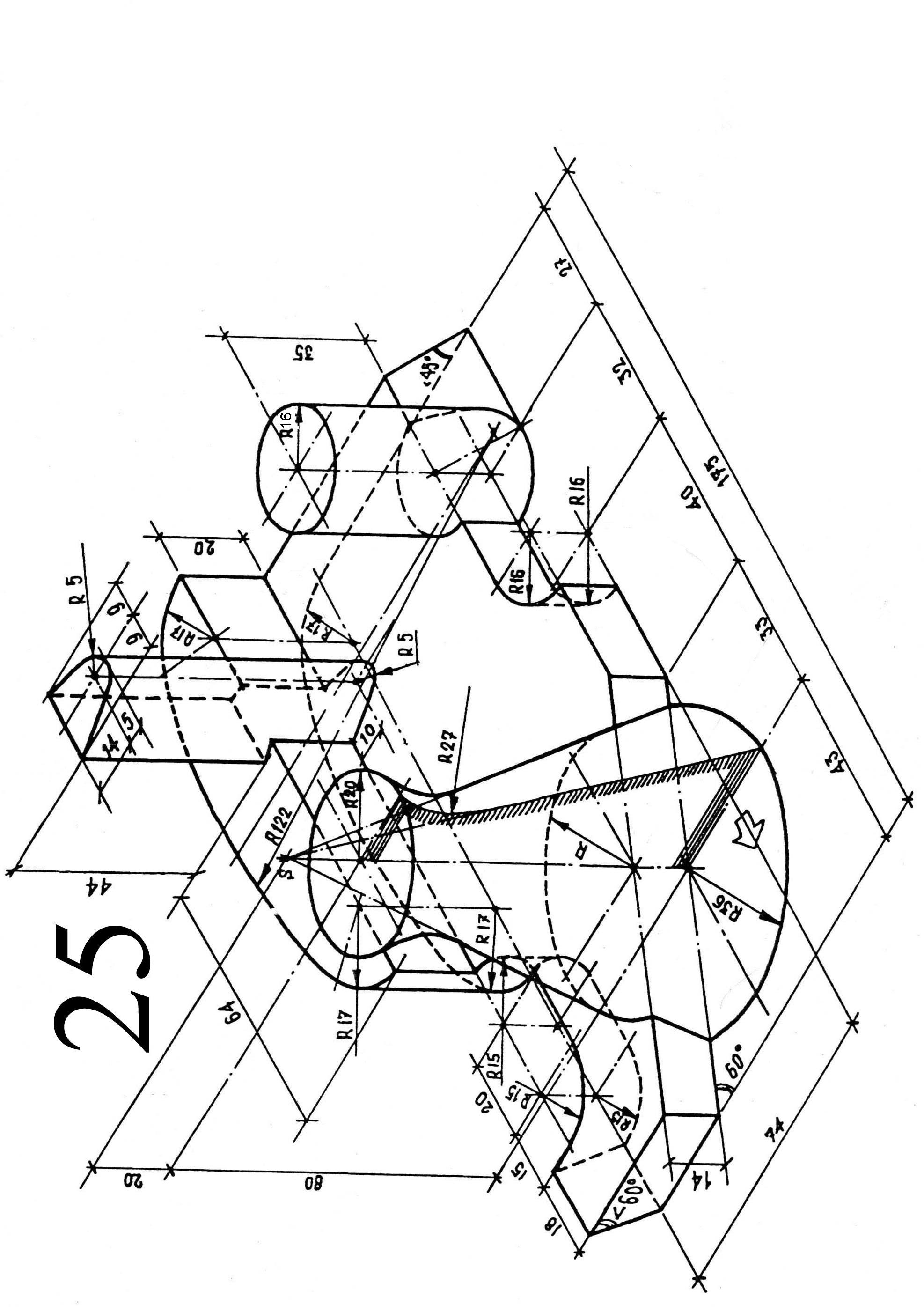

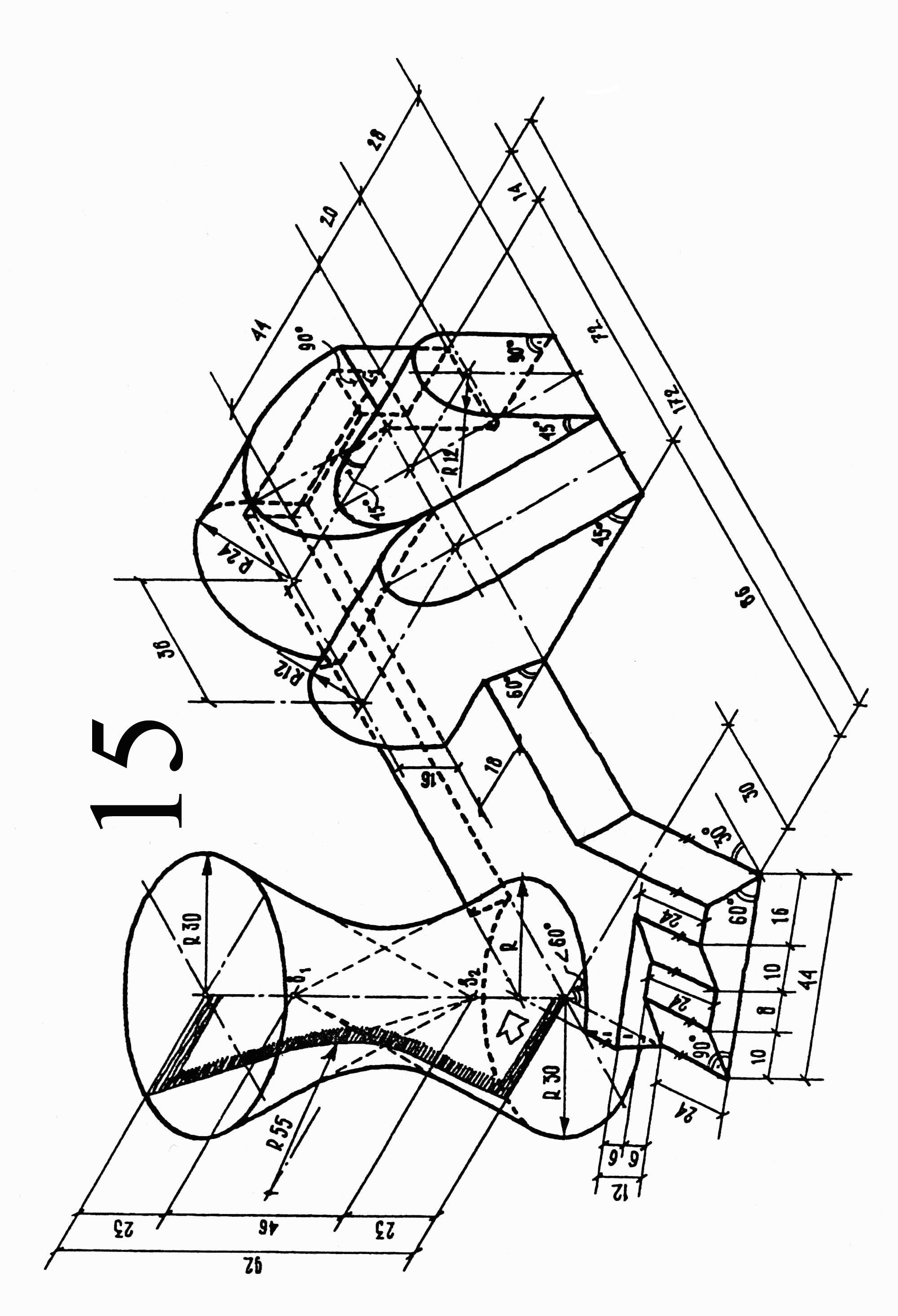

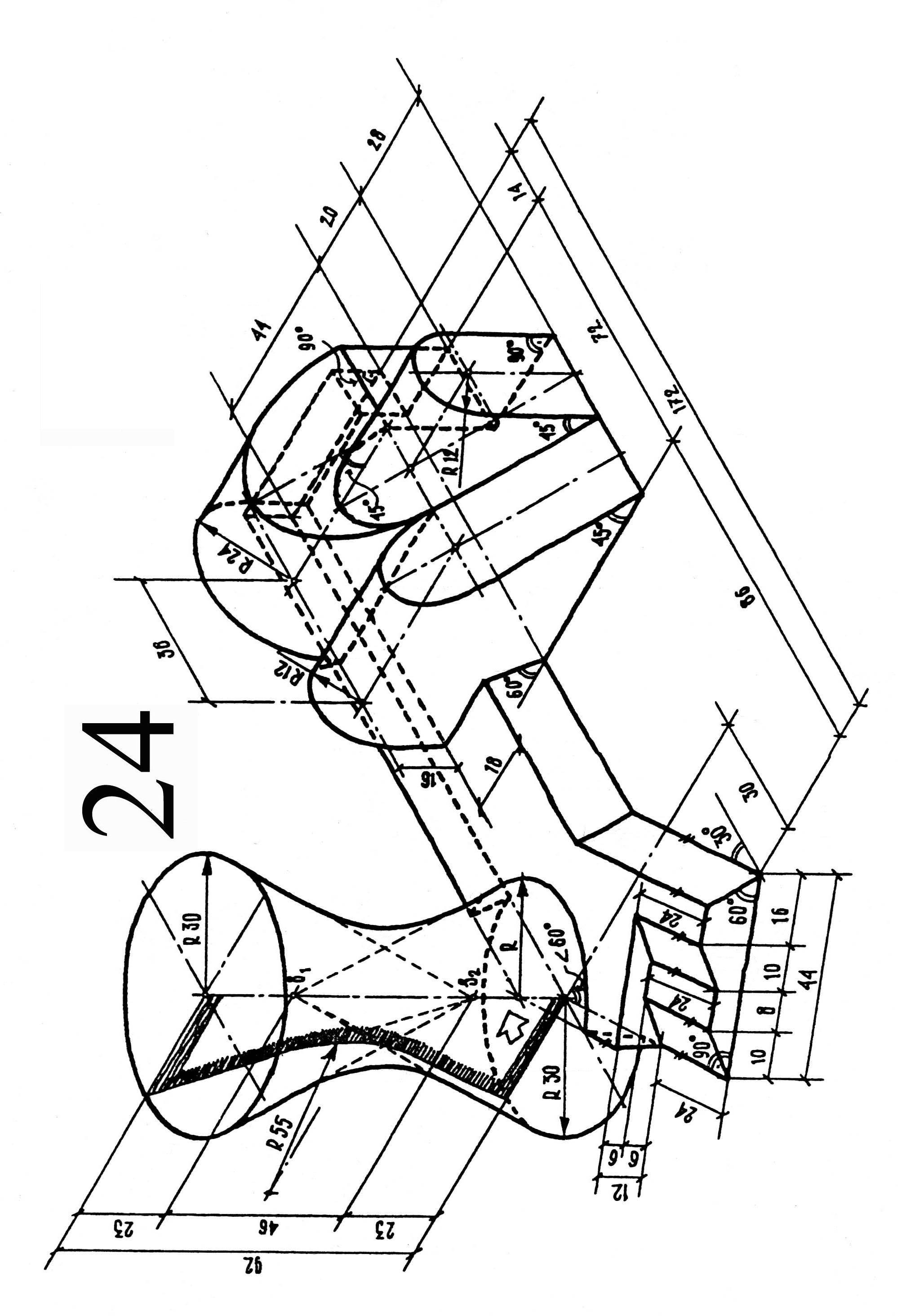

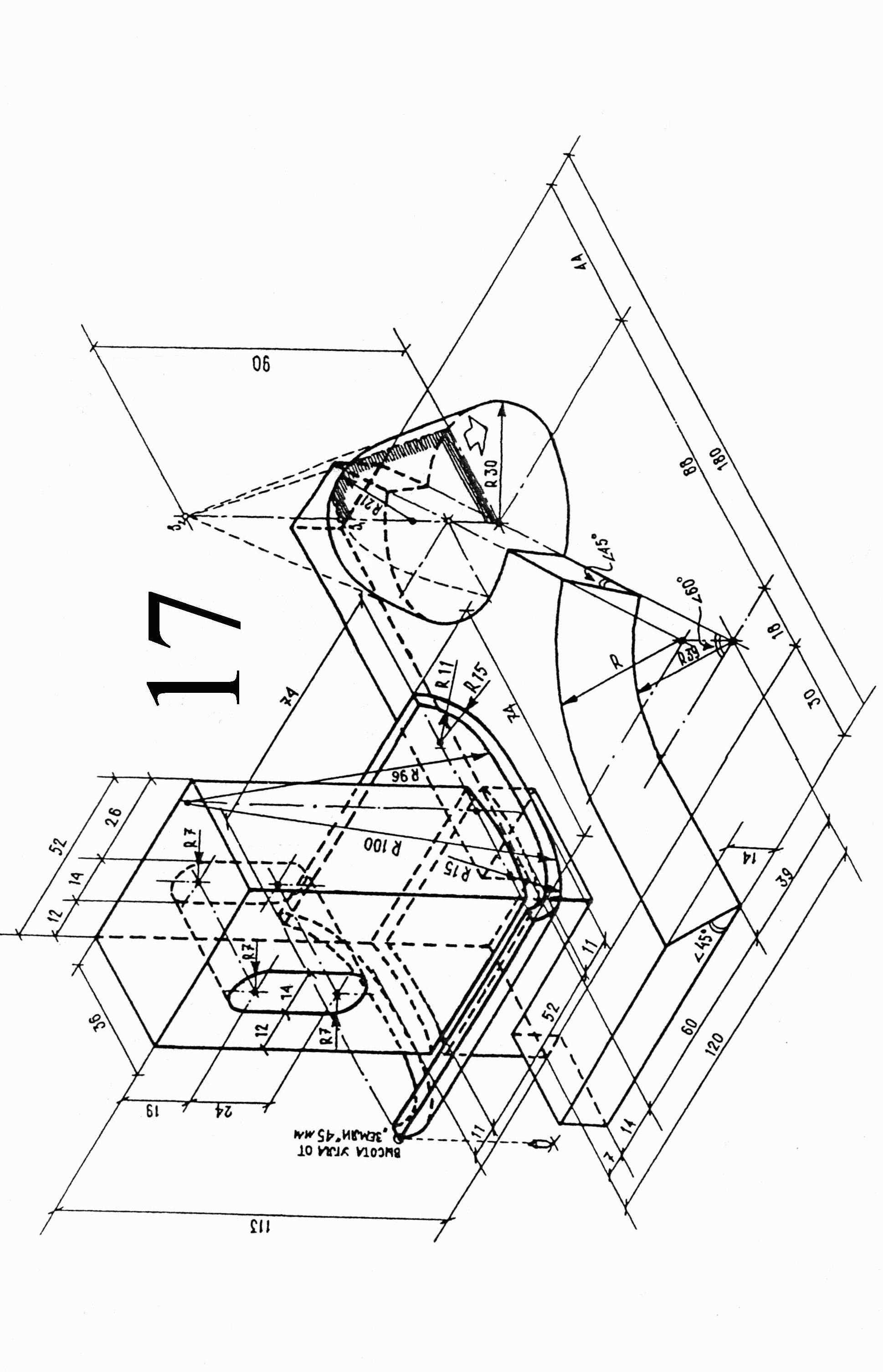

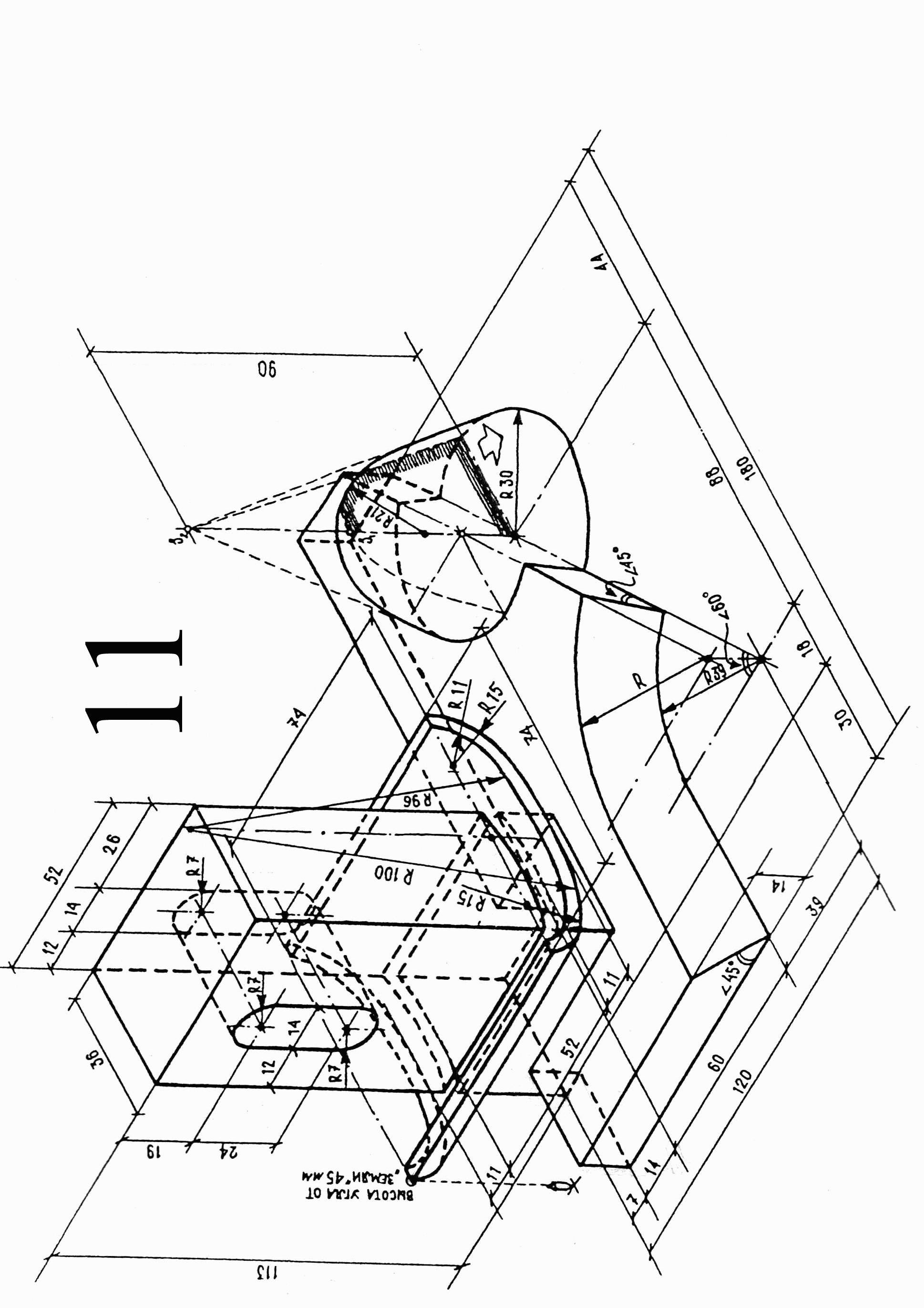

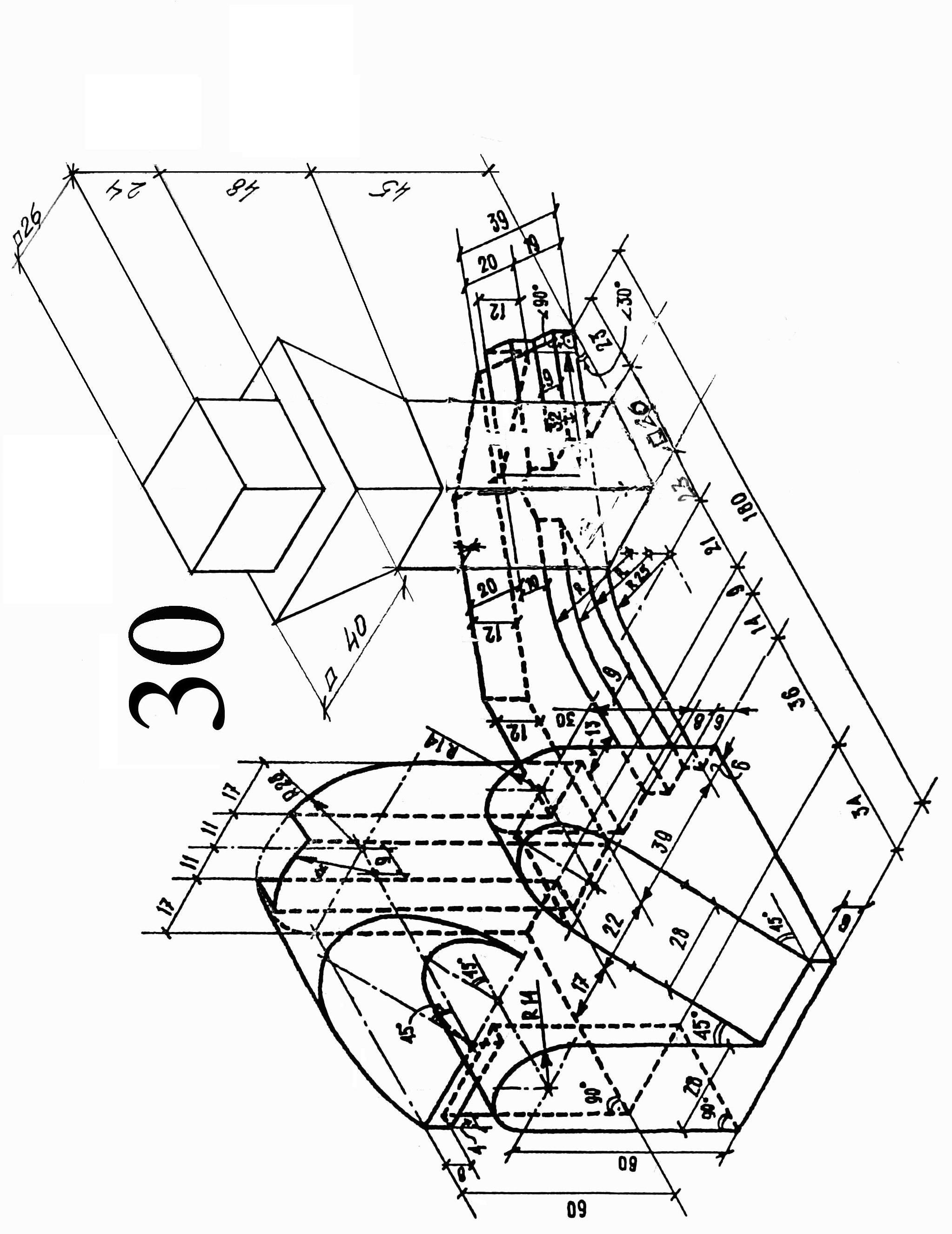

ПРИЛОЖЕНИЕ ВАРИАНТЫ ЗАДАНИЙ (1 – 30)
